▼ Verbindungsleitung
Sammelentlüftungsventil C43, C43p
(3CEp)
■ Konzentrisches Sammelentlüftungsventil (Typ
C43)
Der Heizkessel ist nur an einen mit natürlichem Luftzug
funktionierenden Rauchabzug anzuschließen.
■ Konzentrisches Sammelentlüftungsventil (Typ
C43p (3CEp))
Der Heizkessel ist 3CEp-kompatibel, da er über eine
Rückschlagventil verfügt.
Der Höchstdruck der unter Druck stehenden Leitungen
darf 10 Pa nicht überschreiten.
Anschluss Entlüftungsventil Typ C43
C43
C13

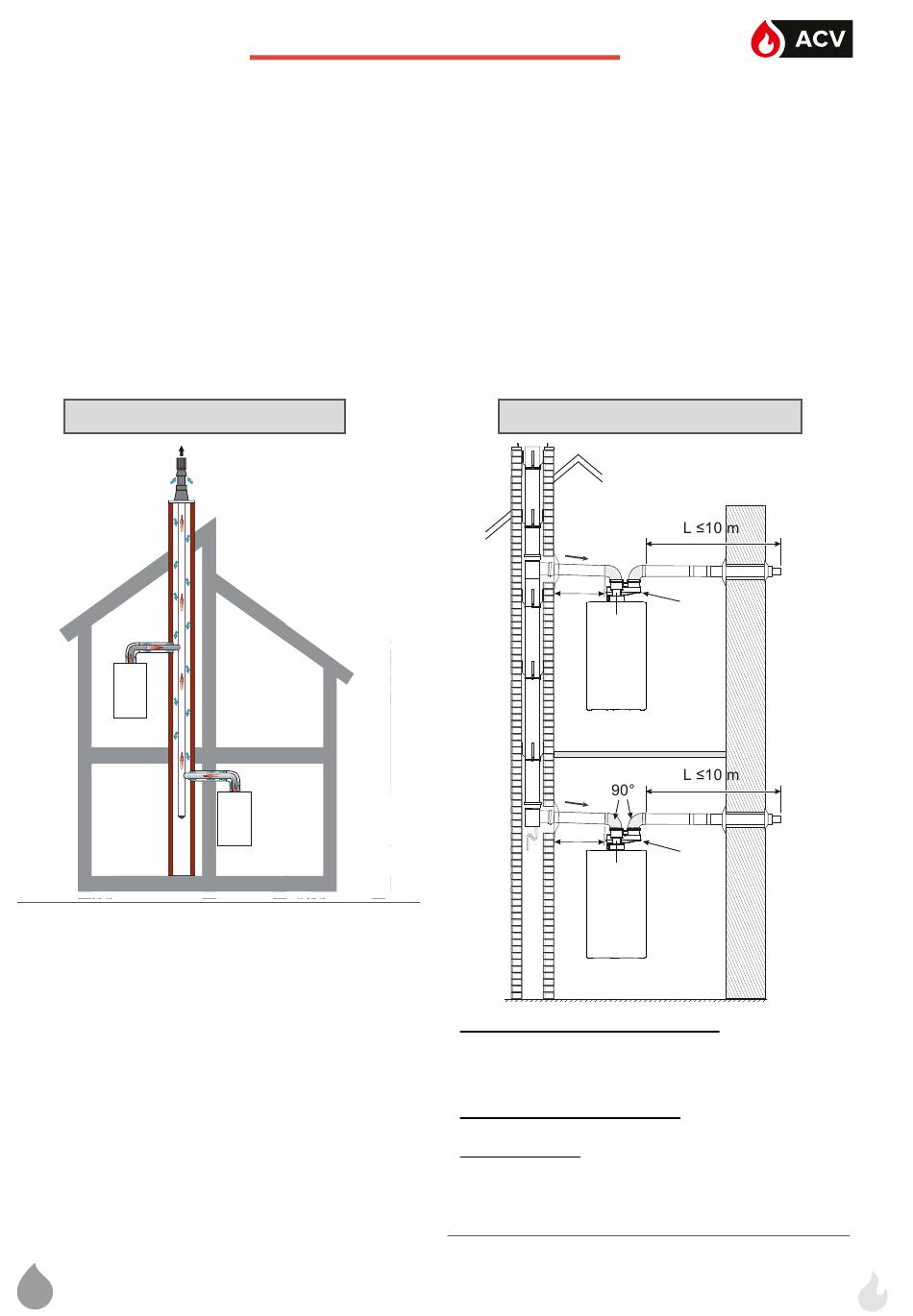

Abb. 11 - Anschlussmöglichkeiten (Typ C43)
DE
AUFSTELLUNG
C43
C33
▼ Sammelanschlussleitung C83p
Der Heizkessel ist C83p-kompatibel, da er über ein
Rückschlagventil verfügt.
Der maximale Ausgangsdruck am Heizkessel darf den
Wert von 130 Pa bei Höchstleistung (TWW) und 25 Pa
bei Mindestleistung nicht überschreiten.
Die maximale Länge des Verbrennungsluftansaugrohrs
L (Ø 80) : siehe
Abb.
12.
Empfehlung
Der Heizkessel ist so nah wie möglich an der
Rauchabzugssammelleitung zu installieren, um die
Längen L2 (Ø 80) der Anschlussleitung möglichst gering
zu halten.
Anschluss Entlüftungsventil Typ C83p
* 5%
L2
* 5%
L2
Verbrennungsluftansaugvorrichtung:
maximale gerade Länge (LM) = 10 m
(mit Endgerät).
Von dieser Länge sind pro 90°-Winkel 1 m und pro
45°-Winkel 0,5 m abzuziehen.
Rauchabzugsanschlussleitung: so nah wie möglich
an der Rauchabzugssammelleitung
Anschlussbeispiel:
mit einem 90°-Winkel:L + (1 x 1 m) ≤ LM.
ACD - Adapter für getrennte Leitungen.
Abb. 12 - Anschlussmöglichkeiten (Typ C83p)
ACD
ACD
19
