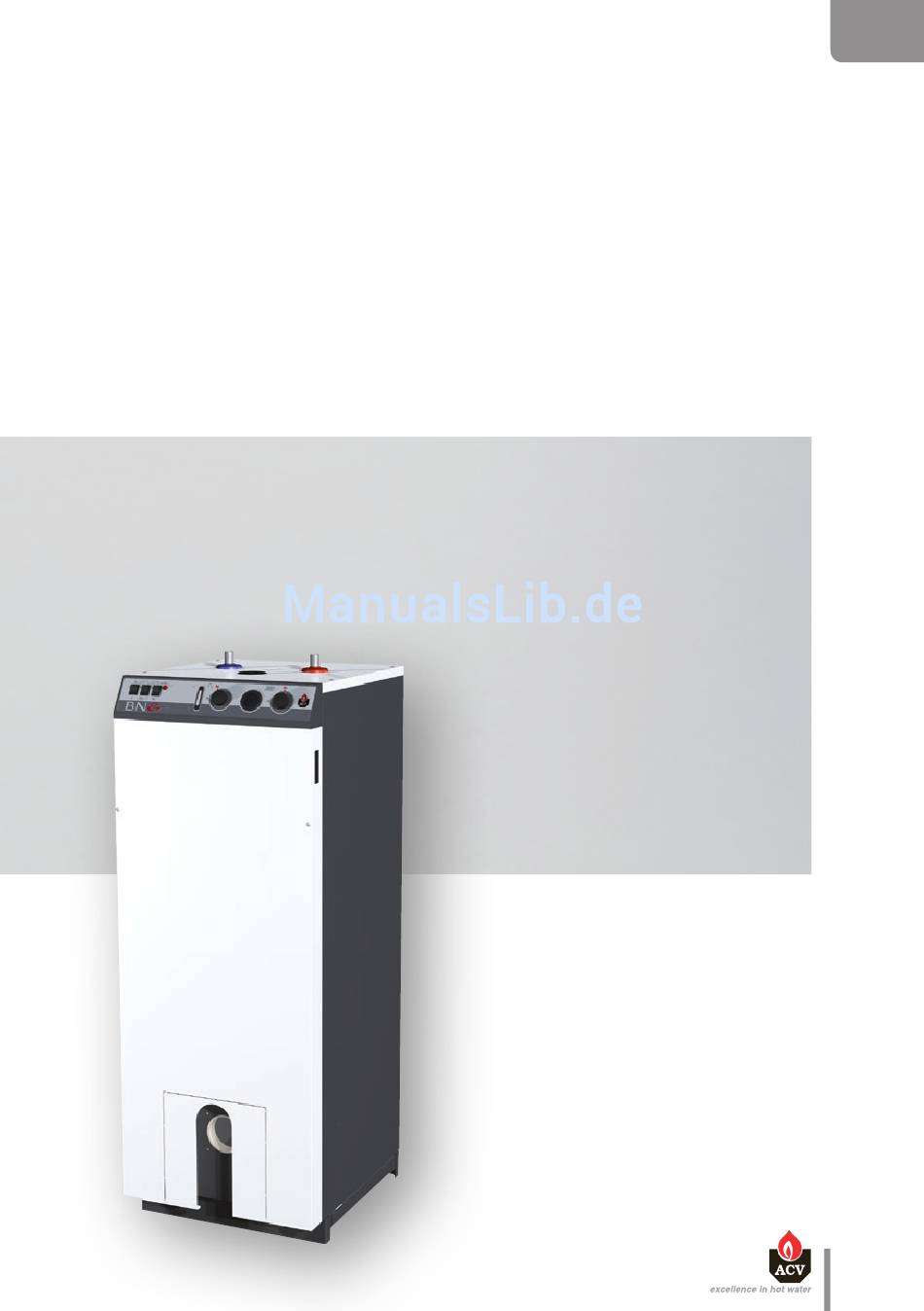

- Seite 1 INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSANLEITUNG BNE 1 - BNE 2 664Y6000 • D...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINE EMPFEHLUNGEN ..............4 BENUTZERHANDBUCH ................5 Hinweise für den Benutzer ..........................5 Regelmäßige Prüfungen ..........................5 GERÄTEBESCHREIBUNG................6 TECHNISCHE EIGENSCHAFTEN ..............8 Elektrische Eigenschaften ..........................8 Abmessungen .................................10 Verbrennungseigenschaften ........................12 Hydraulische Eigenschaften ........................12 Leistungen Warmwasser ..........................12 Maximale Arbeitsbedingungen ......................12 Abgassystem Eigenschaften ........................13 INSTALLATION ..................14 Verpackungsinhalt ...............................14... - Seite 3 INHALTSVERZEICHNIS Heizkreisanschluss ...............................24 Ölanschluss ................................25 INBETRIEBNAHME ..................26 Sicherheitshinweise für die Inbetriebnahme ................26 Benötigte Werkzeuge für die Inbetriebnahme ................26 Prüfungen vor der Inbetriebnahme ......................26 Füllen des Systems ..............................27 Inbetriebnahme des Kessels ........................28 Stellen Sie den Brenner im Betrieb ein ....................28 WARTUNG ....................29 Sicherheitshinweise für die Kesselwartung ..................29 Regelmäßige Aufgaben zur Wartung...
-
Seite 4: Allgemeine Empfehlungen
ALLGEMEINE EMPFEHLUNGEN ANMERKUNGEN Diese Anleitung enthält wichtige Informationen in Bezug auf die Installation, den Betrieb und die Wartung des Kessels Diese Anleitung ist dem Anlagenbetreiber zur sorgfältigen Aufbewahrung auszuhändigen. Wir lehnen jede Verantwortung für Schäden ab, die auf Nichteinhaltung der Hinweise in diesem technischen Handbuch zurückzuführen sind. -
Seite 5: Benutzerhandbuch
BENUTZERHANDBUCH HINWEISE FÜR DEN BENUTZER Grundlegende Hinweise für die Sicherheit • Lagern Sie keine brennbaren oder korrosiven Produkte, Farben, Lösungsmittel, Salze Chloride und andere chemische Reinigungsmittel in der Nähe des Kessels. • Dieses Gerät darf nur dann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder eingeschränkter Erfahrung oder Unkenntnis benutzt werden, wenn sie in das Gerät eingewiesen wurden und eine Anweisung für den sicheren Gebrauch dieses Gerätes bekamen und die damit verbundenen Gefahren verstanden haben. -
Seite 6: Gerätebeschreibung

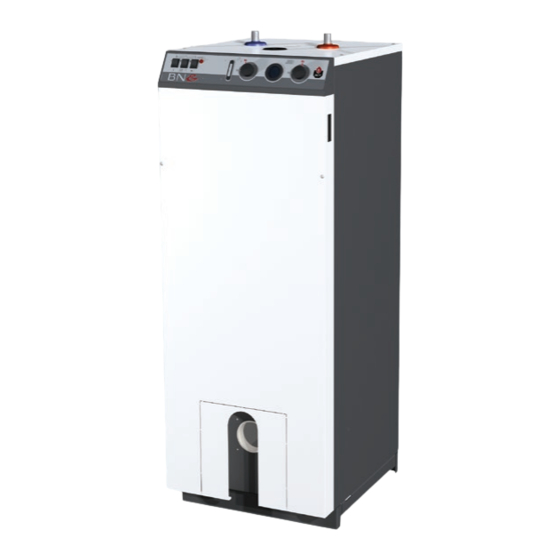

GERÄTEBESCHREIBUNG Der BNE Kessel ist ein Heizkessel für die Zentralheizung, mit einem integriertem Warmwasserspeicher. Der Warmwasserspeicher kann durch ein integriertes elektrisches Heizelement (2,4 KW), unabhängig vom Ölbrenner arbeiten! Bauteile Kaltwassereingang Warmwasserausgan Manuelles Entlüftungsventil Bedienfeld Sicherheitsthermostat PU-Hartschaumisolierung Edelstahl “Tank-in-Tank” Trinkwasserspeicher Abgaswärmetauscher 2.4 KW Elektroheizstab Brennkammer Turbolatoren (6 Stück) - Seite 7 GERÄTEBESCHREIBUNG BNE : 664Y6000 • D...
-
Seite 8: Technische Eigenschaften
TECHNISCHE EIGENSCHAFTEN TECHNISCHE EIGENSCHAFTEN ELEKTRISCHE EIGENSCHAFTEN Haupteigenschaften BNE 1 / BNE 2 Versorgungsspannung Netzfrequenz elektrische Absicherung mit 2,4 KW E-Heizstab 10,5 Stromverbrauch mit E-Heizstab 2405 IP Schutzklasse IP30 Schaltplan 1. AN/AUS Hauptschalter 2. Minimalthermostat 45° 3. Sommer-/Winter-Schalter 4. Sicherheitsthermostat B : Blau 5. - Seite 9 TECHNISCHE EIGENSCHAFTEN TECHNISCHE EIGENSCHAFTEN Or Or Y/Gr Y/Gr Y/Gr Y/Gr BNE : 664Y6000 • D...
-
Seite 10: Abmessungen
TECHNISCHE EIGENSCHAFTEN ABMESSUNGEN Kesselabmessungen BNE 1 BNE 2 A = Breite B = Höhe 1560 1620 C = Tiefe 1390 1450 Volumun des Brennerraums dm³ Höhe Brennerraum Breite Tiefe Leergewicht 280 mm 270 mm 260 mm BNE : 664Y6000 • D... - Seite 11 TECHNISCHE EIGENSCHAFTEN Raumbedarf des Kessels BNE 1 / BNE 2 Empfohlen Minimal A (mm) B (mm) 1000 C (mm) D (mm) E (mm) BNE : 664Y6000 • D...
-
Seite 12: Verbrennungseigenschaften
TECHNISCHE EIGENSCHAFTEN VERBRENNUNGSEIGENSCHAFTEN Haupteigenschaften BNE 1 BNE 2 Brennstofftyp Öl Öl Eingang (PCI) Leistung bei 100% (80/60°C) Wirkungsgrad 100% (80/60°C) Maximale Temperatur °C HYDRAULISCHE EIGENSCHAFTEN Haupteigenschaften BNE 1 BNE 2 Wasservolumen des Kessels Inhalt (Heizung) Heizungsanschluss [F] Ø 1” 1”... -
Seite 13: Abgassystem Eigenschaften
TECHNISCHE EIGENSCHAFTEN ABGASSYSTEM EIGENSCHAFTEN Haupteigenschaften BNE 1 / BNE 2 Anschlusstyp ∅ Absgassystem ∅ Abgasrohr, minimal L = Max. Länge des Abgasrohrs bei Ø 80 mm Max. Abgastemperatur °C Max. Druck Abgassystem Darstellung des Kaminanschlusses 1 Rohrbogen 45° ≈ 1 m gerades Rohr 1 Rohrbogen 90°... -
Seite 14: Installation
INSTALLATION INSTALLATION VERPACKUNGSINHALT Die Geräte werden geprüft und getrennt verpackt geliefert. Inhalt Paket Nr. 1 • Ein Kessel BNE . • Eine mehrsprachige Installations-, Bedienungs- und Wartungsanleitung • Ein Entleerungsventil Generelle Hinweise • Der Hersteller behält sich das Recht vor, die technischen Daten und Ausstattungen seiner Produkte ohne vorherige Ankündigung zu ändern. -
Seite 15: Transport Des Kessels
INSTALLATION TRANSPORT DES KESSELS Transport mit einer Sackkarre • • Verwenden Sie ein Transportmittel, welches für das Gewicht geeignet ist. Minimale Breite der Tür und benötigter Platz zum Einbringen des Kessels! A = maximale Breite des Kessels B = maximal Höhe des Kessels C = Türbreite D = Gangbreite Türhöhe = std... -
Seite 16: Sicherheitshinweise Für Die Installation
INSTALLATION SICHERHEITSHINWEISE FÜR DIE INSTALLATION Generelle Hinweise • Die Anschlüsse (Elektro, Abgas, Hydraulik) müssen in Übereinstimmung mit den geltenden Normen und Vorschriften durchgeführt werden. • Sollte die letzte Entnahmestelle weit weg vom Speicher sein, wird die Installation einer Zirkulationsleitung empfohlen, um jederzeit und sehr schnell Warmwasser zu zapfen. - Seite 17 INSTALLATION • Heißes Wasser kann Verbrühungen verursachen!! • Bei wiederholter Entnahme kleiner Mengen an Warmwasser, kann es im Speicher zu einem Schichtungseffekt kommen. Die obere Warmwasserschicht kann dann sehr hohe Temperaturen erreichen. Es wird die Installation eines thermischen Mischventils empfohlen, um die Auslauftemperatur auf 60°C zu begrenzen. •...
-
Seite 18: Empfehlungen Zur Vermeidung Von Korrosion Und Kesselsteinablagerung
Je nach Angaben des Herstellers müssen ein Entgaser (am Kesselvorlauf ) und ein Schlammabscheider (vor dem Kessel) in der Anlage montiert werden. - ACV empfiehlt ferner Additive von Fernox (www.fernox.com) und Sentinel (www.sentinel- solutions.net), die den Sauerstoff im Wasser gelöst halten. - Seite 19 INSTALLATION 4. Begrenzen Sie den Gehalt von Karbonaten im Wasser - Das Wasser zum auffüllen muss enthärtet werden, wenn die Wasserhärte über 20° FH (11,2° DH) liegt. - Prüfen sie regelmäßig die Wasserhärte und notieren sie die Werte im Wartungsbuch. - Wasserhärtetabelle: Wasserhärte °fH...
-
Seite 20: Vorbereitung Des Kessels
INSTALLATION VORBEREITUNG DES KESSELS BNE : 664Y6000 • D... -
Seite 21: Elektrischer Anschluss
INSTALLATION ELEKTRISCHER ANSCHLUSS Legende Raumthermostat Heizkreispumpe der Anlage Brücke (vor dem Anschluss des Raumthermostat entfernen) 230 V ~ 50HZ BNE : 664Y6000 • D... -
Seite 22: Kaminanschluss
INSTALLATION KAMINANSCHLUSS Raumluftunabhängiger Betrieb (Anlagentyp B23) Zur Belüftung des Aufstellraums ist es gemäß der Feuerungsverordnung erforderlich, eine Belüftungsöffnung des Raums ins Freie mit einem Mindestquerschnitt von 150 cm oder eine Verbindung zu anderen Räumen vorzusehen, um die Verbrennungsluft zuzuführen. Um die Geräuschentwicklung der Anlage auf ein Mindestmaß zu reduzieren, wird Folgendes empfohlen: - Installieren Sie den Kessel auf einem massiven Sockel (Bspl.: Betonplatte) und nicht auf einem Hohlsockel (Bspl.: Hohlblockstein), der einen Resonanzkörper darstellen könnte. -
Seite 23: Warmwasseranschluss
INSTALLATION WARMWASSERANSCHLUSS Generelle Hinweise • Die Anschlußschemen sind nur vereinfacht dargestellt! Grundlegende Hinweise für die Sicherheit • Die Warmwasserausgangstemperatur kann Temperaturen über 60°C erreichen, was zu Verbrühungen führen kann! Daher wird die Installation eines thermischen Mischventils nach dem Kessel empfohlen. Grundlegende Hinweise für die korrekte Arbeitsweise der Anwendung •... -
Seite 24: Heizkreisanschluss
INSTALLATION HEIZKREISANSCHLUSS Absperrventil Heizkreis Installieren Sie niemals ein Rückflußverhinderer Thermostatventil an Heizkörpern in Heizkreispumpe des Systems Räumen, die mit einem Mischventil Raumthermostat ausgestattet sind. Sicherheitsgruppe Primärkreisfüllventil Heizkreis-Ausdehngefäß Entleerungsventil Automatischer Entlüfter Bypass Sicherheitsthermostat für Fußbodenheiz. Heizkreis mit Heizkörper Heizkreis mit Fußbodenheizung BNE : 664Y6000 • D... -
Seite 25: Ölanschluss
INSTALLATION ÖLANSCHLUSS Allgemeine Hinweise • Der Ölanschluss muss gemäß den geltenden örtlichen Normen erfolgen. Grundlegende Hinweise für die Sicherheit • Beachten Sie die technischen Daten und Sicherheitshinweise im technischen Brennerhandbuch. Die Nichtbeachtung dieser Hinweise kann zu Schäden an der Anlage führen und schwere oder tödliche Verletzungen verursachen. Grundlegende Hinweise für den sicheren Betrieb des Kessels •... -
Seite 26: Inbetriebnahme
Temperatur unter die eingestellte Temperatur fällt. Grundlegende Hinweise für die Sicherheit • Die Komponenten im Schaltfeld dürfen nur von einem eingewiesenen Installateur oder vom ACV Kundendienst gewechselt werden. • Stellen Sie die Warmwassertemperatur unter Berücksichtigung der lokalen Vorschriften ein. -
Seite 27: Füllen Des Systems
INBETRIEBNAHME FÜLLEN DES SYSTEMS Setzen Sie zuerst den Trinkwasserspeicher unter Druck, bevor Sie den Heizkreis füllen. Befüllung des Trinkwasserkreislaufs Öff nen Sie das Absperrventil (1) und öff nen Sie eine Zapfstelle (2). Sobald sich der Wasserfluss stabilisi- ert hat und das System vollstandig entlüftet ist, schließen Sie die Ent- nahmestelle (2). -
Seite 28: Inbetriebnahme Des Kessels
INBETRIEBNAHME INBETRIEBNAHME DES KESSELS Vorraussetzungen • Alle Verbindungen sind hergestellt • Netzanschluss hergestellt • Ölzufuhr geöffnet • Warmwasser und Heizkreis sind gefüllt Vorgehensweise Schalten Sie den Hauptschalter ein. Drehen Sie den Regelthermostaten des Kessels nach rechts, um Wärmebedarf zu erzeugen Erhöhen Sie eventuell den Sollwert des Raumthermostats, wenn ein Solches installiert ist. -
Seite 29: Wartung
Wartungsintervalle richten sich nach der Arbeitsleistung des Kessels, kontaktieren Sie Ihren Installateur! • Der Kessel darf nur von einem qualifizierten Installateur gewartet werden! Defekte Teile dürfen nur durch Original ACV Ersatzteile getauscht werden. • Prüfen Sie den festen Sitz der hydraulischen Verbindungen. •... -
Seite 30: Regelmäßige Aufgaben Zur Wartung
WARTUNG REGELMÄSSIGE AUFGABEN ZUR WARTUNG Zeitraum Regel- Aufgabe mäßige Jahr Jahre Kontrolle Endnutzer Installateur Stellen Sie sicher das das System im kalten Zustand min. 1bar Wasserdruck hat. Füllen Sie das System, wenn es erforderlich ist, unter Zugabe von kleinen Wassermengen. Im Falle abermaliger Befüllung, informieren Sie Ihren Installateur. -
Seite 31: Reinigung Der Brennkammer
WARTUNG Es empfiehlt sich, die Wartung bei schönem Wetter durchzuführen, damit der Kessel für einige Stunden ausgeschaltet werden kann, um die Reinigung durchzuführen. REINIGUNG DER BRENNKAMMER Vorraussetzungen • Kessel muss abgeschalten werden • Externe Stromversorgung abgeschalten • Ölzufuhr geschlossen Vorgehensweise 1. -
Seite 32: Entleerung Des Kessels
WARTUNG ENTLEERUNG DES KESSELS Bevor Sie den den Trinkwasserspeicher entleeren, bringen Sie den Heizkreis auf 0 bar. Wasser, welches aus dem Entleerungsventil fließt kann sehr heiß sein und zu Verbrühungen führen! Halten Sie Personen, während der Entleerung fern. Vorrausetzungen • Kessel abgeschalten •... -
Seite 33: Neustart Nach Wartung
Einstellung gemäß der Beschreibung "Stellen Sie den Brenner im Betrieb ein", Seite 28. IM FALLE EINES PROBLEMS.. Im Falle eines Problems, kontaktieren Sie bitte Ihre ACV-Niederlassung und teilen Sie die Produktnummer und die Seriennummer des Kessels mit, welche auf dem Typenschild des Kessels zu finden sind! Kessel-Typenschild Position: Rückseite des Kessels... -
Seite 34: Konformitätserklärung - Ec
KONFORMITÄTSERKLÄRUNG - EC BNE : 664Y6000 • D... - Seite 35 BNE : 664Y6000 • D...
- Seite 36 KENNZEICHNUNGEN LABELS BNE : 664Y6000 • D...
