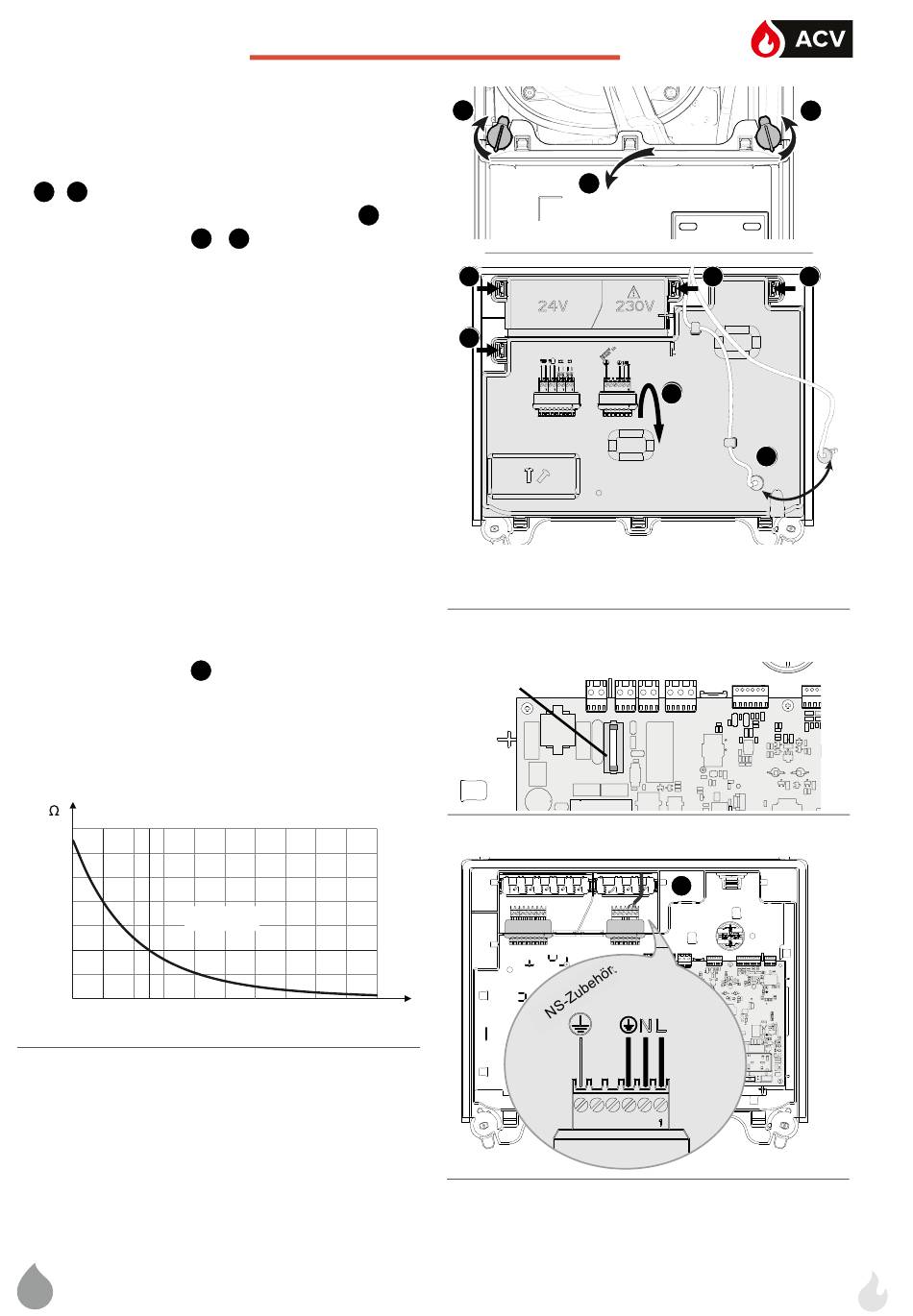

Wartung der elektrischen Bauteile
• Zugang zum Schaltkasten:
- Die Vorderseite abnehmen
- Entriegeln, um den Schaltschrank herunter zu klappen
1
2
(
/
-
fi g.
31).
- Steckverbindungen des Zündkabels trennen (
- Schaltschrank öff nen (
▼ Sicherung austauschen
Die Sicherung befi ndet sich auf der elektronischen
Platine.
Merkmale der Sicherung:
- (F3.15AL250VP oder T3.15AH250V),
- 5x20 mm, IEC 60127-1.
▼ Versorgungskabel austauschen
Wenn das Versorgungskabel beschädigt ist, ist dieses
durch einen zugelassenen Fachmann zu ersetzen.
Ein Kabel 3 x 0,75 mm² (Typ H05V2V2F) verwenden.
- Das vorhandene Kabel ersetzen. Über ca. 6 mm
abisolieren. Die Länge des Schutzleiters zwischen
dem Pol und der Kabelklemme muss größer als die
der anderen beiden Leiter sein. Sicherstellen, dass die
elektrische Leitung in dem dazu vorgesehenen Raum
untergebracht ist.
- Das Kabel in die Kabelzugentlastung durch Drücken
auf diese einführen, um ein ungewolltes Abtrennen des
Leiters zu verhindern (
▼ Ohmscher Wert der Fühler
Rücklauff ühler
Vorlaufanlegefühler
35000
30000
25000
20000
10 kΩ, 25 °C
15000
10000
5000
0
0
10
20
30
40
Abb. 34 - Ohmscher Wert der Fühler
DE
3
4
5
/
).
6
).
Temperaturfühler
Trinkwarmwasser
Außenfühler QAC2030
B3977
50
60
70
80
90 100
WARTUNG
1
1
).
4
4
*
Nach Schließen des Schaltkastens nicht vergessen, das Zünd-
und PASS-Kabel wieder anzuschließen.
fi g. 31 - Zugang zum Schaltkasten
Sicherung
fi g. 32 - Sicherung austauschen
°C
Abb. 33 - Versorgungskabel austauschen
2
2
4
5
6
NL
1
1
4
*
3
53
