■ Vertikales konzentrisches Entlüftungsventil (Typ C33)
• Vorschriften (Typ C33)
Das Dach-Endgerät ist mindestens 0,40 m von zu
öff nenden Fenstern und 0,60 m von Lufteinlassöff nungen
entfernt anzubringen.
• Empfehlungen
Halten Sie die zulässigen Höchstlängen ein.
Vergewissern Sie sich, dass die Lufteinlass- und
Rauchableitungen absolut dicht sind.
• Montage des Entlüftungsventils:
- Stecken
Sie
die
aufeinander (Endgerät, Leitung, Winkelstück, usw.).
Bestreichen Sie die Nähte mit Silikonfett (oder mit
Wasser), um das Aufeinanderstecken zu erleichtern.
- Passen Sie die Leitungslängen an.
- Verwenden Sie möglichst lange Verlängerungen, um
die Anzahl der Nahtstellen gering zu halten.
- Beachten Sie die Anweisungen des Herstellers.
Anschluss Entlüftungsventil Typ C33
T
RT
RT - Teleskopleitung.
Typ
Leitungsdurchmesser
Ø 60/100
C33
Ø 80/125
Ø 80/125
(Anschlussleitung)
C93
Ø 80
(Rauchleitung)
- Ohne Endgerät sind diese Längen um x m pro Winkelstück oder Abzweigung zu verringern.
(1)
C33
¤ Winkelstück mit 90° = 1 m gerade Leitung.
¤ Winkelstück mit 45° = 0.5 m gerade Leitung.

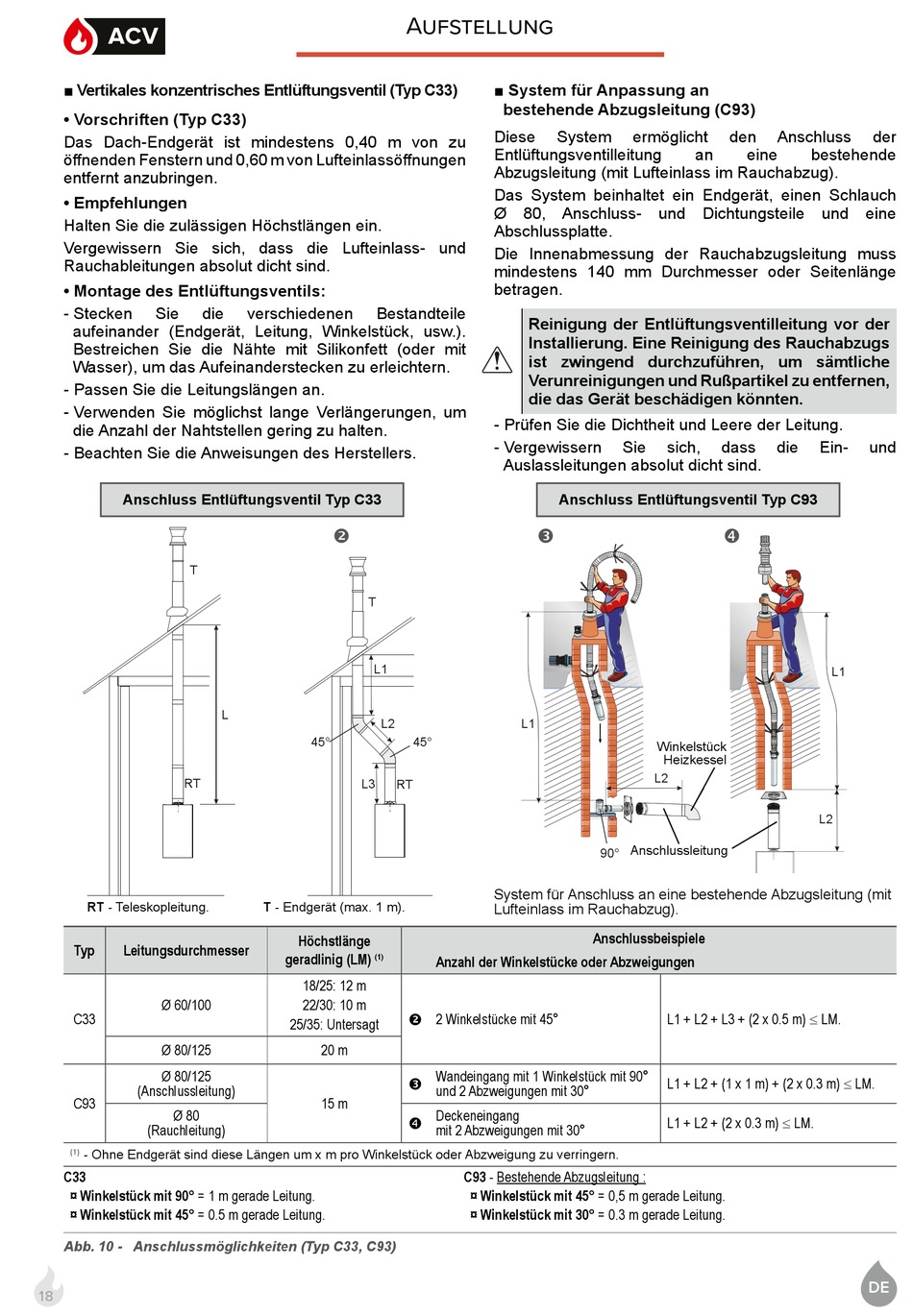

Abb. 10 - Anschlussmöglichkeiten (Typ C33, C93)
18
verschiedenen
Bestandteile
T
L1
L
L2
45°
L3
T - Endgerät (max. 1 m).
Höchstlänge
geradlinig (LM)
(1)
18/25: 12 m
22/30: 10 m
25/35: Untersagt
20 m
15 m
AUFSTELLUNG
■ System für Anpassung an
bestehende Abzugsleitung (C93)
Diese
System
Entlüftungsventilleitung
Abzugsleitung (mit Lufteinlass im Rauchabzug).
Das System beinhaltet ein Endgerät, einen Schlauch
Ø 80, Anschluss- und Dichtungsteile und eine
Abschlussplatte.
Die Innenabmessung der Rauchabzugsleitung muss
mindestens 140 mm Durchmesser oder Seitenlänge
betragen.
Reinigung der Entlüftungsventilleitung vor der
Installierung. Eine Reinigung des Rauchabzugs
ist zwingend durchzuführen, um sämtliche
Verunreinigungen und Rußpartikel zu entfernen,
die das Gerät beschädigen könnten.
- Prüfen Sie die Dichtheit und Leere der Leitung.
- Vergewissern
Auslassleitungen absolut dicht sind.
Anschluss Entlüftungsventil Typ C93
L1
45°
RT
System für Anschluss an eine bestehende Abzugsleitung (mit
Lufteinlass im Rauchabzug).
Anzahl der Winkelstücke oder Abzweigungen
2 Winkelstücke mit 45°
Wandeingang mit 1 Winkelstück mit 90°
und 2 Abzweigungen mit 30°
Deckeneingang
mit 2 Abzweigungen mit 30°
C93 - Bestehende Abzugsleitung :
¤ Winkelstück mit 45° = 0,5 m gerade Leitung.
¤ Winkelstück mit 30° = 0.3 m gerade Leitung.
ermöglicht
den
an
eine
Sie
sich,
dass
Winkelstück
Heizkessel
L2
90°
Anschlussleitung
90°
Anschlussbeispiele
L1 + L2 + L3 + (2 x 0.5 m) LM.
L1 + L2 + (1 x 1 m) + (2 x 0.3 m) LM.
L1 + L2 + (2 x 0.3 m) LM.
Anschluss
der
bestehende
die
Ein-
und
L1
L2
