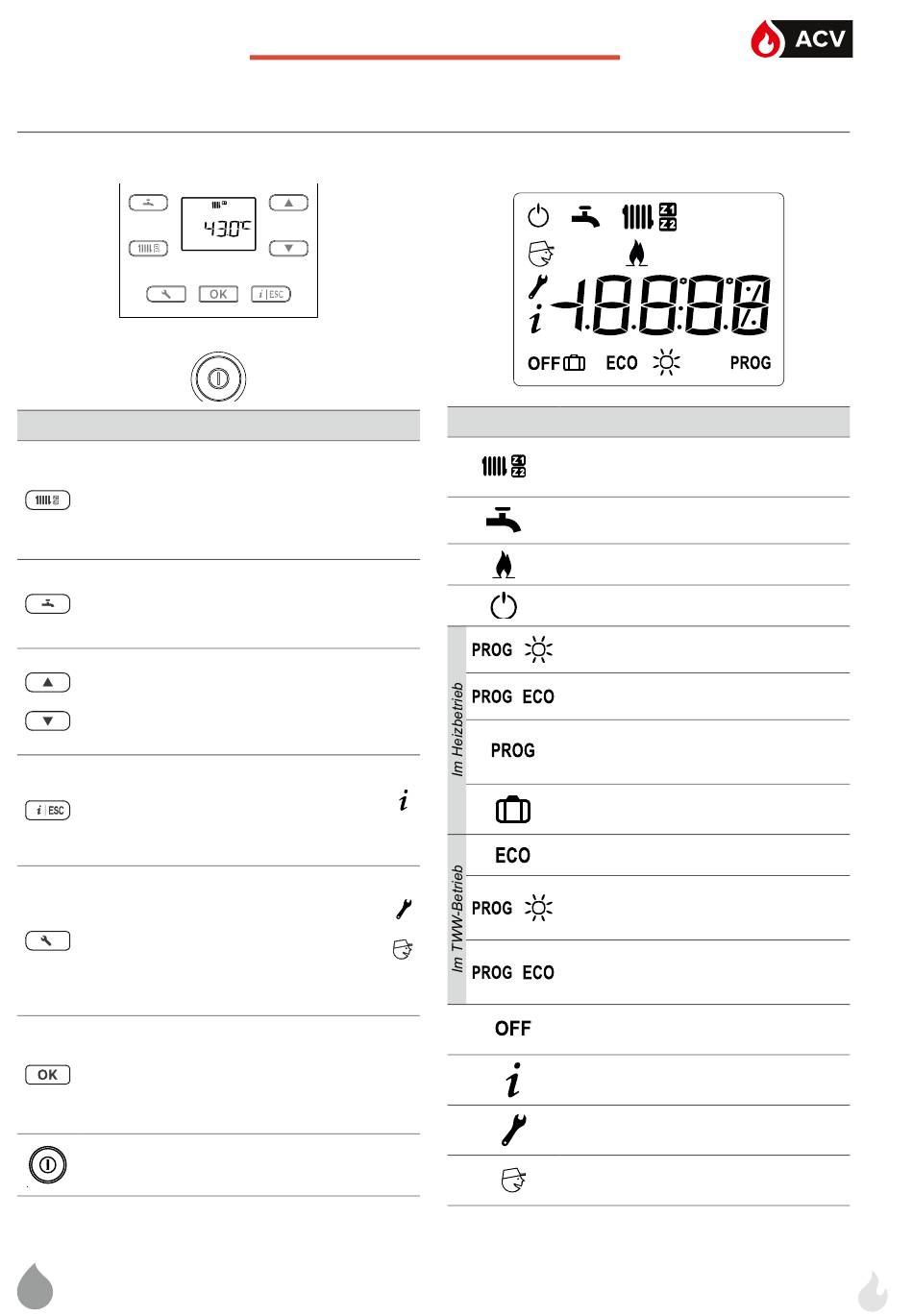

Reglerschnittstelle
• Beschreibung der Steuertafel
Funktionen
• Anzeige Modus Heizung Zone 1
(2. Drücken: Anzeige Modus Heizung Zone 2
• Einstellung des OFF-Modus (Stillstand):
(kurzes Drücken + 3 Sekunden anhaltendes
Drücken).
• Anzeige Modus TWW.
• Einstellung des OFF-Modus (Stillstand): Einmal
kurz Drücken + einmal 3 Sekunden anhaltendes
Drücken.
• Einstellung der Sollwerte der gewählten Funktion.
• Einstellung der änderbaren Werte (nach Drücken
auf OK zur Bestätigung).
• Verlauf der Parameter- und Informationszeilen.
• Zugang zum Menü "Informationen":
• Verlassen des aktuell eingesehenen Menüs.
• Widerruf einer aktuell gewählten Änderung.
• Einstellung
Zugang zur Benutzer-Ebene - kurzes
Zugang zur Installateur-Ebene - langes
Liste der Parameter: siehe
• OK
Bestätigung (Einstellung, Sollwert).
• Einstellung des Standby-Modus (langes Drücken
> 5s).
• Fehlerrest (1 Impuls).
• Ein-/Aus-Schalter.
Ausschließlich mit Option 2 Kreisläufe.
(1)
(2)
Der Frostschutz des Geräts ist nur gewährleistet, wenn die Stromversorgung des Heizkessels nicht unterbrochen wird.
Bei Ausstattung der Anlage mit einem oder mehreren Raumtemperaturfühlern wird die Zeitprogrammierung des Heizmodus der
(3)
einzelnen Zonen ausschließlich über den entsprechenden Fühler verwaltet. Siehe Anleitung des Raumtemperaturfühlers.
Mit Option NAVILINK A59.
(4)
DE
REGLERSCHNITTSTELLE
(1)
Icon erscheint.
Drücken: Icon erscheint.
Drücken
(> 5s): Icon erscheint.
Seite 39
.
• Beschreibung der Anzeige (Benutzerschnittstelle).
Symbole
Begriff serklärungen
Nutzung des Heizbetriebs
(Verweis auf den den betroff enen Kreislauf
).
Z1 oder Z2
Verwendung
(Trinkwarmwasser)
Brenner in Betrieb
Standby
Komfort-Betriebsweise
(je nach Zeitprogrammierung).
ÖKO-Betriebsweise
(je nach Zeitprogrammierung).
PROG-Modus (je nach Fühler RC 30, RC 35,
Navilink 105) (Regulierte Betriebsweise
je nach Zeitprogrammierung).
Abwesenheitsmodus
"Hydro-Control"-Funktion deaktiviert
"Hydro-Control"-Funktion aktiviert
(in Abhängigkeit von der
Zeitprogrammierung).
"Hydro-Control"-Funktion deaktiviert
(in Abhängigkeit von der
Zeitprogrammierung).
Die betroff ene Nutzung ist im Stillstand-
Modus (Zone 1 / 2 - TWW).
Ablesen von Informationen
Zugang zur Benutzer-Ebene
Zugang zur Installateur-Ebene
).
(1)
TWW-Betrieb
(2)
(4)
(nur Heizbetrieb).
(3)
33
