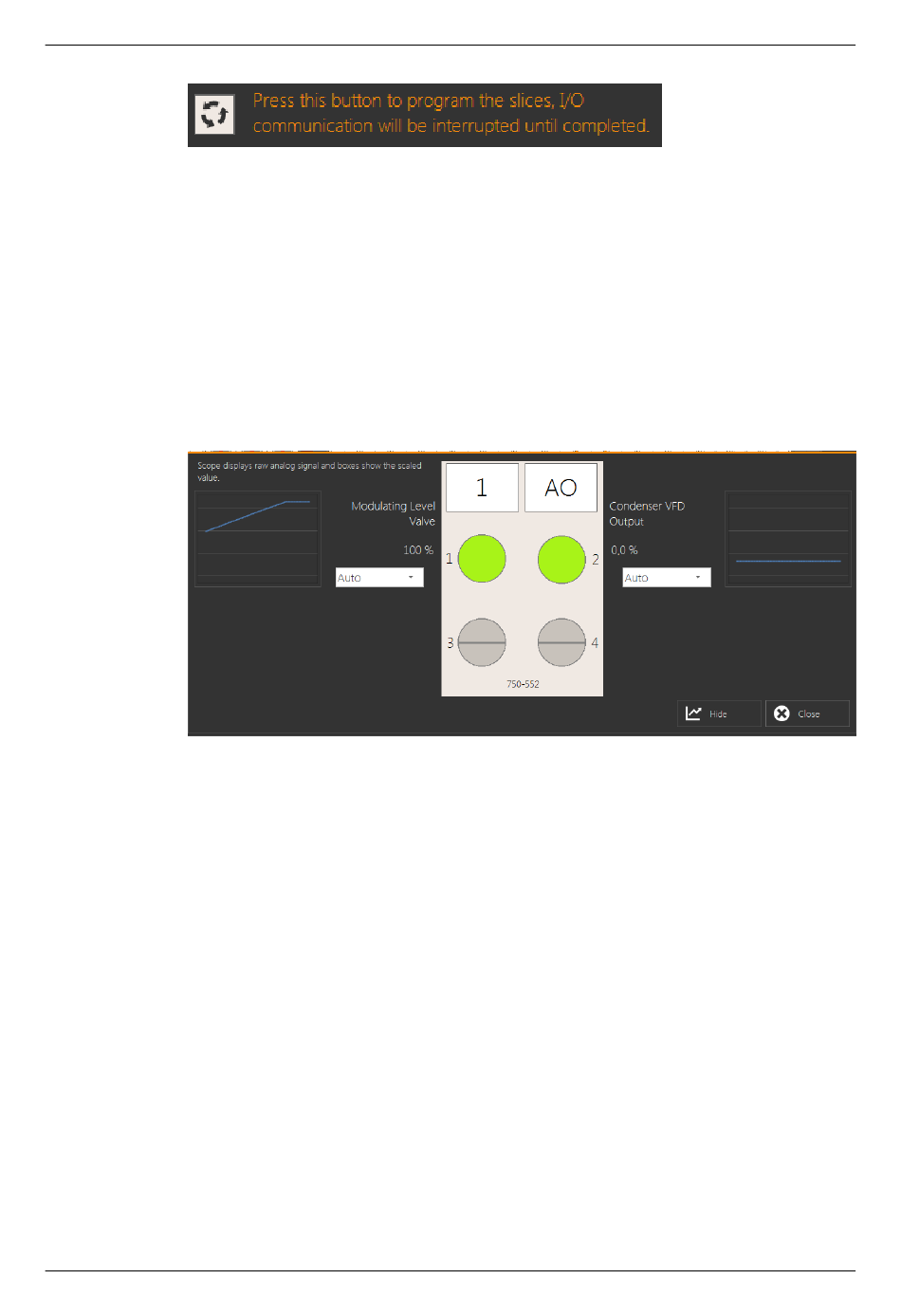

Abb.66: Benachrichtigung RTD-Umprogrammierung
RTD-Module können im Einsatz mit der Schaltfläche „Programm" in der unteren
linken Ecke der Anzeige umprogrammiert werden. Wenn die Schaltfläche berührt
wird, erscheinen die neue Schaltfläche und die rechts gezeigte Meldung in der
oberen rechten Ecke der Anzeige. Bei Berühren dieser zweiten Schaltfläche pro-
grammiert das Panel alle aktuell verwendeten Kanäle in allen konfigurierten RTD-
Modulen um, damit sie mit dem aktuell mit diesen Eingängen verbundenen Sen-
sor übereinstimmen.
Während der Umprogrammierung dieser RTD-Kanäle ist die normale Kom-
munikation zwischen dem Omni-Panel und dem E/A-System deaktiviert.
•
Abb.67: Beispiel für die Anzeige eines analogen Ausgangsmoduls
In der Abbildung ist die Detailansicht eines analogen Ausgangsmoduls darge-
stellt. Für jeden Kanal, der für die Übertragung eines Ausgangssignals konfigu-
riert ist, wird die Signalbezeichnung angezeigt. Nicht zugewiesene Kanäle blei-
ben leer. Ein Ausgang kann automatisch durch die Software oder manuell von
einem Benutzer mit Service Passwordlevel oder einer höheren Berechtigung
geregelt werden; dazu steht ein Drop-Down-Menü unter der Kanalbezeichnung
zur Verfügung. Zu den Optionen im Drop-Down-Menü gehören Auto (automa-
tisch) sowie manuelle Ausgangswerte, in mA gemessen. Manuelle Ausgangs-
werte können im Bereich von 0 mA bis 20 mA in Schritten von 4 mA ausgewählt
werden. Ein Bereich, der die Echtzeitablesung des Kanals anzeigt, kann mit der
Schaltfläche „Anzeigen/Ausblenden" in der unteren linken Ecke der Maske umge-
schaltet werden.
64
Analoge Ausgangsmodule
E_801510_8
25.06.2020
