Zeitplantabelle
In dieser Tabelle werden alle Schritte angezeigt, die von der Folgesteu-
erung Verdichter in der ausgewählten Regelebene und während des
Normalbetriebs ausgeführt werden.

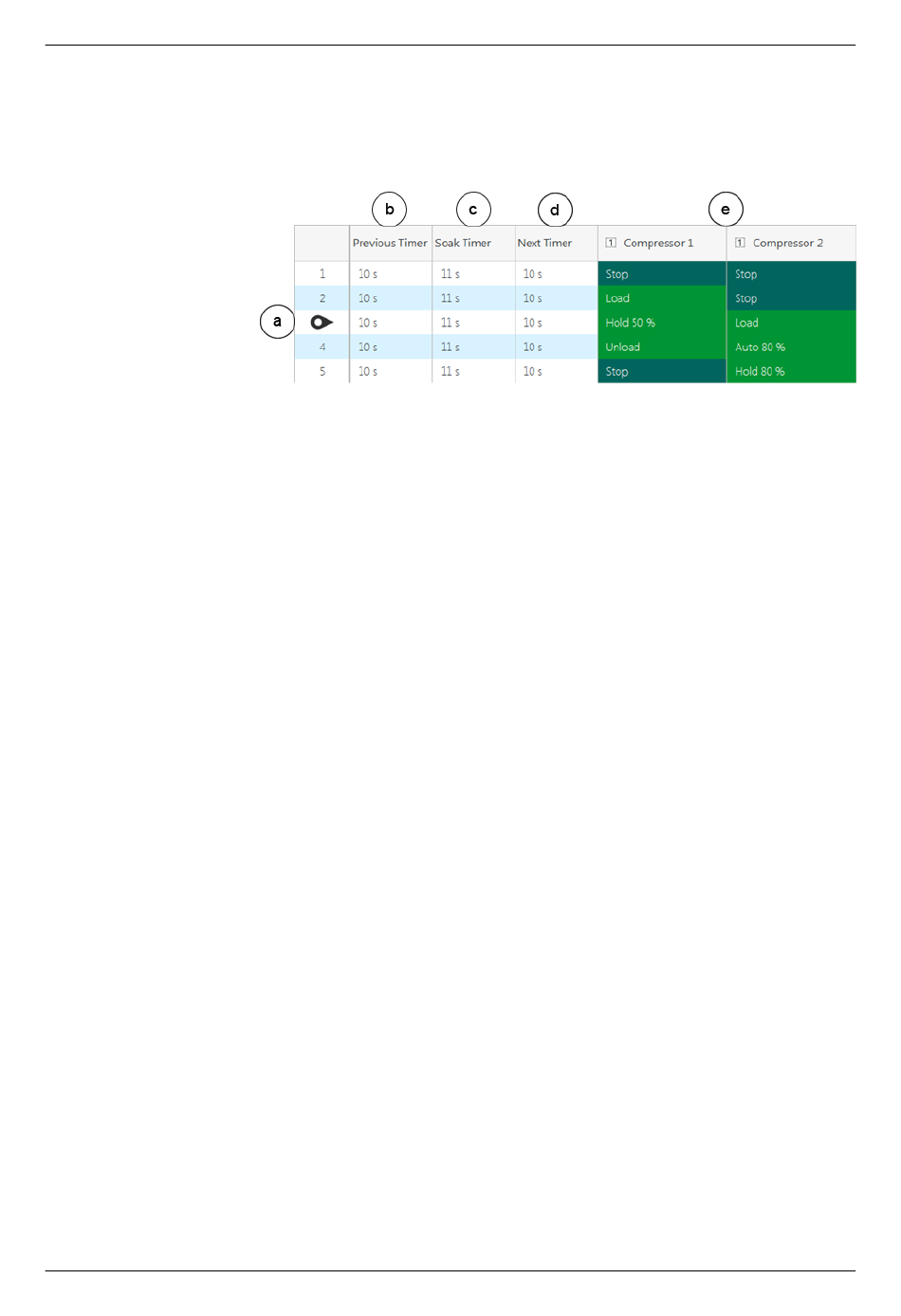

Abb.56: Zeitplan für die Folgesteuerung, Tabelle
a.
Aktueller Schritt
Dieses Symbol zeigt an, welcher Schritt aktuell von der Folgesteue-
rung ausgeführt wird.
b.
Vorheriger Timer
In dieser Spalte wird die Zeitspanne anzeigt, die die Folgesteuerung
nach dem Erhalt eines Rückschaltbefehls warten muss, bevor zum
vorherigen Schritt gewechselt wird. Diese Spalte wird nicht ange-
zeigt, wenn auf die Schaltfläche Timer ausblenden geklickt wurde.
c.
Timer Haltezeit
Diese Spalte zeigt die Zeitspanne an, in der die Folgesteuerung im
aktuellen Schritt bleiben muss, bevor die Entscheidung getroffen
wird, ob mit dem nächsten Schritt fortgefahren, zum vorherigen
Schritt zurückgegangen oder der aktuelle Schritt beibehalten wird.
Diese Spalte wird nicht angezeigt, wenn auf die Schaltfläche Timer
ausblenden geklickt wurde.
d.
Nächster Timer
Diese Spalte zeigt die Zeitspanne an, die die Folgesteuerung nach
einem Schaltbefehl warten muss, bevor zum nächsten Schritt
gewechselt wird. Diese Spalte wird nicht angezeigt, wenn auf die
Schaltfläche Timer ausblenden geklickt wurde.
e.
Verdichterbaugruppen
Jede dieser Spalten entspricht einem eigenen Verdichter der ausge-
wählten Regelebene. Der Inhalt jeder Zelle bestimmt, welche Aktion
während des zugehörigen Schrittes ausgeführt wird. Ein Benutzer
mit der Service Passwordlevel oder einer höheren Berechtigung
kann die gewählten Vorgänge durch Antippen der entsprechenden
Zelle ändern, damit sich eine Liste der verfügbaren Optionen öffnet.
Folgende Optionen stehen zur Auswahl:
•
Stopp
