Bedienoberfläche
Service
2.9
Service
Der Service Bildschirm hat fünf Registerkarten für die Überwachung und Wartung
des Panels.
2.9.1
E/A Statusregister

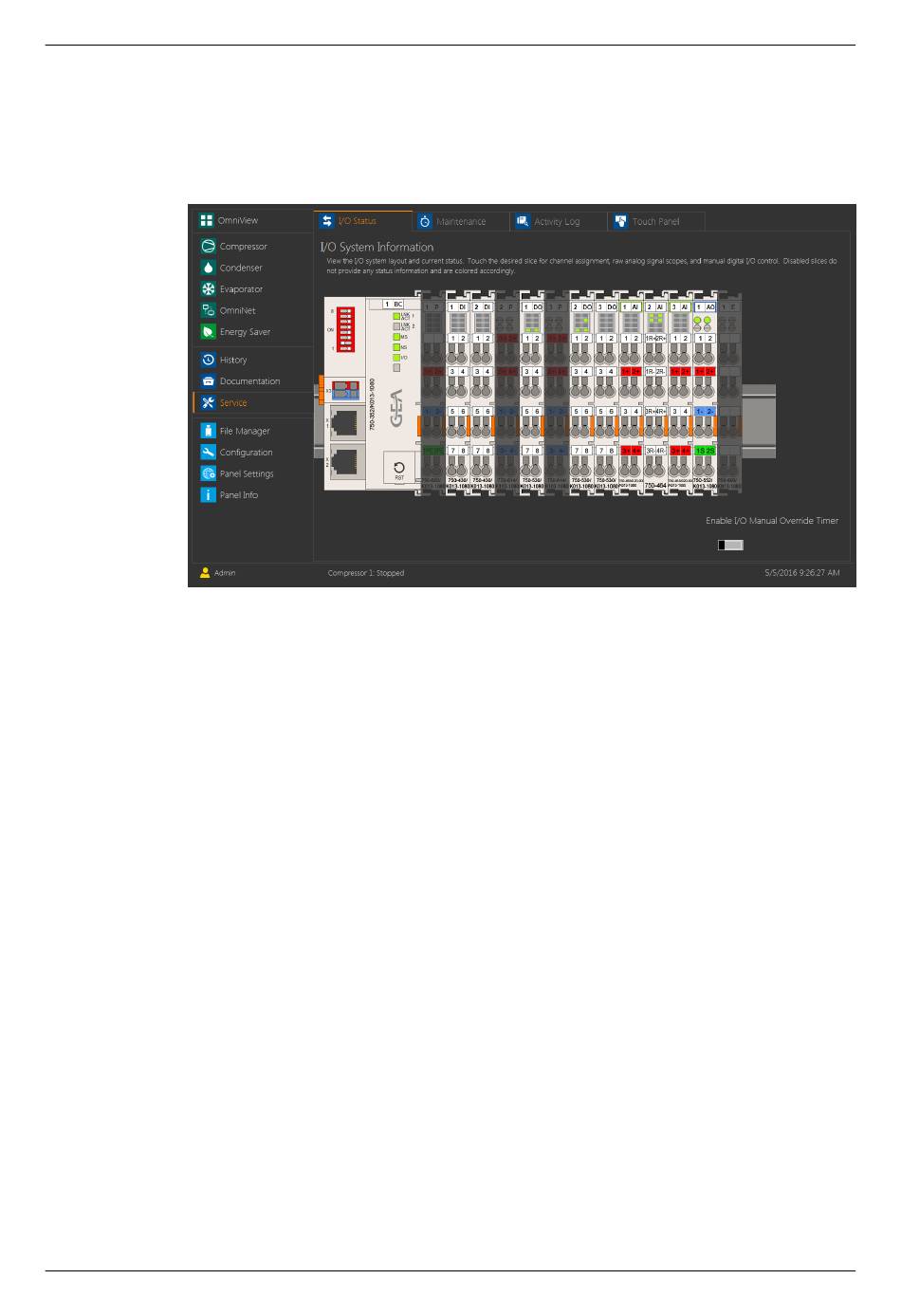

Abb.60: Anzeige E/A Statusregister
Auf dieser Registerkarte werden die aktuellen E/A-Systeminformation angezeigt.
Darüber hinaus können den Ausgabemodulen bestimmte Werte zugewiesen wer-
den; Zugriff auf diese Funktionalität haben jedoch nur Benutzer mit Service Pass-
wordlevel oder einer höheren Berechtigung.
Der aktuelle Status des E/A-Systems wird durch die LED-Anzeigen im oberen
Teil der Module dargestellt. Module wie z. B. das Energiemodul oder Endmodule,
die weder Signale übertragen noch empfangen, sind ausgegraut. Alle anderen
Module können angeklickt werden, um Details, wie sie beispielhaft in der Abbil-
dung dargestellt sind, anzuzeigen.
Die äußeren Bereiche verweisen auf das ursprüngliche Signal, welches von
jedem Punkt empfangen oder übertragen wird.
Ein Benutzer mit Service-Level oder einer höheren Berechtigung kann diese
Maske auch verwenden, um eine spezielle Einstellung für einen Ausgangskanal
zu erzwingen. Wenn ein manuelles Override eingerichtet ist, wird das betroffene
Modul orange hinterlegt. Wenn ein Ausgang auf manuelles Override steht, schal-
tet er nach einem Intervall von dreißig Minuten automatisch in den sicheren
Zustand.
Ein Benutzer mit Zugangsberechtigung des Administrators kann diese automati-
sche Zeitüberschreitung mit dem Umschalter umgehen, der unter der E/A-Bau-
gruppe angezeigt wird. Der Umschalter ist für Benutzer mit einer niedrigeren
Berechtigung als Admin nicht sichtbar.
60
E_801510_8
25.06.2020
