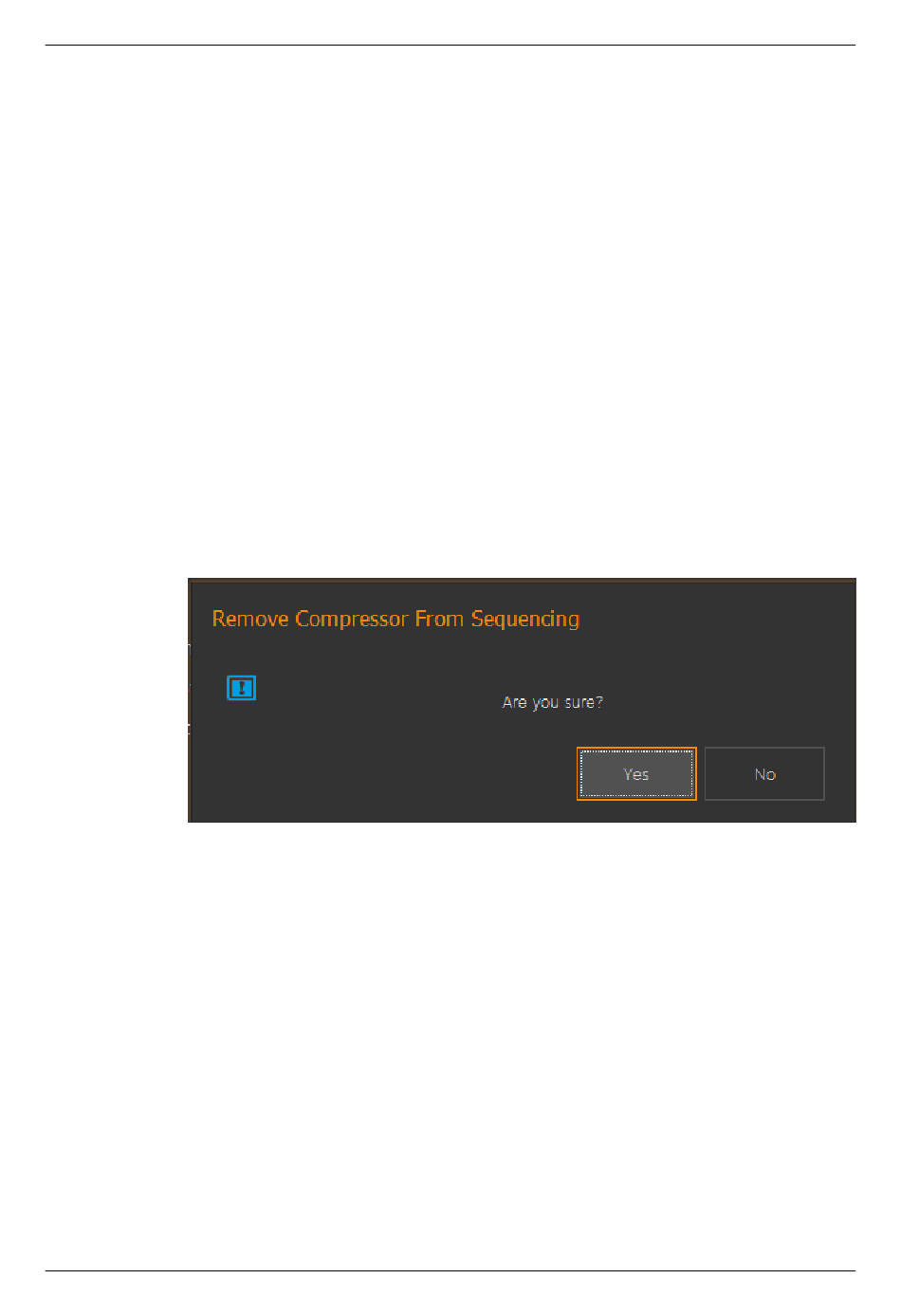

Abb.53: Feld zum Löschen der Verdichterkonfiguration
Wenn die einem verkabelten Gerät entsprechende Kachel der Komponente
gedrückt wird, wechselt die Hauptansicht in die folgende Maske.
E_801510_8
25.06.2020
Verdichterbaugruppe
Dieser Bereich enthält die Informationen, die zuvor beim Hinzufügen des
betreffenden Verdichters in der Übersicht eingegeben wurden. Für weiterfüh-
rende Informationen zu den Funktionen der einzelnen Felder siehe
Abschnitt 2.8.1, Seite 48. Die Felder sind:
–
Dieses TouchPanel
–
Handelsmarke
–
IP-Adresse
–
Auswahl Verdichter
–
Regelebene
–
Panel ID
–
Bezeichnung der Komponente
Löschschaltfläche
Diese Schaltfläche kann zum Löschen eines Netzwerkverdichters in der Fol-
gesteuerungs Kachelanzeige verwendet werden. Durch Berühren wird das
nachstehend abgebildete Dialogfeld angezeigt. Durch Berühren von Ja wird
das Gerät aus der Kachel Darstellung entfernt.
Bedienoberfläche
Folgesteuerung
53
