Zeitplantabelle
In dieser Tabelle werden alle Schritte dargestellt, die von der Folgesteu-
erung des Verflüssigers im Standardbetrieb ausgeführt werden.

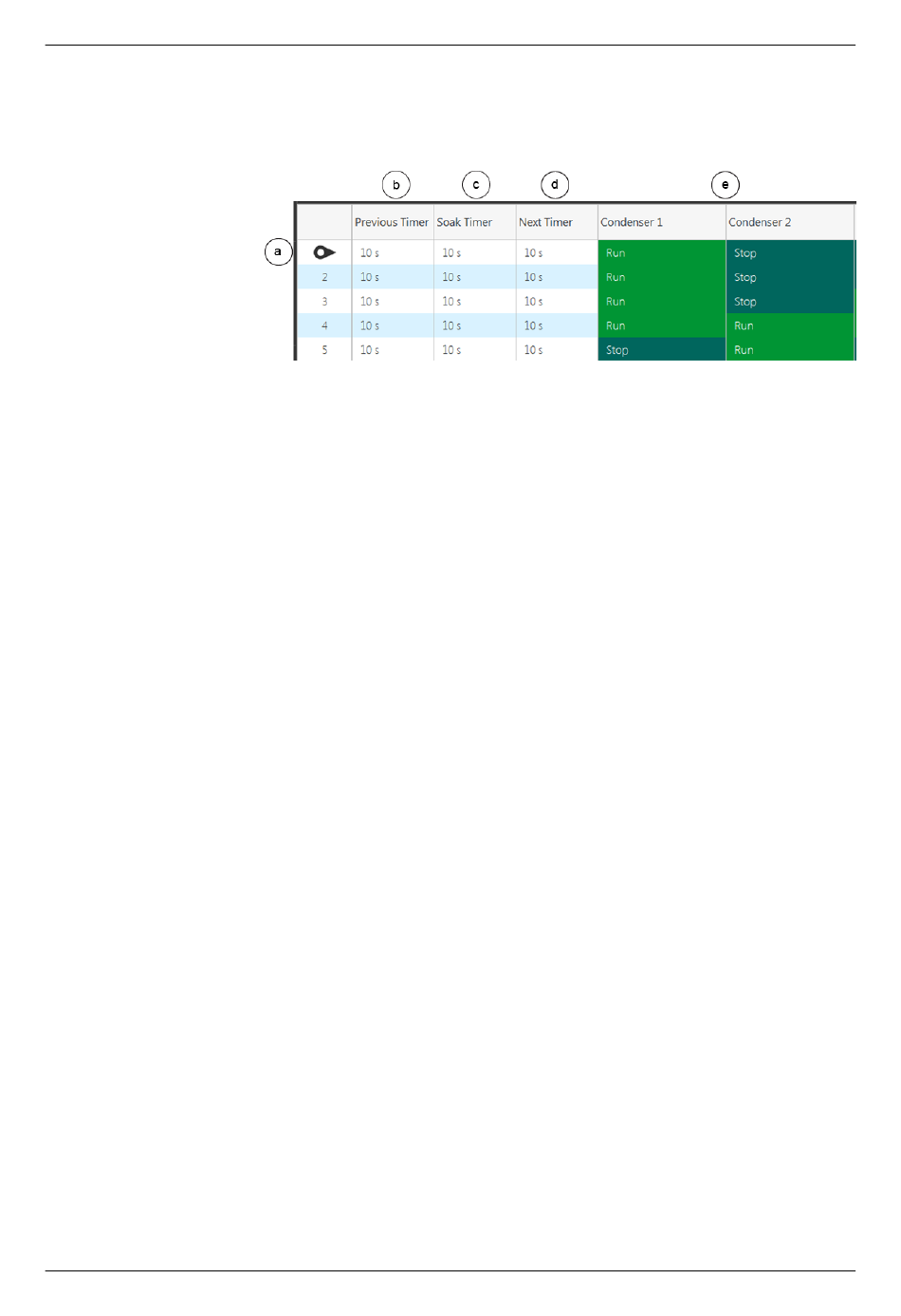

Abb.38: Zeitplantabelle Verflüssiger
a.
Aktueller Schritt
Dieses Symbol zeigt an, welcher Schritt aktuell von der Folgesteue-
rung ausgeführt wird.
b.
Vorheriger Timer
In dieser Spalte wird die Zeitspanne anzeigt, die die Folgesteuerung
nach dem Erhalt eines Rückschaltbefehls warten muss, bevor zum
vorherigen Schritt gewechselt wird. Diese Spalte wird nicht ange-
zeigt, wenn auf die Schaltfläche Timer ausblenden geklickt wurde.
c.
Timer Haltezeit
Diese Spalte zeigt die Zeitspanne an, in der die Folgesteuerung im
aktuellen Schritt bleiben muss, bevor die Entscheidung getroffen
wird, ob mit dem nächsten Schritt fortgefahren, zum vorherigen
Schritt zurückgegangen oder der aktuelle Schritt beibehalten wird.
Diese Spalte wird nicht angezeigt, wenn auf die Schaltfläche Timer
ausblenden geklickt wurde.
d.
Nächster Timer
Diese Spalte zeigt die Zeitspanne an, die die Folgesteuerung nach
einem Schaltbefehl warten muss, bevor zum nächsten Schritt
gewechselt wird. Diese Spalte wird nicht angezeigt, wenn auf die
Schaltfläche Timer ausblenden geklickt wurde.
e.
Verflüssiger
Jede dieser Spalten entspricht einem eigenen Verflüssiger. Der
Inhalt jeder Zelle bestimmt, welche Aktion während des zugehörigen
Schrittes ausgeführt wird. Folgende Optionen stehen zur Auswahl:
•
Betrieb
Diese Option ist nur für Lüfter und Pumpen mit fester Drehzahl
verfügbar. Diese Option bewirkt, dass das Gerät während des
zugehörigen Schritts aktiviert wird.
•
Stopp
Bedienoberfläche
Verflüssiger
