Bedienoberfläche
Verdichter
2.5
Verdichter
Das Menü Verdichter dient der Steuerung der einzelnen Verdichter über das
TouchPanel. Es gibt verschiedene Registerkarten, die weiter unten beschrieben
sind. Der untere Rand des Bildschirms enthält die acht Standardschaltflächen zur
Steuerung des Verdichters. Aktive Schaltflächen leuchten und sind durch einen
schwarzen Text und eine weiße Umrandung gekennzeichnet, während inaktive
Schaltflächen nicht leuchten und mit weißer Schrift gestaltet sind.

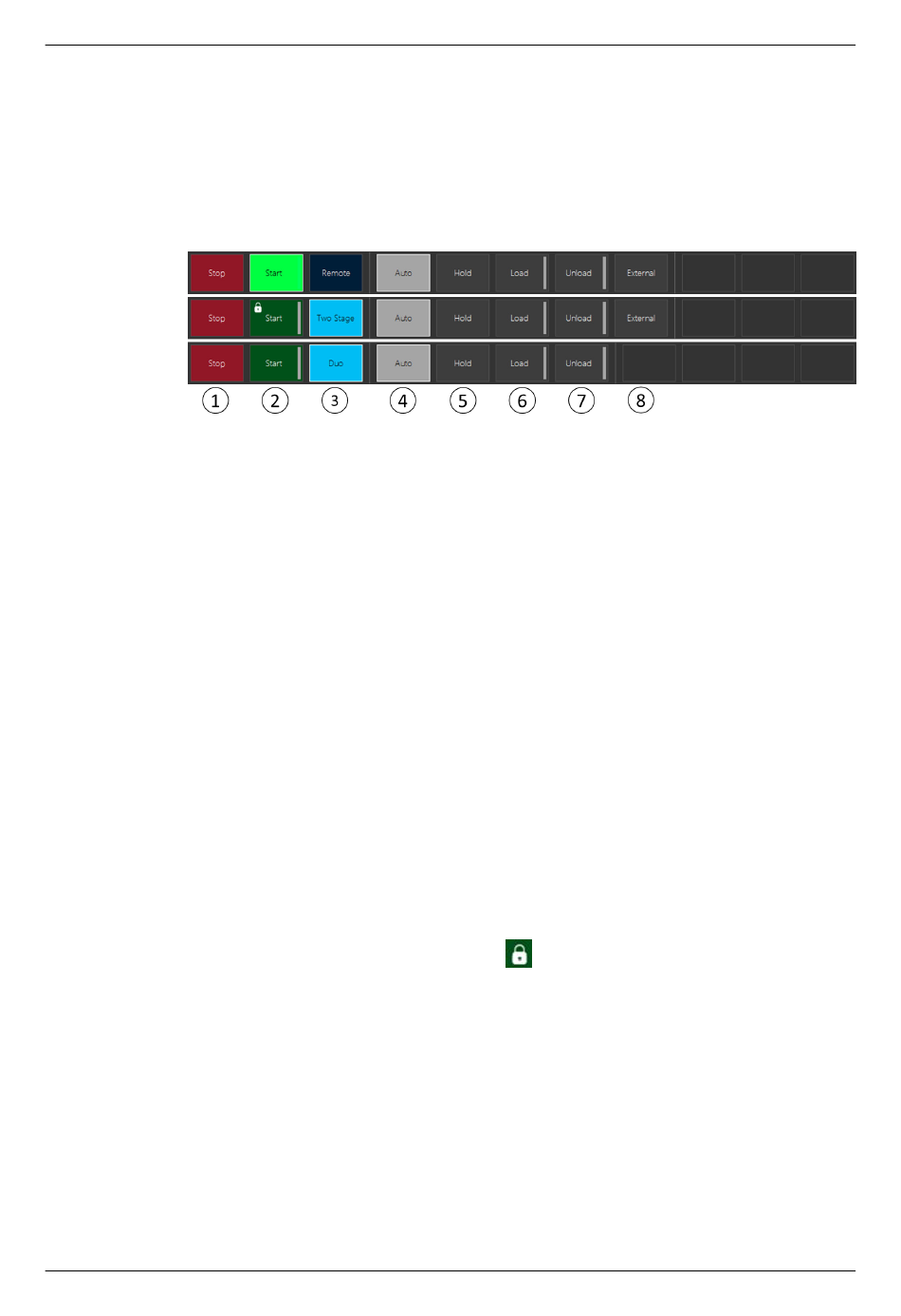

Abb.28: Verdichterschaltflächen (Standard, zweistufig und Duo)
Folgende Schaltflächen stehen zur Auswahl:
1.
2.
28
Stopp
Diese Schaltfläche leuchtet, wenn der Verdichter angehalten wurde, sei
es ein normaler Stopp oder aufgrund einer Abschaltbedingung. Durch
Berühren dieser Schaltfläche wird die Abschaltung eingeleitet. Für weiter-
führende Information siehe Abschnitt 3.3.4, Seite 91. Die Schaltfläche
blinkt, solange sich der Verdichter im Abschaltprozess befindet. Durch
erneutes Drücken der Schaltfläche wird der Verdichter angehalten, ohne
die Leistung zu verringern.
Start
Diese Schaltfläche leuchtet, wenn der Verdichter in der Betriebsart ‚Lokal'
läuft. Durch Berühren dieser Schaltfläche wird der Startbefehl für den Ver-
dichter gegeben. Die Schaltfläche blinkt, solange der Verdichter anläuft.
Sobald der Verdichter gestartet ist, leuchtet die Schaltfläche dauerhaft.
Wenn sich der Verdichter in der Betriebsart Automatisches Starten/Stop-
pen befindet, erscheint in linken oberen Ecke dieser Schaltfläche ein A.
Zudem blinkt die Schaltfläche nach dem automatischen Stopp während
sich der Druck neu aufbaut.
Wenn der Verdichter nicht starten darf, wird links oben in der Ecke dieser
Schaltfläche ein Schlosssymbol
Verdichter beispielsweise über einen Digitaleingang blockiert wird oder
wenn der Verdichter die Niederdruckstufe eines zweistufigen Aggregats
ist und der Hochdruckverdichter nicht läuft.
angezeigt. Das kommt vor, wenn der
E_801510_8
25.06.2020
