Bedienoberfläche
OmniView
Standardgeräte
1. Verdichter

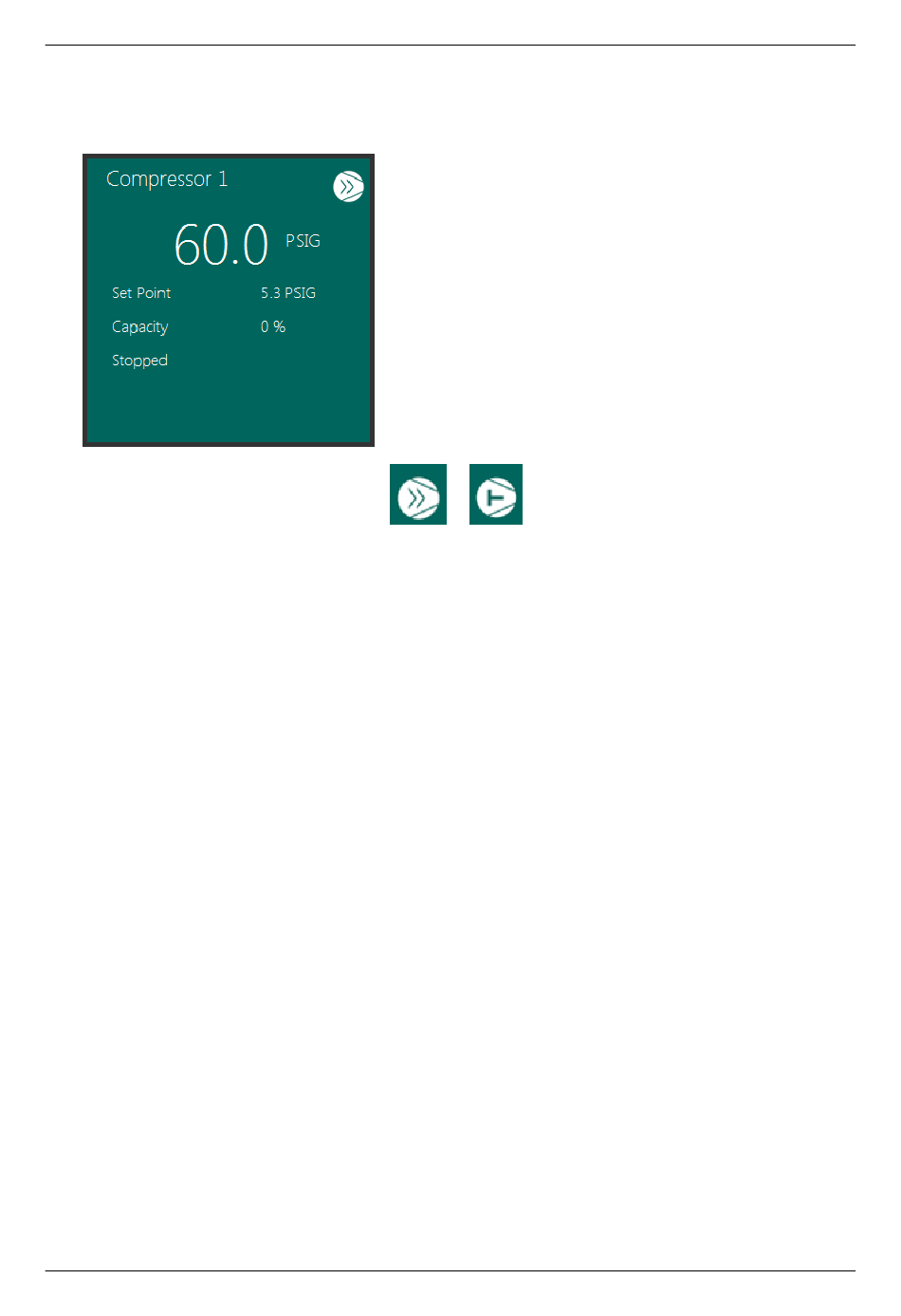

Abb.20: Kachel Verdichter
Durch Berühren einer Kachel öffnet sich der Bildschirm für den ausgewählten Verdichter. Für
weiterführende Informationen zum Betrieb des Verdichters siehe Abschnitt 2.5, Seite 28.
24
Die den Verdichtern zugeordneten Kacheln zeigen die
Bezeichnung, den Sollwert, den Status und die aktuellen
Werte des zugehörigen Verdichters an. Solange die Ver-
dichterleistung steigt, wird ein nach oben gerichteter
Pfeil in der unteren rechten Ecke der Kachel angezeigt.
Gleichermaßen zeigt ein nach unten gerichteter Pfeil in
der unteren linken Ecke der Kachel eine Leistungsverrin-
gerung des Verdichters an.
Das Symbol in der oberen rechten Ecke der Kachel zeigt
den Verdichtertyp an. Nachstehend die verfügbaren
Symbole: Das Symbol links wird verwendet, um einen
Schraubenverdichter zu kennzeichnen, und das Symbol
rechts einen Hubkolbenverdichter.
Abb.21: Verdichtertypen-Symbole
Die Farbe der Kachel richtet sich nach dem aktuellen
Status des Verdichters. Solange der Verdichter nicht
verbunden ist, wird die Kachel grau hinterlegt. Die ande-
ren Farben in der Rangfolge sind:
•
Rot/hellgrün blinkend: Start ungültig
•
Rot: Störung
•
Hellgrün: Betrieb
•
Gelb: Warnung
•
Dunkelgrün: Gestoppt
