2.8.3
Registerkarte Zeitplan

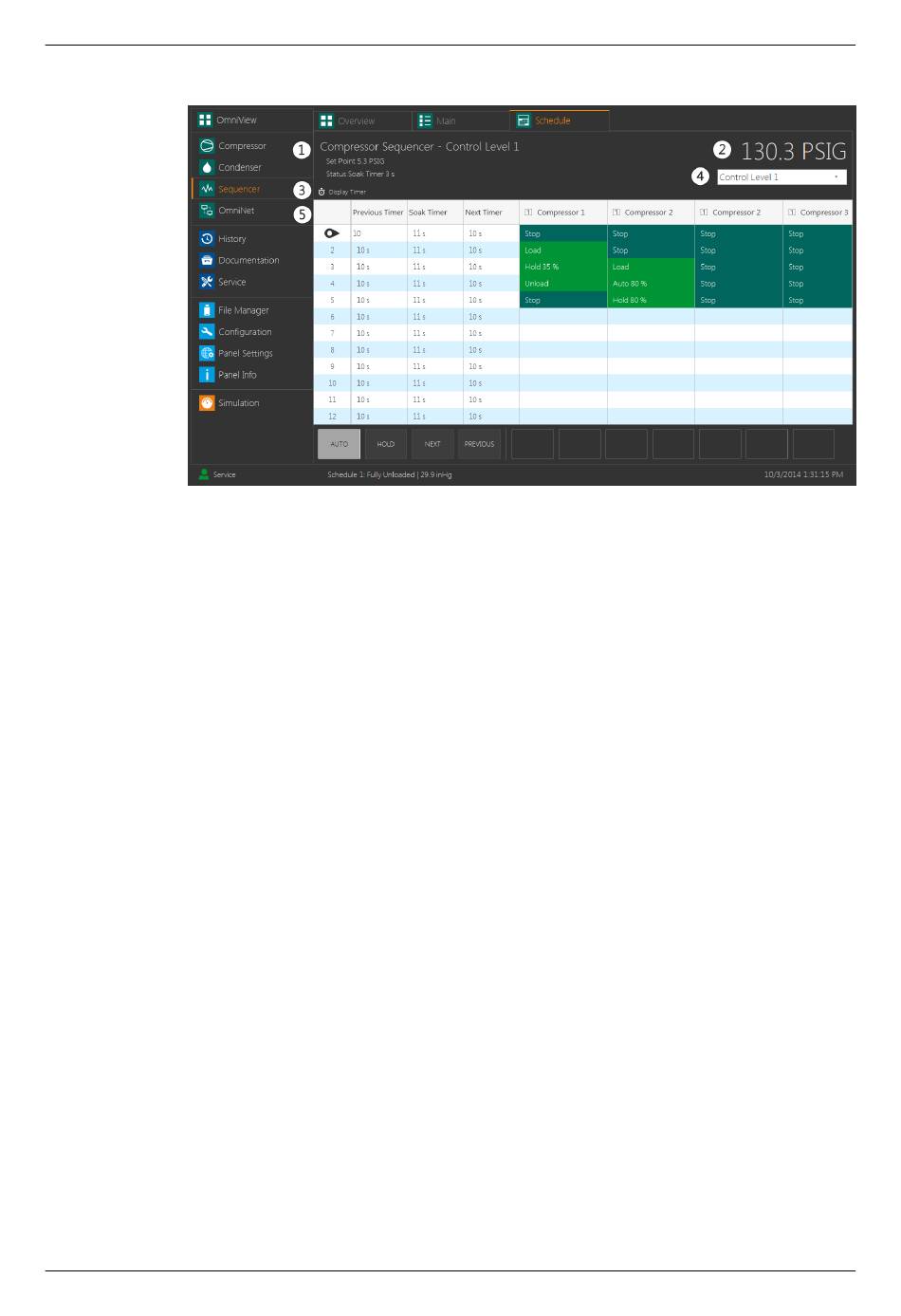

Abb.55: Registerkarte Zeitplan Folgesteuerung
Dieser Bildschirm dient der Anzeige und der Änderung des Regelverhaltens der
Folgesteuerung Verdichter. Der größte Teil des Bildschirms zeigt den Zeitplan für
die Regelung im Tabellenformat an. Jedem Verdichter ist eine Spalte zugewie-
sen, jede Zeile entspricht einer anderen Stufe. Mit der Folgesteuerung sind bis zu
fünfzig Stufen möglich. Folgende Inhalte werden angezeigt:
1.
2.
3.
4.
E_801510_8
25.06.2020
Aktuelle Regelebene
Dieser Bereich enthält die benutzerdefinierte Bezeichnung für die aktu-
ell ausgewählte Regelebene, den Sollwert und den aktuellen Status der
Ebene.
Regelgröße
In diesem Bereich wird die aktuelle Regelgröße der Ebene angezeigt.
Timer ausblenden/anzeigen
Über diese Schaltfläche können die ersten drei Spalten der Tabelle des
Zeitplans ein- und ausgeblendet werden. In diesen Spalten werden die
eingestellten Verzögerungszeiten der Folgesteuerung während des
automatischen Betriebs dargestellt.
Auswahl Regelebene
Über dieses Drop-Down-Menü wird eingestellt, welche Regelebene
angezeigt wird.
Bedienoberfläche
Folgesteuerung
55
