2. Verdampfer

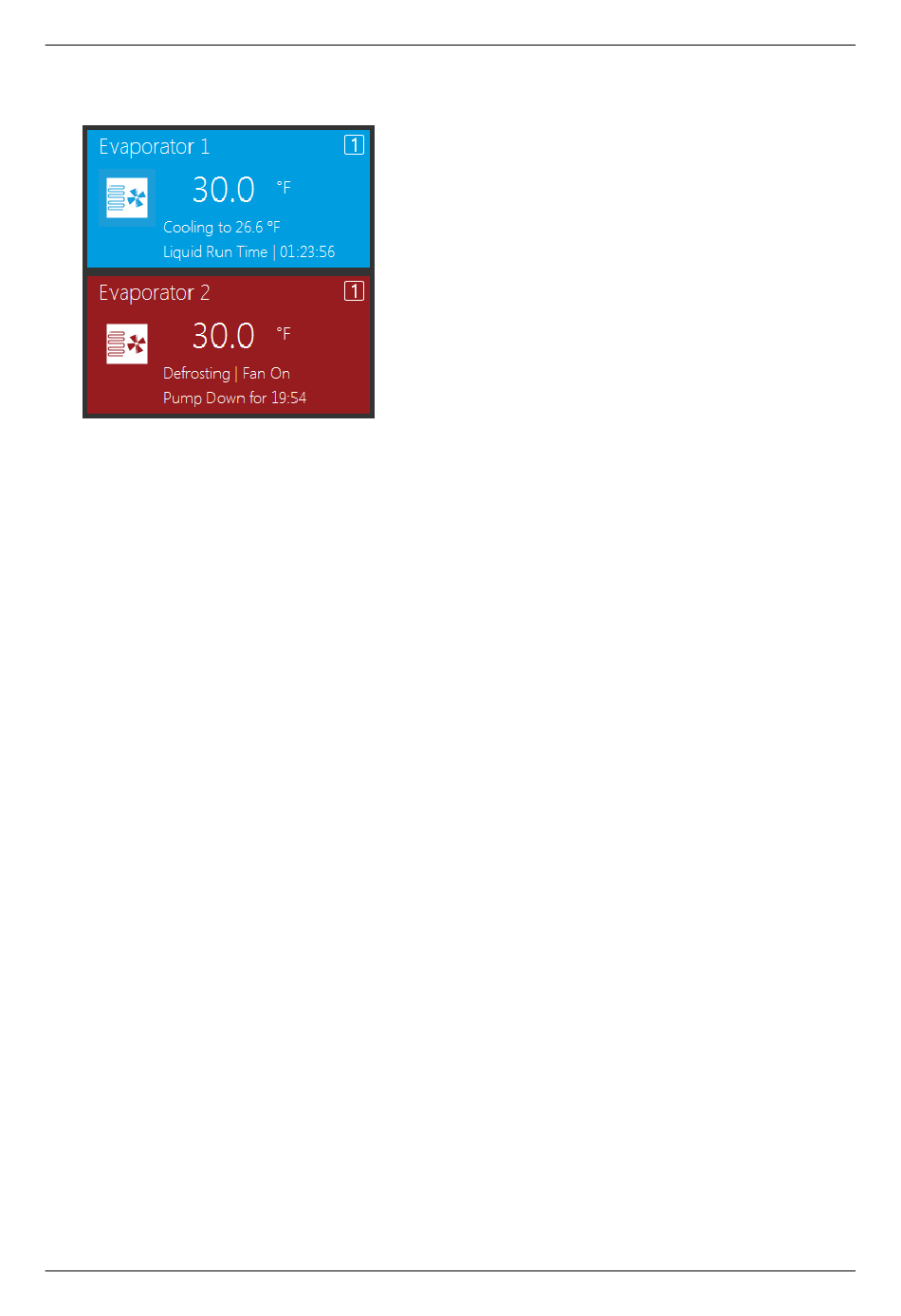

Abb.22: Kacheln Verdampfer
Durch Berühren einer Kachel öffnet sich der Bildschirm für den ausgewählten Bereich des
Verdampfers. Für weiterführende Informationen zum Betrieb des Verdampfers siehe
Abschnitt 2.7, Seite 42.
E_801510_8
25.06.2020
Jede dieser Kacheln entspricht einem Verdampferbe-
reich. Jede Kachel zeigt die Bezeichnung des Verdamp-
fers und den aktuellen Temperaturbereich an. Je nach
dem aktuellen Zonenstatus werden in der Kachel außer-
dem entweder die für den Abtauzyklus verbleibende Zeit
oder der Temperatursollwert, auf den die Zone abge-
kühlt werden soll, angezeigt. Der Status wird durch die
Farbe der Kachel angezeigt. Die Farben sind:
•
Hellblau: Kacheln dieser Farbe zeigen an, dass sich
der zugeordnete Bereich im Kühlungsprozess befin-
det.
•
Dunkelrot: Kacheln dieser Farbe zeigen an, dass
sich der zugeordnete Bereich im Abtauungsprozess
befindet.
•
Hellgrün: Kacheln dieser Farbe zeigen an, dass der
zugeordnete Bereich aktuell gesättigt ist.
•
Dunkelgrün: Kacheln dieser Farbe zeigen an, dass
der zugeordnete Bereich aktuell auf den Start wartet.
•
Orange: Kacheln dieser Farbe zeigen an, dass sich
der zugeordnete Bereich im Heizmodus oder
Wärme-Absaugungsmodus befindet.
•
Hellgelb: Kacheln dieser Farbe zeigen an, dass sich
der zugeordnete Bereich im Warnzustand befindet.
•
Hellrot: Kacheln dieser Farbe zeigen an, dass sich
der zugeordnete Bereich im Störungsstatus befindet.
•
Grau: Kacheln dieser Farbe zeigen an, dass der
zugeordnete Bereich aktuell deaktiviert ist.
Bedienoberfläche
OmniView
25
