Verflüssiger
2.6.3
Registerkarte Zeitplan

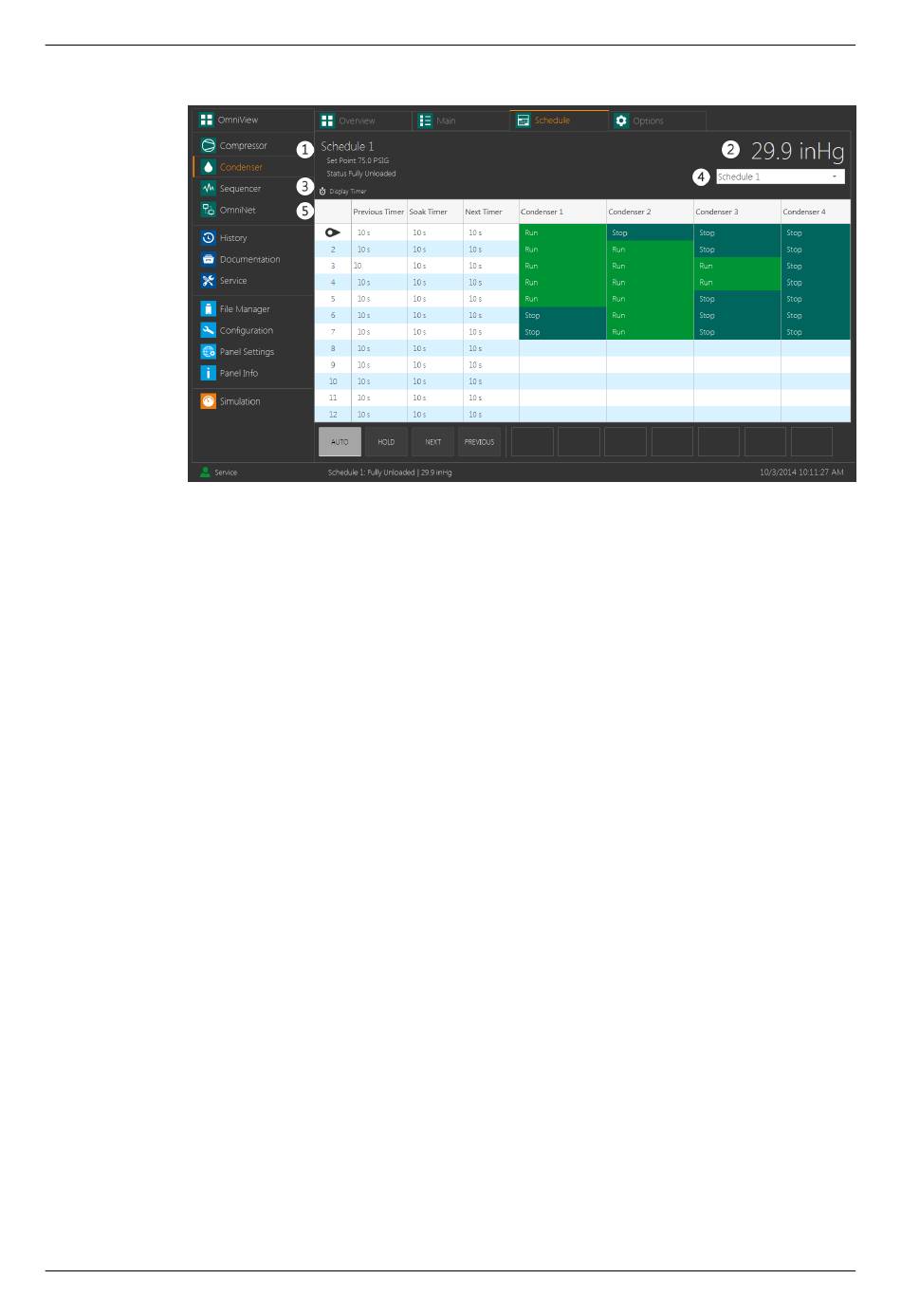

Abb.37: Registerkarte Zeitplan Verflüssiger
Dieser Bildschirm wird zur Anzeige und Änderung des Zeitplans der Folgesteue-
rung des Verflüssigers verwendet. Der größte Teil des Bildschirms zeigt den
aktuell ausgewählten Zeitplan für die Regelung im Tabellenformat. Jedem Ver-
flüssiger ist eine Spalte zugewiesen, jede Zeile entspricht einer anderen Stufe.
Die Folgesteuerung unterstützt vier unabhängige Zeitpläne, jeder davon mit bis
zu fünfzig Stufen. Folgende Inhalte werden angezeigt:
1.
2.
3.
4.
38
Zeitplaninformationen
Dieser Bereich enthält die benutzerdefinierte Bezeichnung für den aktu-
ell ausgewählten Zeitplan, den Sollwert und den aktuellen Status des
Verflüssigers.
Regelgröße
Dieser Bereich zeigt den aktuellen Wert des Verflüssigerstellwerts an.
Timer ausblenden/anzeigen
Über diese Schaltfläche können die ersten drei Spalten der Tabelle des
Zeitplans ein- und ausgeblendet werden. In diesen Spalten werden die
eingestellten Verzögerungszeiten der Folgesteuerung während des
automatischen Betriebs dargestellt.
Zeitplan auswählen
Über dieses Drop-Down-Menü wird der aktuelle Zeitplan angezeigt.
