Hauptregisterkarte (flüssigkeitsgekühlter Verflüssiger)
Dieser Bildschirm wird zur Anzeige des aktuellen Status und der Regelparameter
des Verflüssigers (flüssigkeitsgekühlt) verwendet.
Wenn ein flüssigkeitsgekühlter Verflüssiger verwendet wird, steht nur die Haupt-
registerkarte zur Verfügung.
Auf der Hauptregisterkarte wird der folgende Bildschirm angezeigt:

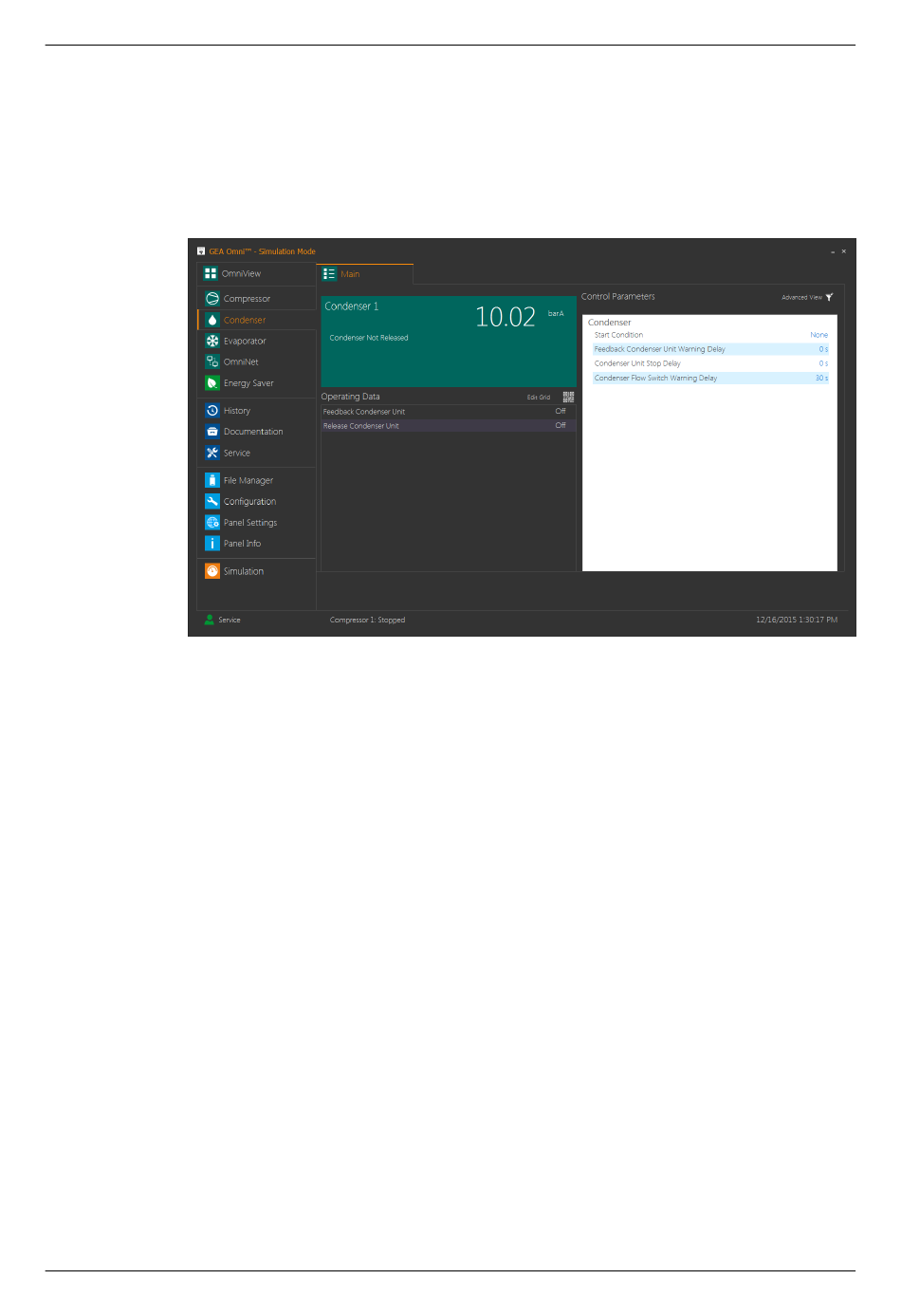

Abb.42: Hauptregisterkarte Verflüssiger (flüssigkeitsgekühlt)
•
•
•
2.7
Verdampfer
Der Verdampfer wird auf Basis der Temperatur geregelt. Die Verdampfungstem-
peratur steuert basierend auf dem Sollwert und weiterer zugehöriger Parameter
den Betrieb der Verdampferzone.
Eine Rücksetzverzögerung verhindert, dass alle Magnetspulen im System gleich-
zeitig einschalten. Sobald die Steuerung ist hochgefahren oder zurückgesetzt
wurde sowie nach Anliegen einer Abschaltbedingung werden alle Verdampferzo-
nen in eine Rücksetzverzögerung versetzt. Die erste in Betrieb gesetzte Zone
wird mit fünf Sekunden Rücksetzverzögerung belegt, jede nachfolgende Zone,
42
Verflüssigerinformationen (flüssigkeitsgekühlt)
Diese Kachel zeigt den aktuellen Status des Verflüssigers und den Enddruck
an.
Betriebsdaten
In dieser Tabelle werden Name, E/A-Modul-Position sowie aktueller Status
der zur Zone gehörigen Digitalkontakte angezeigt.
Regelparameter
Diese Tabelle enthält die verwendeten Parameter. Der Wert kann manuell
durch Berühren einer Zeile geändert werden.
Weitere Informationen über die spezifische Funktion der einzelnen Parameter
finden Sie unter .
