Durch Betätigen einer Kachel öffnet sich die Hauptansicht für die Verdichter-Fol-
gesteuerung, siehe Abschnitt 2.8.2, Seite 51.
2.8.2
Hauptmenü
Diese Maske wird verwendet, um den aktuellen Status und die Regelungspara-
meter der Folgesteuerung des Verdichters und der anderen Einzelkomponenten
anzuzeigen. Die Anzeige wechselt in Abhängigkeit davon, ob der Status einer
Regelebene oder eines Verdichters angezeigt wird.
Durch Drücken einer Kachel für eine Regelebene wird in der Hauptansicht der
folgende Bildschirm dargestellt:

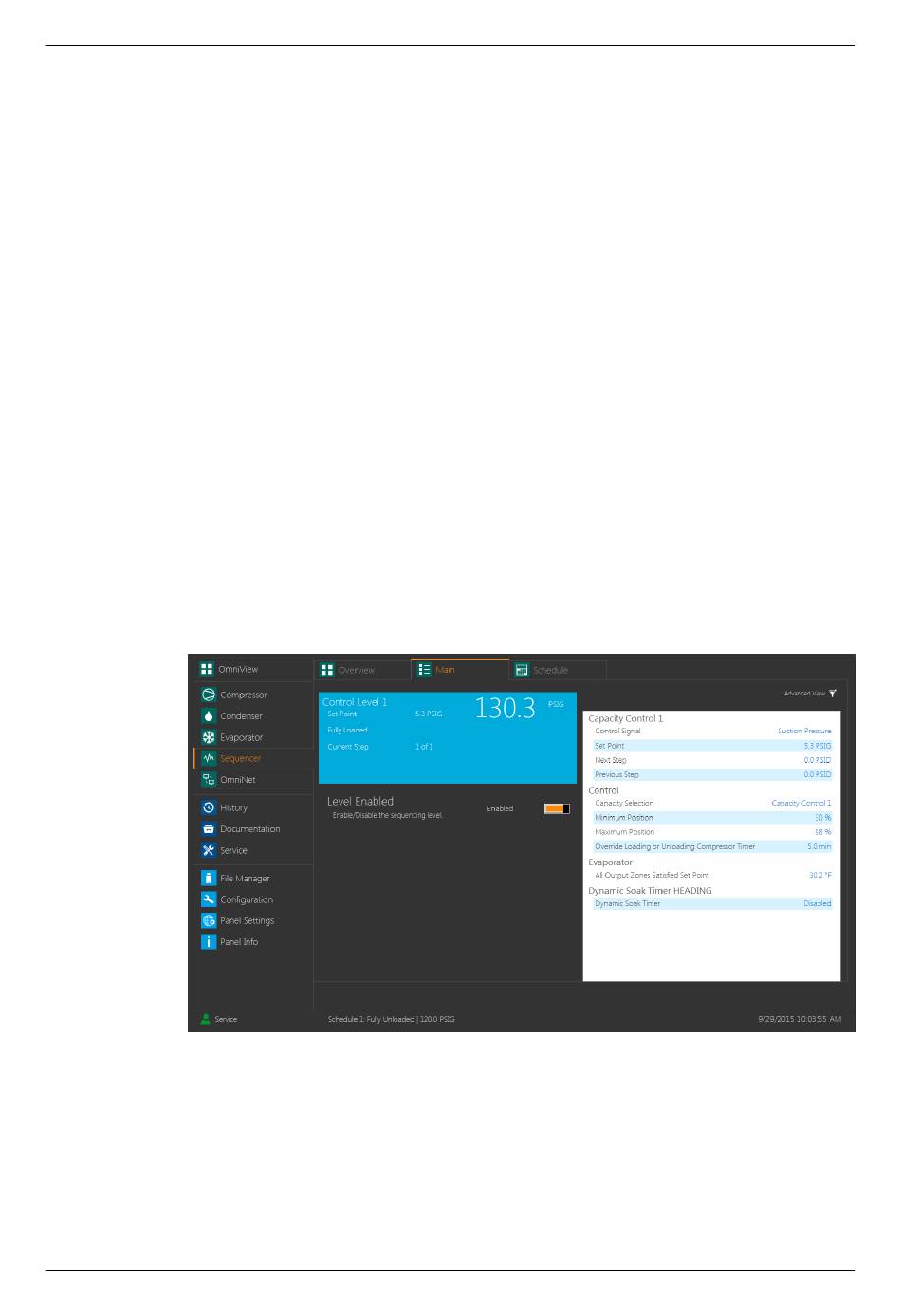

Abb.51: Registerkarte Hauptmenü Folgesteuerung (Regelebene)
•
•
E_801510_8
25.06.2020
Regelebene
Über die Auswahlliste wird dem Verdichter eine Regelebene zugeordnet. Alle
aktuell freigegebenen Regelebenen stehen in der Auswahlliste zur Verfügung.
Wenn nur eine Regelebene aktuell aktiviert ist, wird dieses Feld nur im Lese-
modus geöffnet.
Adresse
Dieses Textfeld dient der Eingabe der Netzwerkadresse für das lokale Touch-
Panel. Dieses Feld wird nur dann aktiviert, wenn der Schalter "Dieses Panel"
deaktiviert ist.
Verdichter
Über die Auswahlliste wird dem Verdichter eine Nummer zugeordnet. Die
Auswahl ist vom Typ des zum Verdichter gehörenden Panels abhängig.
Informationsfeld Regelebene
Diese Kachel zeigt den aktuellen Status, den Sollwert, die Regelstufe und die
Regelgröße der Regelebene an.
Freigabe Regelebene
Bedienoberfläche
Folgesteuerung
51
