5. Kältemittelsensoren

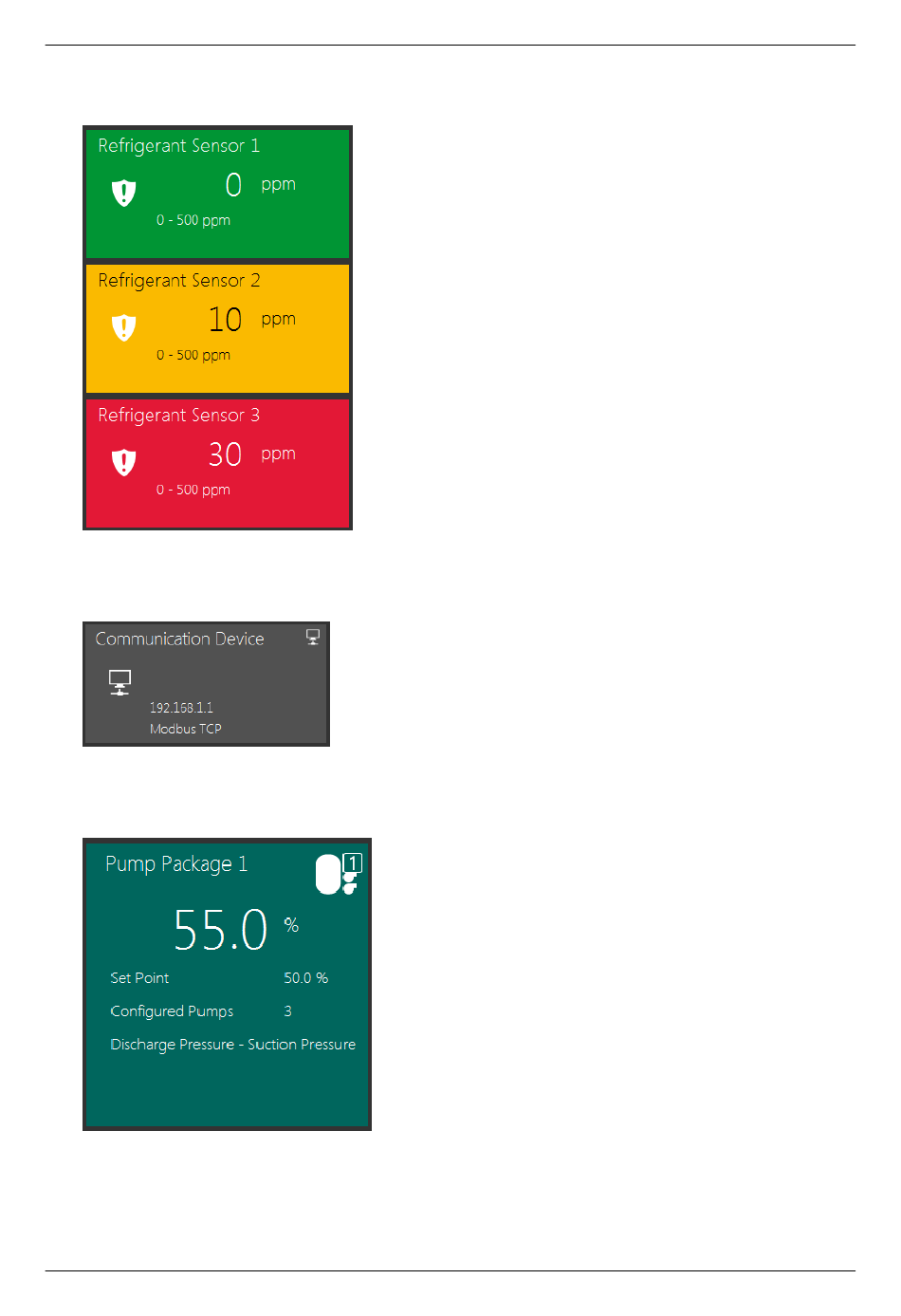

Abb.25: Kacheln Kältemittelsensor
6. Kommunikationsgeräte
Abb.26: Kachel Kommunikationsgerät
7. Pumpenaggregat
Abb.27: Komponentenkachel Pumpen-
aggregat
E_801510_8
25.06.2020
Jede dieser Kacheln entspricht einem Kältemittelsensor.
Jede Kachel zeigt den Sensornamen, den aktuellen
Wert und den Bereich an. Die Farbe der Kachel gibt den
Status des Sensors an. Die Farben sind:
•
Hellgrün: Keine Anzeigen.
•
Gelb: Warnung bei High oder High-High Kältemittel
•
Rot: Störung High-High Kältemittel.
Jede dieser Kacheln entspricht einem externen Gerät,
mit dem das Panel die Kommunikation aufrechterhält.
Jede Kachel zeigt die IP-Adresse oder seriellen Geräte-
informationen an, sowie das Kommunikationsprotokoll,
für das das Gerät konfiguriert ist. Die Kachel wird grün
angezeigt, wenn die Kommunikation einwandfrei funktio-
niert. Bei Kommunikationsverlust erscheint sie grau.
Jede dieser Kacheln entspricht einem Pumpenaggregat.
Jede Kachel zeigt den Namen des Pumpenaggregats,
den aktuellen Wert der Regelgröße, den aktuellen Soll-
wert, die Anzahl Pumpen und den Typ der vom Pum-
penaggregat verwendeten Differenzdruckberechnung
an.
Bedienoberfläche
OmniView
27
