Wenn ein Buskopplerfehler erfasst wird, wird eine Benachrichtigung in der unte-
ren rechten Ecke der Maske angezeigt.
•

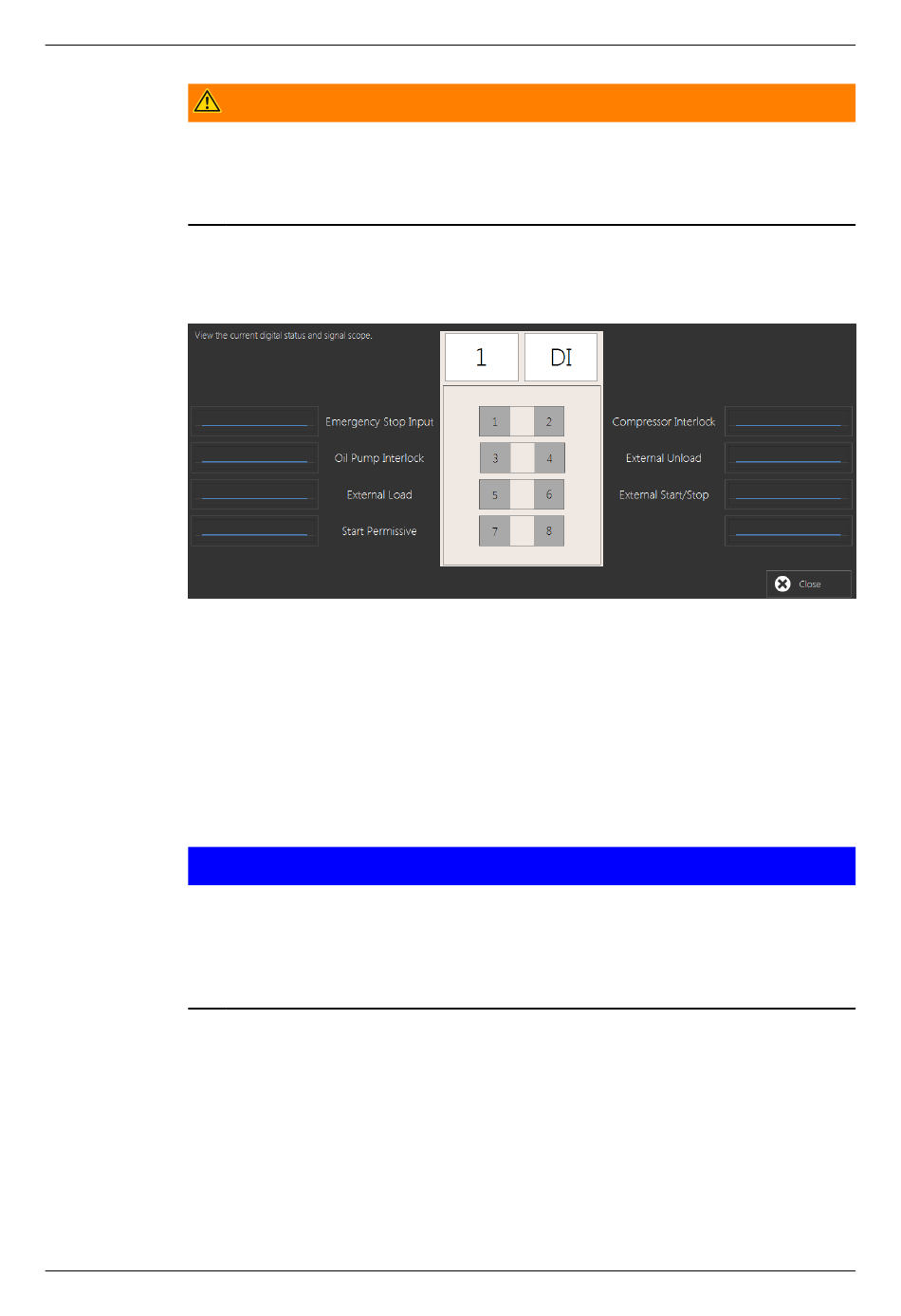

Abb.61: Beispiel für die Anzeige eines digitalen Eingangsmoduls
Die Abbildung zeigt die Detailansicht eines digitalen Eingangsmoduls. Für jeden
Kanal, der für den Empfang eines Eingangssignals konfiguriert ist, wird die Sig-
nalbezeichnung angezeigt. Nicht zugewiesene Kanäle bleiben leer. Ein Kanal,
der aktiv ein Signal empfängt, leuchtet grün, während inaktive Signale einen
Kanal grau kennzeichnen.
Ein Bereich, der die Echtzeitablesung des Kanals anzeigt, kann mit der Schaltflä-
che „Anzeigen/Ausblenden" in der unteren linken Ecke der Maske umgeschaltet
werden.
•
E_801510_8
25.06.2020
Warnung!
Vorsicht ist geboten, wenn Sie Ausgangssignalen Werte zuweisen. Wenn
einem Modul ein unzulässiger Wert zugewiesen wird, kann das zu Perso-
nen- oder Sachschäden führen.
► Kontaktieren Sie im Zweifelsfall geschultes Personal.
Digitaler Eingang
Achtung
Sechzehn Kanal-Digitaleingangsmodule zeigen nur acht Kanäle gleichzeitig
an.
► Die Pfeiltasten unter der Modulanzeige können dazu verwendet werden,
die Anzeige von den Kanälen eins bis acht auf die Kanäle neun bis sech-
zehn umzuschalten.
Digitale Ausgangsmodule
