Bedienoberfläche
Allgemeine Navigation
2.3
Allgemeine Navigation
Die Bedienoberfläche der GEA Omni™ ermöglicht eine Reihe verschiedener
Methoden für die Navigation. Es folgt eine kurze Beschreibung der einzelnen
Methoden.
2.3.1
Kachel Navigation

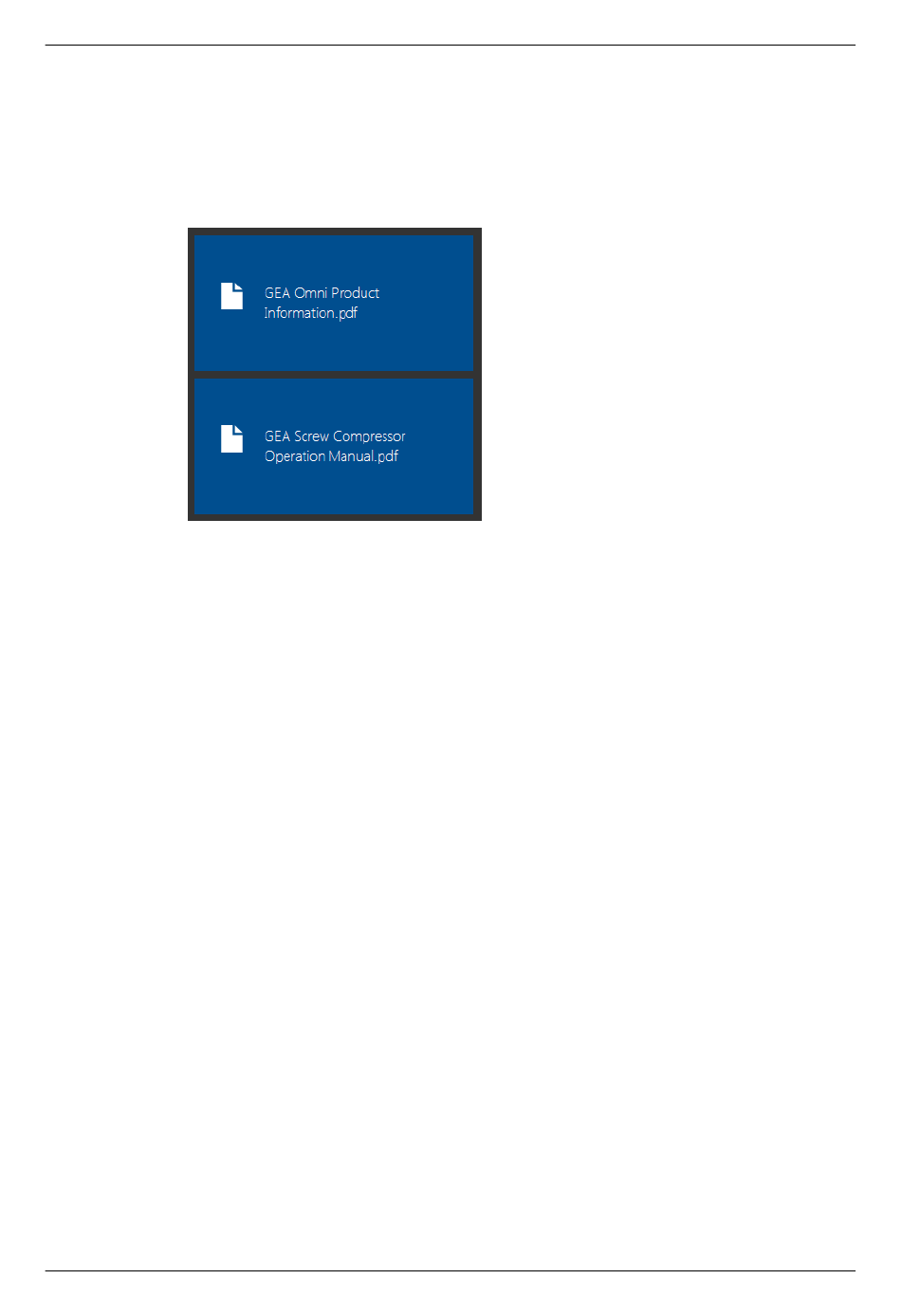

Abb.15: Beispiel für eine Kachel Darstellung
(Dokumentenbetrachter)
Auf einigen Bildschirmen, wie z. B. Dokumentation und Konfiguration, werden die
Informationen auf mehrere Kacheln aufgeteilt dargestellt. Jede Kachel verweist
auf ein bestimmtes Element, wie z. B. auf einen Verdichter oder ein anderes
Gerät im Konfigurationsbildschirm oder ein bestimmtes Dokument im Dokumen-
tenbetrachter. Durch das Berühren einer Kachel werden die mit der Kachel ver-
bundenen Informationen angezeigt.
Weiterführende Informationen zu den jeweiligen Kacheln sind den entsprechen-
den Kapiteln in diesem Handbuch zu entnehmen. Zur Rückkehr zur Kachel Dar-
stellung muss die Schaltfläche Schließen in der unteren rechten Ecke des Bild-
schirms angetippt werden.
2.3.2
Raster- und Bildnavigation
Raster- und Bildanzeigen, wie z.B. Verdichter Hauptmenü und Historie, enthalten
detaillierte Informationen in Tabellenform. Weiterführende Informationen zu den
spezifischen Tabellen sind den entsprechenden Kapiteln in diesem Handbuch zu
entnehmen.
Die Tabellen- bzw. Rasternavigation durch die Daten erfolgt über die Touch-
Funktionalität durch Wischen einer Zeile oder Blättern unter Verwendung der
Pfeiltasten.
2.3.3
Vom Benutzer einstellbare Felder
Felder, die vom Benutzer geändert werden können, sind durch einen weißen Hin-
tergrund gekennzeichnet. Diese Felder werden für Daten verwendet, die mögli-
cherweise geändert werden müssen, während das TouchPanel in Betrieb ist.
Ausnahme: Parameterliste. Felder, die vom Benutzer geändert werden können,
sind durch einen weißen oder hellblauen Hintergrund gekennzeichnet.
20
E_801510_8
25.06.2020
