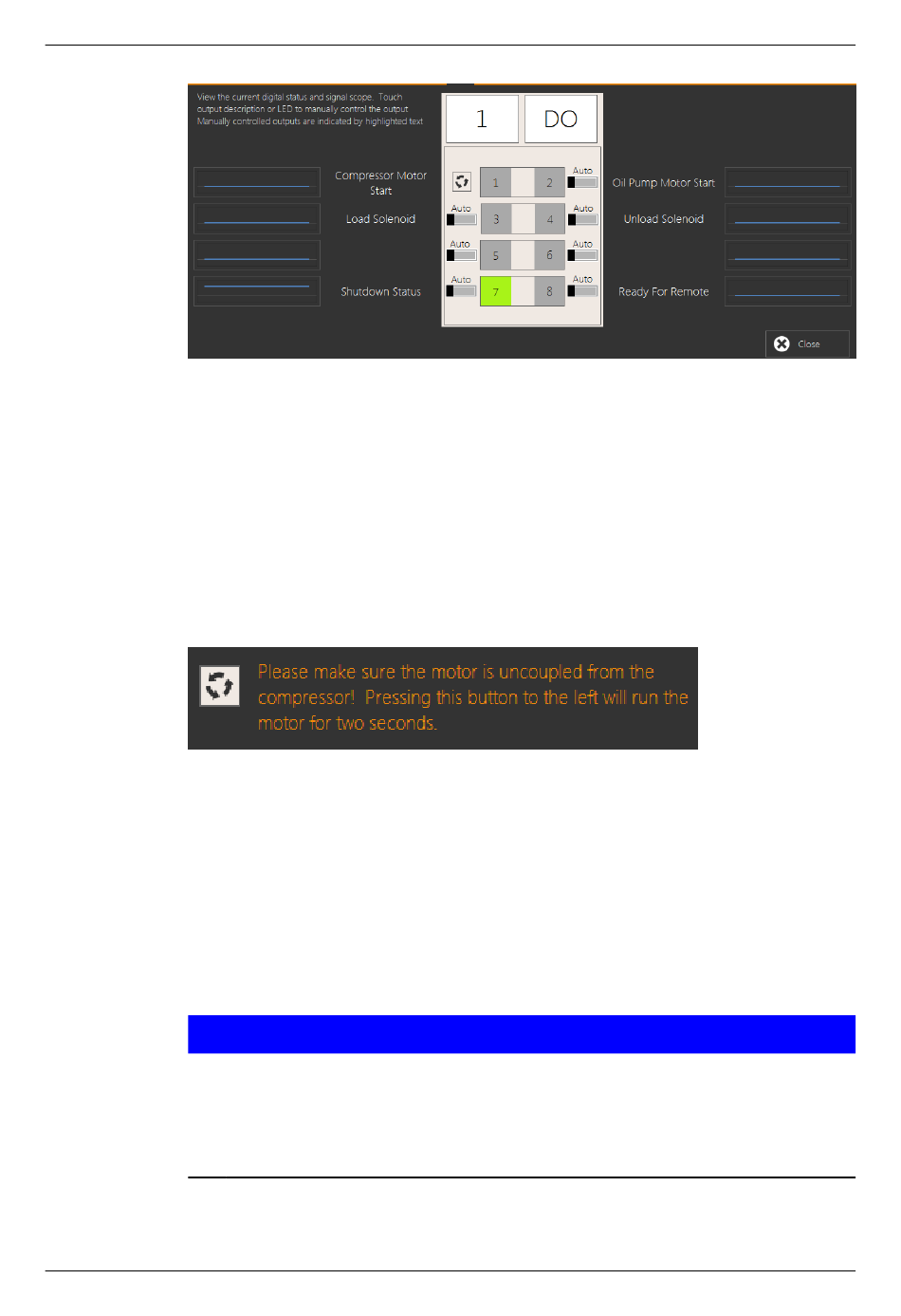

Abb.62: Beispiel für die Anzeige eines digitalen Ausgangsmoduls
Die Abbildung zeigt die Detailansicht eines digitalen Ausgangsmoduls. Für jeden
Kanal, der für die Übertragung eines Ausgangssignals konfiguriert ist, wird die
Signalbezeichnung angezeigt. Nicht zugewiesene Kanäle bleiben leer. Ein Kanal,
der aktiv ein Signal überträgt, leuchtet grün, während inaktive Signale einen
Kanal grau kennzeichnen. Ein Ausgangssignal kann automatisch durch die Soft-
ware oder manuell von einem Benutzer mit der Zugriffsberechtigung Service oder
einer höheren Berechtigung geregelt werden. Um die manuelle Regelung freizu-
geben, muss der Schalter neben dem betreffenden Kanal umgeschaltet werden.
Wenn sich ein Kanal im manuellen Modus befindet, kann der Zustand durch
Berühren der LED geändert werden.
Abb.63: Meldung Verdichtermotor EIN
Die Ausgänge Verdichtermotor EIN können nicht in den manuellen Modus umge-
schaltet werden, das Startsignal kann aber über die Schaltfläche neben dem
Kanal ausgelöst werden. Wenn die Schaltfläche berührt wird, erscheint oben
rechts die dargestellte Warnung. Motor und Verdichter dürfen nicht verbunden
sein, wenn das Startsignal für den Motor ausgelöst wird. Durch Berühren der
Schaltfläche neben dieser Meldung wird der Motorstarter für zwei Sekunden lang
aktiviert. Ein Bereich, der die Echtzeitablesung des Kanals anzeigt, kann mit der
Schaltfläche „Anzeigen/Ausblenden" in der unteren linken Ecke der Maske umge-
schaltet werden.
62
Achtung
Bei digitalen Ausgangsmodulen mit 16 Kanälen werden nur 8 Kanäle gleich-
zeitig angezeigt.
► Die Pfeiltasten unter der Modulanzeige können dazu verwendet werden,
die Anzeige von den Kanälen eins bis acht auf die Kanäle neun bis sech-
zehn umzuschalten.
