Stellen Sie sicher, dass das System stromlos
geschaltet ist. Schließen Sie das Datenkabel mit dem
Stecker an die entsprechende Schnittstelle (A) auf der
Rückseite fest an, sodass der Stecker dicht abschließt.
Verbinden Sie den Steckanschluss mit Ihrer Druckluftver-
sorgung (B).
Beachten Sie bei der Installation des Kamerakopfs die
Sicherheitsbestimmungen, u.a. die Erdung sowie die
optionale Verwendung des Pigtailkabels für den Fall eines
Einsatzes in Nassräumen, s. Kapitel Inbetriebnahme.

Steuerrechner

Der Steuerrechner wird typischerweise im Schaltschrank
oder in einem geschützten, für elektronische Geräte
vorgesehenen Bereich, an einer Hutschiene nach DIN
EN 60715 installiert. Bitte beachten Sie, dass der Steuer-
rechner mit der Schutzart IP30 unter Anderem nicht
gegen das Eindringen von Flüssigkeiten geschützt ist.
Zur Hutschienenmontage können Sie den vormontierten
Hutschienenclip verwenden. Dieser lässt sich in 90°
Schritten gedreht am Gehäuse des Rechners befestigen.
Somit können Sie den Steuerrechner in gewünschter
Position anbringen. Hängen Sie die obere Lasche des
Hutschienenclips an die obere Kante der Hutschiene (1,
Abbildung 4). Drücken Sie den Steuerrechner leicht nach
unten, sodass das Federelement des Clips an der unteren
Kante einrastet (2).
Zum Entfernen des Rechners nutzen Sie einen Schrauben-
zieher und ziehen die Lasche des Clips leicht nach
unten. Das Gerät kann nun leicht nach oben bewegt und
ausgehängt werden.
Öffnen Sie das Gehäuse des Steuerrechners nicht,
da sonst die Gewährleistungsansprüche verfallen.

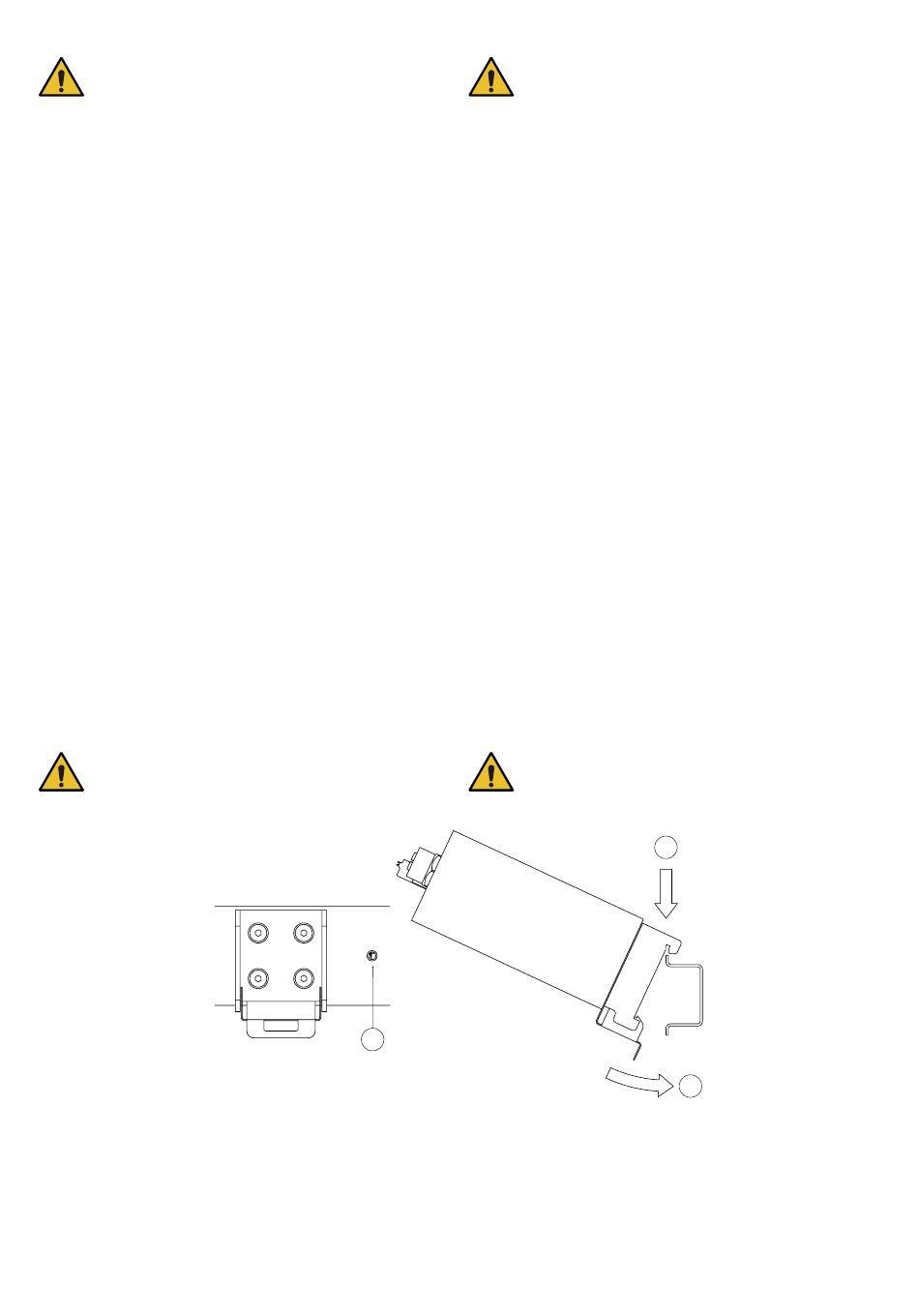

Abbildung 4

Optimierungen durch den Hersteller

Das Produkt unterliegt
Optimierungsprozess. Nach Ermessen des Herstellers
können Änderungen an Geometrie, Anschlüssen und
Schnittstellen vorgenommen werden, die nicht das
grundsätzliche Konzept des Produktes verändern. Der
Hersteller verpflichtet sich nicht, über nichtfunktionelle
A
einem kontinuierlichen
Make sure that the system is disconnected
from the power supply. Connect the data cable firmly
with the plug to the corresponding interface (A) on
the rear, such that the plug closes tightly. Connect
the plug connector to your compressed air supply (B).
When installing the camera head, please observe the
safety regulations, including the grounding and the
optional use of the pigtail cable for use in wet rooms, see
the chapter Startup.

Control unit

The control unit is typically installed on a top hat rail
according to DIN EN 60715 in the control cabinet or in a
protected area meant for electronic devices. Please note
that, among other things, the control unit with IP30 ingress
protection is not protected against the ingress of fluids.
For top-hat rail mounting, you can use the pre-mounted
top-hat rail clip. It can be rotated in steps of 90° and affixed
to the unit housing. This allows you to attach the control
unit in the desired position. Hang the upper flange of the
top-hat rail clip on the upper edge of the top-hat rail (1,
Figure 4). Gently press the control unit downwards, such
that the spring element of the clip snaps into place at the
bottom edge (2).
To remove the control unit, use a screwdriver and gently
pull the flange of the clip downwards. The device can now
easily be moved upwards and removed.
Do not open the housing of the control computer,
as this will void all warranty claims.
Optimisations by the manufacturer
The product is subject to a continuous optimisation
process. At the manufacturer's discretion, changes can
be made to geometry, connections and interfaces that
do not change the basic concept of the product. The
manufacturer is not obliged to actively inform about non-
functional adjustments to the product.
8
1
2
Figure 4
