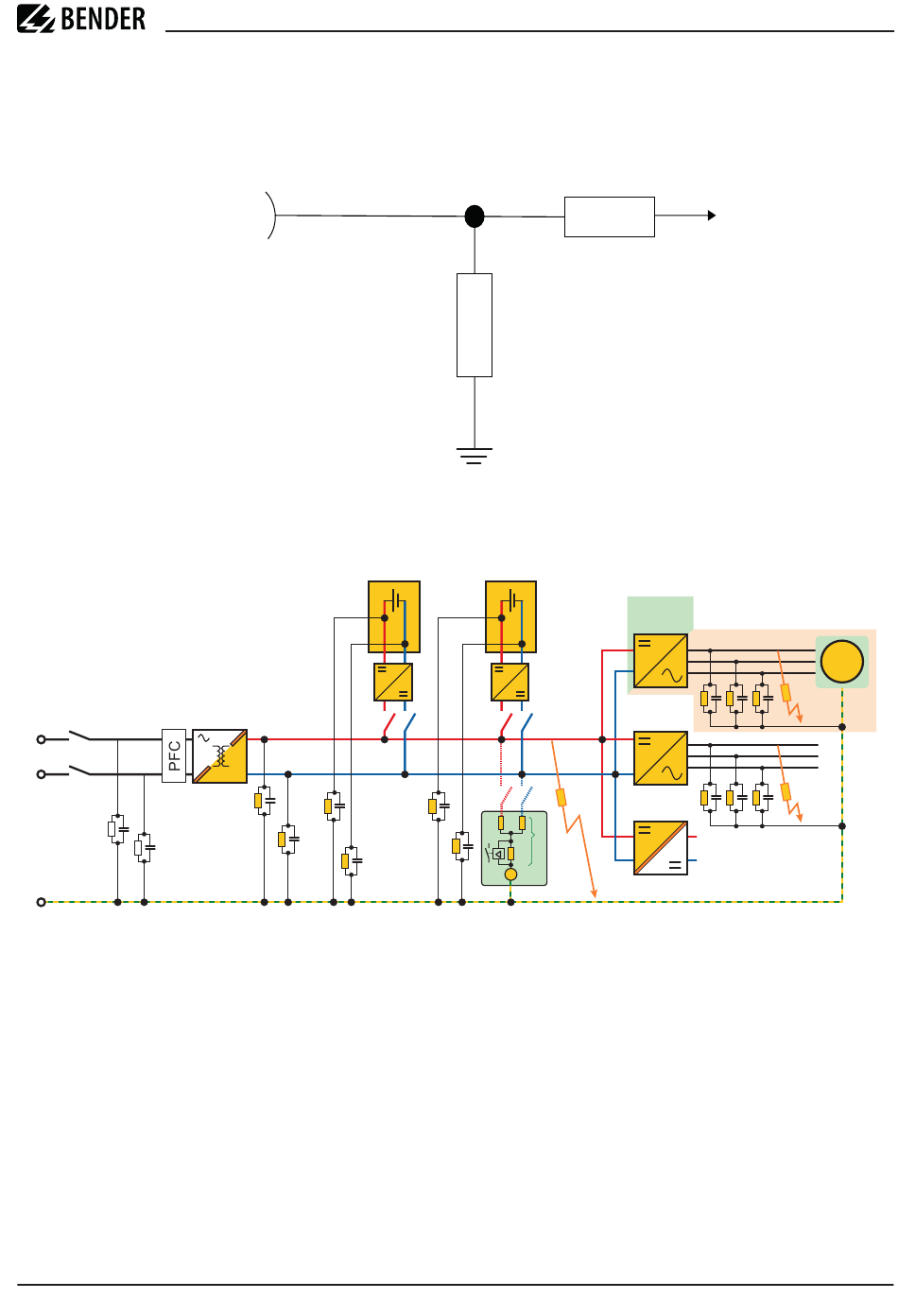

5.2.2 Anschlussbild 100 Ω-/2,2 kΩ-Widerstand an HST_1/HST_2
5.3

Typische Anwendung

Eingang Elektrofahrzeug
R
AC1
C
AC1
R
AC2
C
AC2
5.4

Spezielle Anwendungshinweise

• Sind die HV2-Klemmen den HV1-Klemmen parallelgeschaltet (d. h. galvanisch verbundene
HV-Anlage), wird der gemessene Isolationswiderstand einschließlich +10 % Versatz zum ech-
ten Isolationswert überwacht.
• Die HV2-Klemmen können für die Spannungsüberwachung in abgeschalteten HV-Bereiche
(z. B. Spannungsüberwachung eines Ladesteckers) verwendet werden.
HST_1/HST_2
RESS 1
R
R
DC1
BAT1
C
C
DC1
BAT1
R
DC2
C
DC2
R
C
2,2 kΩ
Kl. 31
RESS 2
R
BAT3
C
BAT3
R
R
R
i
BAT4
C
R
BAT4
m
BAT2
BAT2
U
G
m
Elektrisches Chassis/Schutzpotentialausgleich
