T_30
nur
Fehler
R
ISOMETER
Warnung
iso165C-1
HS_CAN_H
HS_CAN_L
T_31_KE
T_31_E
3.3

Funktionsbeschreibung

Die ISOMETER® iso165C und iso165C-1 bestehen aus zwei Hauptkomponenten, dem Fahrzeug-
Schnittstellen-Controller (VIFC) und dem Isolationsüberwachungs-Controller (IMC). Der VIFC besteht aus
einem Mikrocontroller mit UART-Kommunikationsschnittstelle, der die Anfragen von dem HS-CAN-Bus
transparent übersetzt und an den IMC überträgt. Die entsprechenden IMC-Antworten werden über den
HS-CAN-Bus an die anfragende Instanz zurückgeschickt. Der VIFC überwacht den Betriebszustand des
IMCs über ein sogenanntes „Alive"-Signal und fragt intern und zyklisch den Isolationswert und den
Betriebszustand des IMCs ab. Die Ergebnisse werden zyklisch als eine formlose Nachricht über den HS-
CAN-Bus ausgesendet.
Der IMC besteht aus den HV-Steckverbindern mit HV-Ankopplungsrelais, dem Messkreis und einem
Mikrocontroller für die Analyse der Messergebnisse. Mit Hilfe der Messergebnisse erzeugt der IMC eine
interne Alarminformation, die kodiert wird, um das zuvor erwähnte „Alive"-Signal zu generieren. Dieses
Signal wird parallel zu den Messungen und der Statusinformation an den VIFC übertragen und von dort
über den HS-CAN-Bus. Der IMC ist von der Fahrzeugumgebung galvanisch getrennt.
Beim ersten Einschalten führt das ISOMETER® iso165C erst dann Messungen durch, wenn die
Kommunikation zwischen dem VIFC und dem IMC aufgebaut ist. Außerdem sind die HV-
Ankopplungsrelais des HV1-Spannungspfads standardmäßig offen und deshalb ist keine gültige
Messung der Spannung HV1 und des Isolationswiderstands möglich, bis diese Relais durch einen exter-
nen Befehl geschlossen werden. Sobald diese Voraussetzungen erfüllt sind, kann das ISOMETER®
iso165C sofort mit der Messung der Spannungen HV1, HV2 und des Isolationswiderstands beginnen.
Bei dem ISOMETER® iso165C-1 werden die HV-Ankopplungsrelais des HV1-Spannungspfads allerdings
während des Einschaltens automatisch geschlossen.

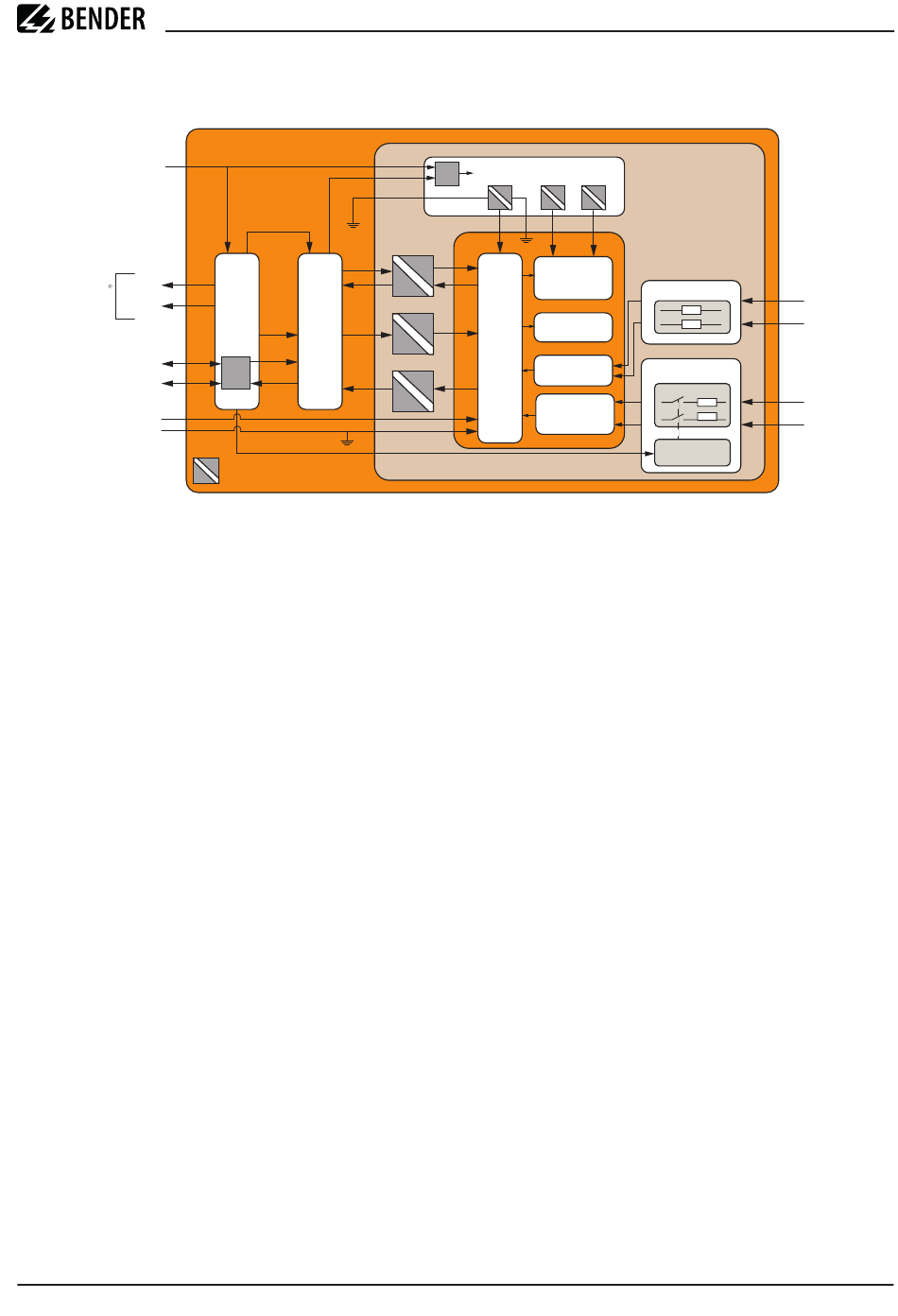

iso165
GNDD
INH
VCC_1
Tx
Rx
VIFC
SBC
Reset
Reset
CAN
Phy
Alive
GNDD
Galvanische Trennung
ISOMETER® iso165C + iso165C-1
interne Stromversorgung
VCC_2
+5 V +12 V -12 V
GND_ISO
+ 40 V Mess-
spannungs-
quelle
Messpuls-
IMC
generator
Filter-
schaltung 2
Filter-
schaltung 1
iso165C_C1_D00154_06_M_XXDE / 03.2021
HV 2
HV_2_POS
HV_2_NEG
HV 1
HV-Relais
HV_1_POS
HV_1_NEG
HV-Relais-
Ansteuerung
