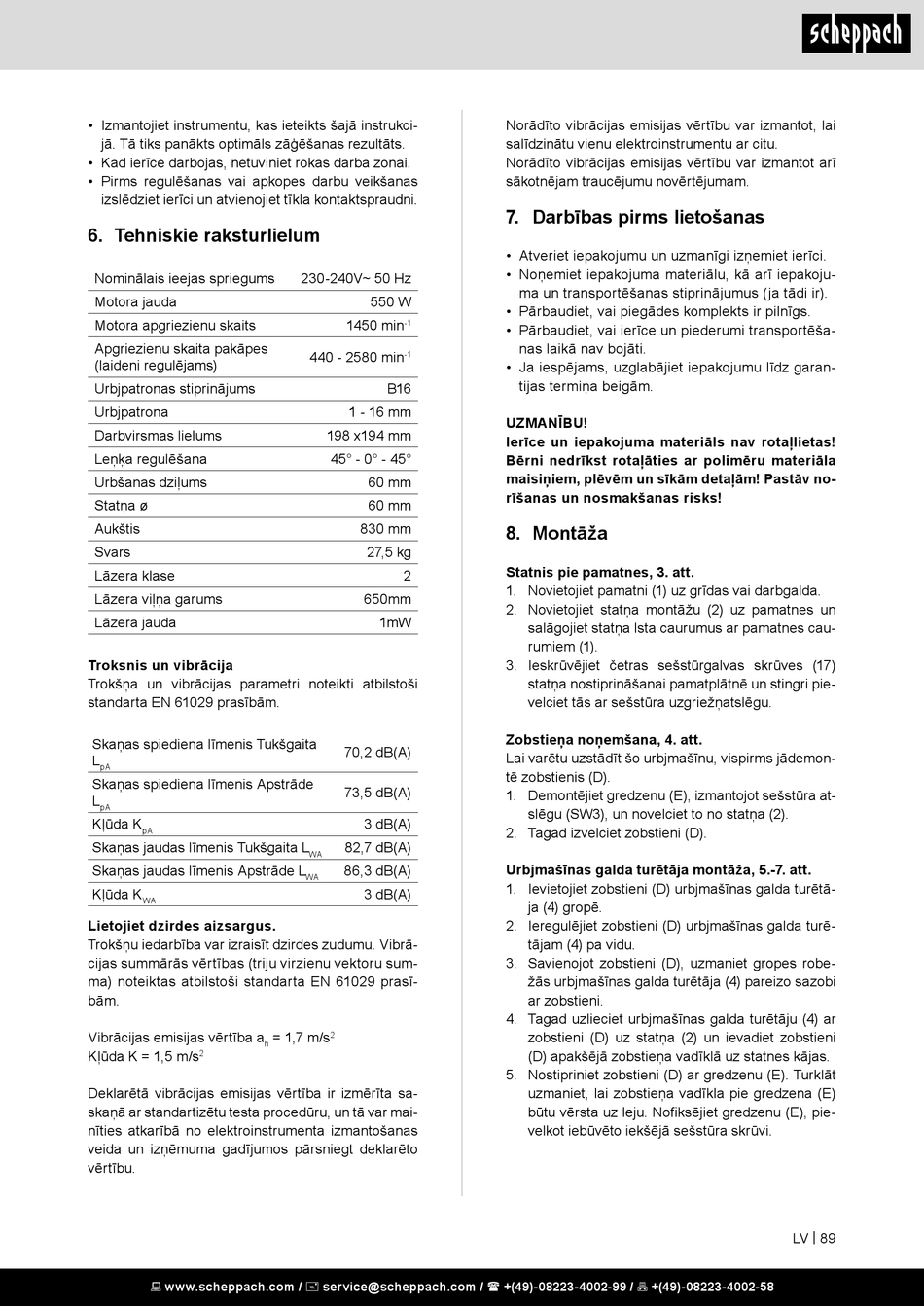

• Izmantojiet instrumentu, kas ieteikts šajā instrukci-
jā. Tā tiks panākts optimāls zāģēšanas rezultāts.
• Kad ierīce darbojas, netuviniet rokas darba zonai.
• Pirms regulēšanas vai apkopes darbu veikšanas
izslēdziet ierīci un atvienojiet tīkla kontaktspraudni.

6. Tehniskie raksturlielum

Nominālais ieejas spriegums
Motora jauda
Motora apgriezienu skaits
Apgriezienu skaita pakāpes
(laideni regulējams)
Urbjpatronas stiprinājums
Urbjpatrona
Darbvirsmas lielums
Leņķa regulēšana
Urbšanas dziļums
Statņa ø
Aukštis
Svars
Lāzera klase
Lāzera viļņa garums
Lāzera jauda
Troksnis un vibrācija
Trokšņa un vibrācijas parametri noteikti atbilstoši
standarta EN 61029 prasībām.
Skaņas spiediena līmenis Tukšgaita
L
pA
Skaņas spiediena līmenis Apstrāde
L
pA
Kļūda K
pA
Skaņas jaudas līmenis Tukšgaita L
Skaņas jaudas līmenis Apstrāde L
Kļūda K
WA
Lietojiet dzirdes aizsargus.
Trokšņu iedarbība var izraisīt dzirdes zudumu. Vibrā-
cijas summārās vērtības (triju virzienu vektoru sum-
ma) noteiktas atbilstoši standarta EN 61029 prasī-
bām.
Vibrācijas emisijas vērtība a
Kļūda K = 1,5 m/s
2
Deklarētā vibrācijas emisijas vērtība ir izmērīta sa-
skaņā ar standartizētu testa procedūru, un tā var mai-
nīties atkarībā no elektroinstrumenta izmantošanas
veida un izņēmuma gadījumos pārsniegt deklarēto
vērtību.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230-240V~ 50 Hz
550 W
1450 min
-1
440 - 2580 min
-1
B16
1 - 16 mm
198 x194 mm
45° - 0° - 45°
60 mm
60 mm
830 mm
27,5 kg
2
650mm
1mW
70,2 dB(A)
73,5 dB(A)
3 dB(A)
82,7 dB(A)
WA
86,3 dB(A)
WA
3 dB(A)
= 1,7 m/s
2
h
Norādīto vibrācijas emisijas vērtību var izmantot, lai
salīdzinātu vienu elektroinstrumentu ar citu.
Norādīto vibrācijas emisijas vērtību var izmantot arī
sākotnējam traucējumu novērtējumam.
7. Darbības pirms lietošanas
• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.
• Noņemiet iepakojuma materiālu, kā arī iepakoju-
ma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēša-
nas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garan-
tijas termiņa beigām.
UZMANĪBU!
Ierīce un iepakojuma materiāls nav rotaļlietas!
Bērni nedrīkst rotaļāties ar polimēru materiāla
maisiņiem, plēvēm un sīkām detaļām! Pastāv no-
rīšanas un nosmakšanas risks!
8. Montāža
Statnis pie pamatnes, 3. att.
1. Novietojiet pamatni (1) uz grīdas vai darbgalda.
2. Novietojiet statņa montāžu (2) uz pamatnes un
salāgojiet statņa lsta caurumus ar pamatnes cau-
rumiem (1).
3. Ieskrūvējiet četras sešstūrgalvas skrūves (17)
statņa nostiprināšanai pamatplātnē un stingri pie-
velciet tās ar sešstūra uzgriežņatslēgu.
Zobstieņa noņemšana, 4. att.
Lai varētu uzstādīt šo urbjmašīnu, vispirms jādemon-
tē zobstienis (D).
1. Demontējiet gredzenu (E), izmantojot sešstūra at-
slēgu (SW3), un novelciet to no statņa (2).
2. Tagad izvelciet zobstieni (D).
Urbjmašīnas galda turētāja montāža, 5.-7. att.
1. Ievietojiet zobstieni (D) urbjmašīnas galda turētā-
ja (4) gropē.
2. Ieregulējiet zobstieni (D) urbjmašīnas galda turē-
tājam (4) pa vidu.
3. Savienojot zobstieni (D), uzmaniet gropes robe-
žās urbjmašīnas galda turētāja (4) pareizo sazobi
ar zobstieni.
4. Tagad uzlieciet urbjmašīnas galda turētāju (4) ar
zobstieni (D) uz statņa (2) un ievadiet zobstieni
(D) apakšējā zobstieņa vadīklā uz statnes kājas.
5. Nostipriniet zobstieni (D) ar gredzenu (E). Turklāt
uzmaniet, lai zobstieņa vadīkla pie gredzena (E)
būtu vērsta uz leju. Nofiksējiet gredzenu (E), pie-
velkot iebūvēto iekšējā sešstūra skrūvi.
