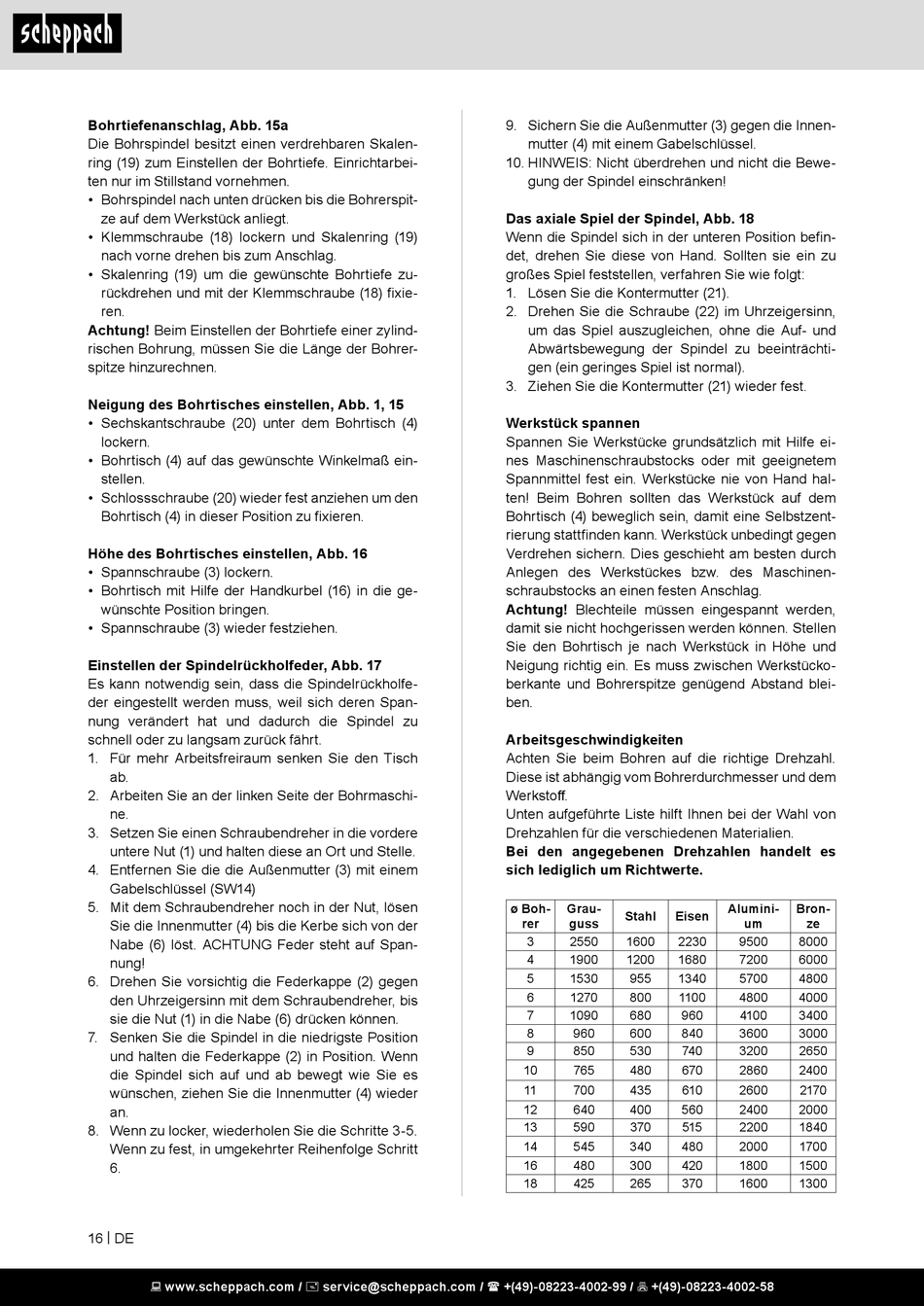

Scheppach DP19Vario Original Bedienungsanleitung Seite 16

Bohrtiefenanschlag, Abb. 15a
Die Bohrspindel besitzt einen verdrehbaren Skalen-
ring (19) zum Einstellen der Bohrtiefe. Einrichtarbei-
ten nur im Stillstand vornehmen.
• Bohrspindel nach unten drücken bis die Bohrerspit-
ze auf dem Werkstück anliegt.
• Klemmschraube (18) lockern und Skalenring (19)
nach vorne drehen bis zum Anschlag.
• Skalenring (19) um die gewünschte Bohrtiefe zu-
rückdrehen und mit der Klemmschraube (18) fixie-
ren.
Achtung! Beim Einstellen der Bohrtiefe einer zylind-
rischen Bohrung, müssen Sie die Länge der Bohrer-
spitze hinzurechnen.
Neigung des Bohrtisches einstellen, Abb. 1, 15
• Sechskantschraube (20) unter dem Bohrtisch (4)
lockern.
• Bohrtisch (4) auf das gewünschte Winkelmaß ein-
stellen.
• Schlossschraube (20) wieder fest anziehen um den
Bohrtisch (4) in dieser Position zu fixieren.
Höhe des Bohrtisches einstellen, Abb. 16
• Spannschraube (3) lockern.
• Bohrtisch mit Hilfe der Handkurbel (16) in die ge-
wünschte Position bringen.
• Spannschraube (3) wieder festziehen.
Einstellen der Spindelrückholfeder, Abb. 17
Es kann notwendig sein, dass die Spindelrückholfe-
der eingestellt werden muss, weil sich deren Span-
nung verändert hat und dadurch die Spindel zu
schnell oder zu langsam zurück fährt.
1. Für mehr Arbeitsfreiraum senken Sie den Tisch
ab.
2. Arbeiten Sie an der linken Seite der Bohrmaschi-
ne.
3. Setzen Sie einen Schraubendreher in die vordere
untere Nut (1) und halten diese an Ort und Stelle.
4. Entfernen Sie die die Außenmutter (3) mit einem
Gabelschlüssel (SW14)
5. Mit dem Schraubendreher noch in der Nut, lösen
Sie die Innenmutter (4) bis die Kerbe sich von der
Nabe (6) löst. ACHTUNG Feder steht auf Span-
nung!
6. Drehen Sie vorsichtig die Federkappe (2) gegen
den Uhrzeigersinn mit dem Schraubendreher, bis
sie die Nut (1) in die Nabe (6) drücken können.
7. Senken Sie die Spindel in die niedrigste Position
und halten die Federkappe (2) in Position. Wenn
die Spindel sich auf und ab bewegt wie Sie es
wünschen, ziehen Sie die Innenmutter (4) wieder
an.
8. Wenn zu locker, wiederholen Sie die Schritte 3-5.
Wenn zu fest, in umgekehrter Reihenfolge Schritt
6.
16 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9. Sichern Sie die Außenmutter (3) gegen die Innen-
mutter (4) mit einem Gabelschlüssel.
10. HINWEIS: Nicht überdrehen und nicht die Bewe-
gung der Spindel einschränken!
Das axiale Spiel der Spindel, Abb. 18
Wenn die Spindel sich in der unteren Position befin-
det, drehen Sie diese von Hand. Sollten sie ein zu
großes Spiel feststellen, verfahren Sie wie folgt:
1. Lösen Sie die Kontermutter (21).
2. Drehen Sie die Schraube (22) im Uhrzeigersinn,
um das Spiel auszugleichen, ohne die Auf- und
Abwärtsbewegung der Spindel zu beeinträchti-
gen (ein geringes Spiel ist normal).
3. Ziehen Sie die Kontermutter (21) wieder fest.
Werkstück spannen
Spannen Sie Werkstücke grundsätzlich mit Hilfe ei-
nes Maschinenschraubstocks oder mit geeignetem
Spannmittel fest ein. Werkstücke nie von Hand hal-
ten! Beim Bohren sollten das Werkstück auf dem
Bohrtisch (4) beweglich sein, damit eine Selbstzent-
rierung stattfinden kann. Werkstück unbedingt gegen
Verdrehen sichern. Dies geschieht am besten durch
Anlegen des Werkstückes bzw. des Maschinen-
schraubstocks an einen festen Anschlag.
Achtung! Blechteile müssen eingespannt werden,
damit sie nicht hochgerissen werden können. Stellen
Sie den Bohrtisch je nach Werkstück in Höhe und
Neigung richtig ein. Es muss zwischen Werkstücko-
berkante und Bohrerspitze genügend Abstand blei-
ben.
Arbeitsgeschwindigkeiten
Achten Sie beim Bohren auf die richtige Drehzahl.
Diese ist abhängig vom Bohrerdurchmesser und dem
Werkstoff.
Unten aufgeführte Liste hilft Ihnen bei der Wahl von
Drehzahlen für die verschiedenen Materialien.
Bei den angegebenen Drehzahlen handelt es
sich lediglich um Richtwerte.
ø Boh- Grau-
Stahl Eisen
rer guss
3 2550 1600 2230
4 1900 1200 1680
5 1530 955 1340
6 1270 800 1100
7 1090 680
8 960 600
9 850 530
10 765 480
11 700 435
12 640 400
13 590 370
14 545 340
16 480 300
18 425 265
Alumini- Bron-
um ze
9500 8000
7200 6000
5700 4800
4800 4000
960 4100 3400
840 3600 3000
740 3200 2650
670 2860 2400
610 2600 2170
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
370 1600 1300
