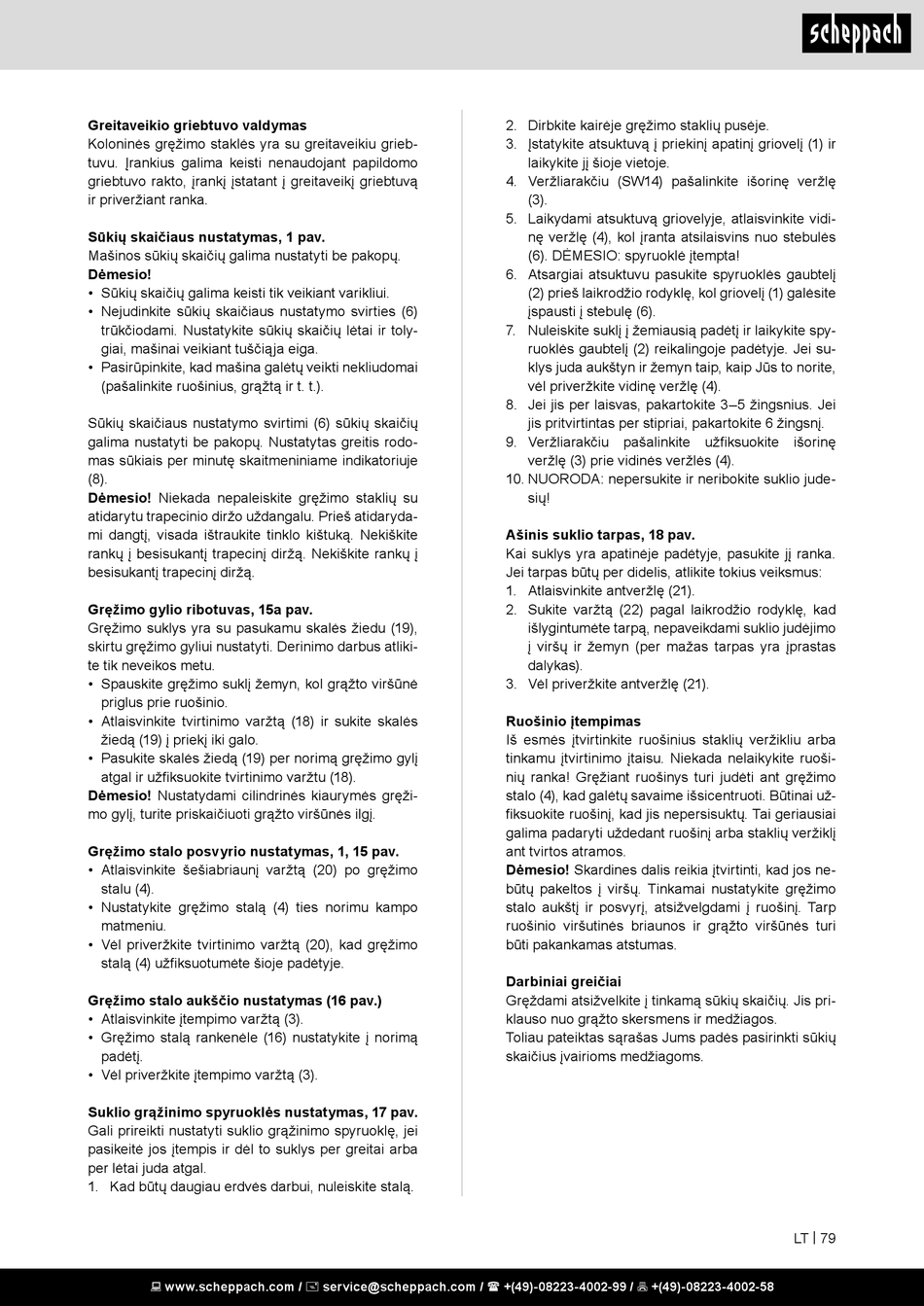

Greitaveikio griebtuvo valdymas
Koloninės gręžimo staklės yra su greitaveikiu grieb-
tuvu. Įrankius galima keisti nenaudojant papildomo
griebtuvo rakto, įrankį įstatant į greitaveikį griebtuvą
ir priveržiant ranka.
Sūkių skaičiaus nustatymas, 1 pav.
Mašinos sūkių skaičių galima nustatyti be pakopų.
Dėmesio!
• Sūkių skaičių galima keisti tik veikiant varikliui.
• Nejudinkite sūkių skaičiaus nustatymo svirties (6)
trūkčiodami. Nustatykite sūkių skaičių lėtai ir toly-
giai, mašinai veikiant tuščiąja eiga.
• Pasirūpinkite, kad mašina galėtų veikti nekliudomai
(pašalinkite ruošinius, grąžtą ir t. t.).
Sūkių skaičiaus nustatymo svirtimi (6) sūkių skaičių
galima nustatyti be pakopų. Nustatytas greitis rodo-
mas sūkiais per minutę skaitmeniniame indikatoriuje
(8).
Dėmesio! Niekada nepaleiskite gręžimo staklių su
atidarytu trapecinio diržo uždangalu. Prieš atidaryda-
mi dangtį, visada ištraukite tinklo kištuką. Nekiškite
rankų į besisukantį trapecinį diržą. Nekiškite rankų į
besisukantį trapecinį diržą.
Gręžimo gylio ribotuvas, 15a pav.
Gręžimo suklys yra su pasukamu skalės žiedu (19),
skirtu gręžimo gyliui nustatyti. Derinimo darbus atliki-
te tik neveikos metu.
• Spauskite gręžimo suklį žemyn, kol grąžto viršūnė
priglus prie ruošinio.
• Atlaisvinkite tvirtinimo varžtą (18) ir sukite skalės
žiedą (19) į priekį iki galo.
• Pasukite skalės žiedą (19) per norimą gręžimo gylį
atgal ir užfiksuokite tvirtinimo varžtu (18).
Dėmesio! Nustatydami cilindrinės kiaurymės gręži-
mo gylį, turite priskaičiuoti grąžto viršūnės ilgį.
Gręžimo stalo posvyrio nustatymas, 1, 15 pav.
• Atlaisvinkite šešiabriaunį varžtą (20) po gręžimo
stalu (4).
• Nustatykite gręžimo stalą (4) ties norimu kampo
matmeniu.
• Vėl priveržkite tvirtinimo varžtą (20), kad gręžimo
stalą (4) užfiksuotumėte šioje padėtyje.
Gręžimo stalo aukščio nustatymas (16 pav.)
• Atlaisvinkite įtempimo varžtą (3).
• Gręžimo stalą rankenėle (16) nustatykite į norimą
padėtį.
• Vėl priveržkite įtempimo varžtą (3).
Suklio grąžinimo spyruoklės nustatymas, 17 pav.
Gali prireikti nustatyti suklio grąžinimo spyruoklę, jei
pasikeitė jos įtempis ir dėl to suklys per greitai arba
per lėtai juda atgal.
1. Kad būtų daugiau erdvės darbui, nuleiskite stalą.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2. Dirbkite kairėje gręžimo staklių pusėje.
3. Įstatykite atsuktuvą į priekinį apatinį griovelį (1) ir
laikykite jį šioje vietoje.
4. Veržliarakčiu (SW14) pašalinkite išorinę veržlę
(3).
5. Laikydami atsuktuvą griovelyje, atlaisvinkite vidi-
nę veržlę (4), kol įranta atsilaisvins nuo stebulės
(6). DĖMESIO: spyruoklė įtempta!
6. Atsargiai atsuktuvu pasukite spyruoklės gaubtelį
(2) prieš laikrodžio rodyklę, kol griovelį (1) galėsite
įspausti į stebulę (6).
7. Nuleiskite suklį į žemiausią padėtį ir laikykite spy-
ruoklės gaubtelį (2) reikalingoje padėtyje. Jei su-
klys juda aukštyn ir žemyn taip, kaip Jūs to norite,
vėl priveržkite vidinę veržlę (4).
8. Jei jis per laisvas, pakartokite 3–5 žingsnius. Jei
jis pritvirtintas per stipriai, pakartokite 6 žingsnį.
9. Veržliarakčiu pašalinkite užfiksuokite išorinę
veržlę (3) prie vidinės veržlės (4).
10. NUORODA: nepersukite ir neribokite suklio jude-
sių!
Ašinis suklio tarpas, 18 pav.
Kai suklys yra apatinėje padėtyje, pasukite jį ranka.
Jei tarpas būtų per didelis, atlikite tokius veiksmus:
1. Atlaisvinkite antveržlę (21).
2. Sukite varžtą (22) pagal laikrodžio rodyklę, kad
išlygintumėte tarpą, nepaveikdami suklio judėjimo
į viršų ir žemyn (per mažas tarpas yra įprastas
dalykas).
3. Vėl priveržkite antveržlę (21).
Ruošinio įtempimas
Iš esmės įtvirtinkite ruošinius staklių veržikliu arba
tinkamu įtvirtinimo įtaisu. Niekada nelaikykite ruoši-
nių ranka! Gręžiant ruošinys turi judėti ant gręžimo
stalo (4), kad galėtų savaime išsicentruoti. Būtinai už-
fiksuokite ruošinį, kad jis nepersisuktų. Tai geriausiai
galima padaryti uždedant ruošinį arba staklių veržiklį
ant tvirtos atramos.
Dėmesio! Skardines dalis reikia įtvirtinti, kad jos ne-
būtų pakeltos į viršų. Tinkamai nustatykite gręžimo
stalo aukštį ir posvyrį, atsižvelgdami į ruošinį. Tarp
ruošinio viršutinės briaunos ir grąžto viršūnės turi
būti pakankamas atstumas.
Darbiniai greičiai
Gręždami atsižvelkite į tinkamą sūkių skaičių. Jis pri-
klauso nuo grąžto skersmens ir medžiagos.
Toliau pateiktas sąrašas Jums padės pasirinkti sūkių
skaičius įvairioms medžiagoms.
LT | 79
