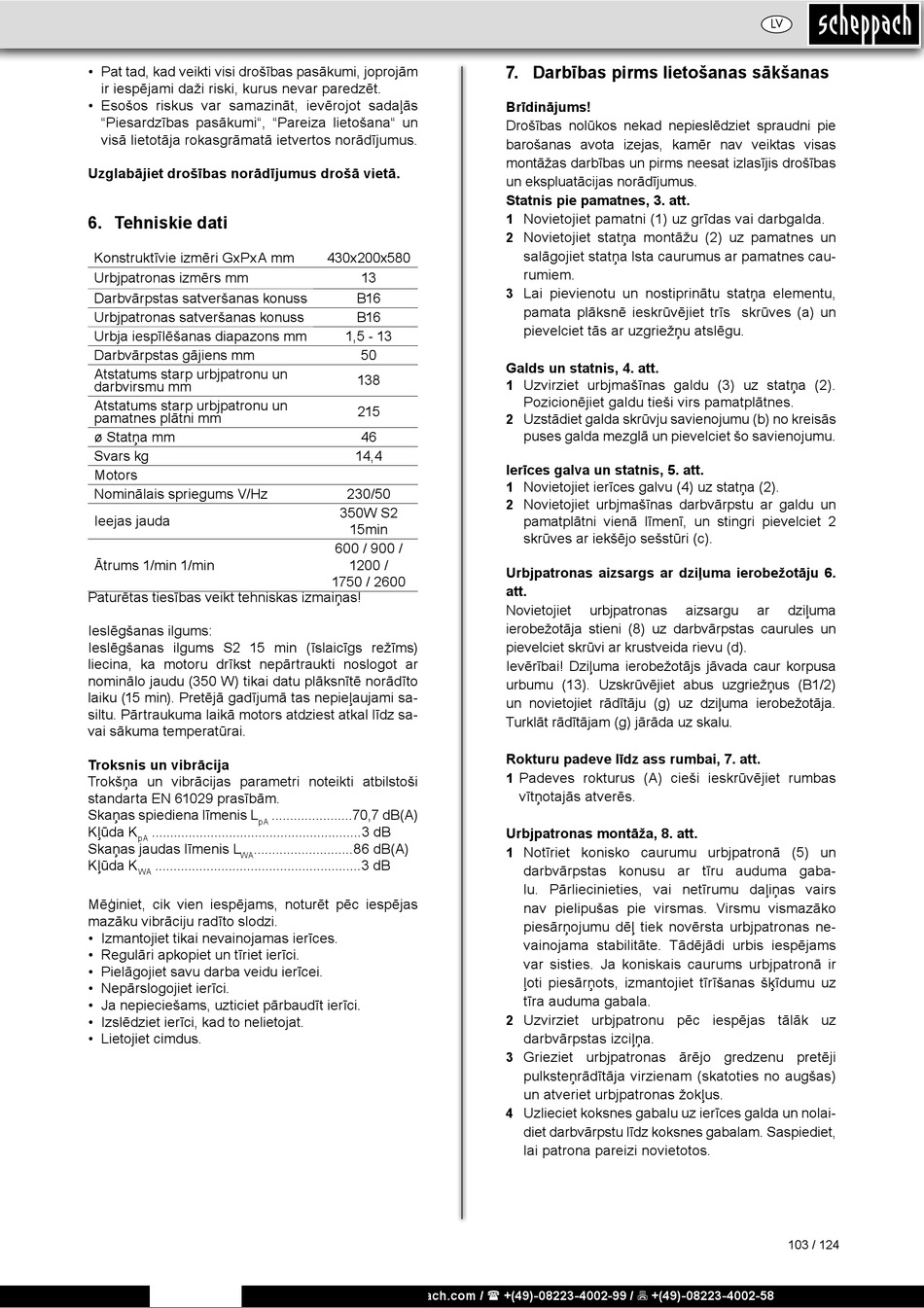

• Pat tad, kad veikti visi drošības pasākumi, joprojām
ir iespējami daži riski, kurus nevar paredzēt.
• Esošos riskus var samazināt, ievērojot sadaļās
"Piesardzības pasākumi", "Pareiza lietošana" un
visā lietotāja rokasgrāmatā ietvertos norādījumus.
Uzglabājiet drošības norādījumus drošā vietā.

6. Tehniskie dati

Konstruktīvie izmēri GxPxA mm
Urbjpatronas izmērs mm
Darbvārpstas satveršanas konuss
Urbjpatronas satveršanas konuss
Urbja iespīlēšanas diapazons mm
Darbvārpstas gājiens mm
Atstatums starp urbjpatronu un
darbvirsmu mm
Atstatums starp urbjpatronu un
pamatnes plātni mm
ø Statņa mm
Svars kg
Motors
Nominālais spriegums V/Hz
Ieejas jauda
Ātrums 1/min 1/min
Paturētas tiesības veikt tehniskas izmaiņas!
Ieslēgšanas ilgums:
Ieslēgšanas ilgums S2 15 min (īslaicīgs režīms)
liecina, ka motoru drīkst nepārtraukti noslogot ar
nominālo jaudu (350 W) tikai datu plāksnītē norādīto
laiku (15 min). Pretējā gadījumā tas nepieļaujami sa-
siltu. Pārtraukuma laikā motors atdziest atkal līdz sa-
vai sākuma temperatūrai.
Troksnis un vibrācija
Trokšņa un vibrācijas parametri noteikti atbilstoši
standarta EN 61029 prasībām.
Skaņas spiediena līmenis L
pA
Kļūda K .........................................................3 dB
pA
Skaņas jaudas līmenis L ...........................86 dB(A)
WA
Kļūda K ........................................................3 dB
WA
Mēģiniet, cik vien iespējams, noturēt pēc iespējas
mazāku vibrāciju radīto slodzi.
• Izmantojiet tikai nevainojamas ierīces.
• Regulāri apkopiet un tīriet ierīci.
• Pielāgojiet savu darba veidu ierīcei.
• Nepārslogojiet ierīci.
• Ja nepieciešams, uzticiet pārbaudīt ierīci.
• Izslēdziet ierīci, kad to nelietojat.
• Lietojiet cimdus.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
430x200x580
13
B16
B16
1,5 - 13
50
138
215
46
14,4
230/50
350W S2
15min
600 / 900 /
1200 /
1750 / 2600
......................70,7 dB(A)
7. Darbības pirms lietošanas sākšanas
Brīdinājums!
Drošības nolūkos nekad nepieslēdziet spraudni pie
barošanas avota izejas, kamēr nav veiktas visas
montāžas darbības un pirms neesat izlasījis drošības
un ekspluatācijas norādījumus.
Statnis pie pamatnes, 3. att.
Novietojiet pamatni (1) uz grīdas vai darbgalda.
1
Novietojiet statņa montāžu (2) uz pamatnes un
2
salāgojiet statņa lsta caurumus ar pamatnes cau-
rumiem.
Lai pievienotu un nostiprinātu statņa elementu,
3
pamata plāksnē ieskrūvējiet trīs skrūves (a) un
pievelciet tās ar uzgriežņu atslēgu.
Galds un statnis, 4. att.
1 Uzvirziet urbjmašīnas galdu (3) uz statņa (2).
Pozicionējiet galdu tieši virs pamatplātnes.
2 Uzstādiet galda skrūvju savienojumu (b) no kreisās
puses galda mezglā un pievelciet šo savienojumu.
Ierīces galva un statnis, 5. att.
1 Novietojiet ierīces galvu (4) uz statņa (2).
Novietojiet urbjmašīnas darbvārpstu ar galdu un
2
pamatplātni vienā līmenī, un stingri pievelciet 2
skrūves ar iekšējo sešstūri (c).
Urbjpatronas aizsargs ar dziļuma ierobežotāju 6.
att.
Novietojiet urbjpatronas
ierobežotāja stieni (8) uz darbvārpstas caurules un
pievelciet skrūvi ar krustveida rievu (d).
Ievērībai! Dziļuma ierobežotājs jāvada caur korpusa
urbumu (13). Uzskrūvējiet abus uzgriežņus (B1/2)
un novietojiet rādītāju (g) uz dziļuma ierobežotāja.
Turklāt rādītājam (g) jārāda uz skalu.
Rokturu padeve līdz ass rumbai, 7. att.
Padeves rokturus (A) cieši ieskrūvējiet rumbas
1
vītņotajās atverēs.
Urbjpatronas montāža, 8. att.
Notīriet konisko caurumu urbjpatronā (5) un
1
darbvārpstas konusu ar tīru auduma gaba-
lu. Pārliecinieties, vai netīrumu daļiņas vairs
nav pielipušas pie virsmas. Virsmu vismazāko
piesārņojumu dēļ tiek novērsta urbjpatronas ne-
vainojama stabilitāte. Tādējādi urbis iespējams
var sisties. Ja koniskais caurums urbjpatronā ir
ļoti piesārņots, izmantojiet tīrīšanas šķīdumu uz
tīra auduma gabala.
Uzvirziet urbjpatronu pēc iespējas tālāk uz
2
darbvārpstas izciļņa.
3 Grieziet urbjpatronas ārējo gredzenu pretēji
pulksteņrādītāja virzienam (skatoties no augšas)
un atveriet urbjpatronas žokļus.
Uzlieciet koksnes gabalu uz ierīces galda un nolai-
4
diet darbvārpstu līdz koksnes gabalam. Saspiediet,
lai patrona pareizi novietotos.
LV
aizsargu ar dziļuma
