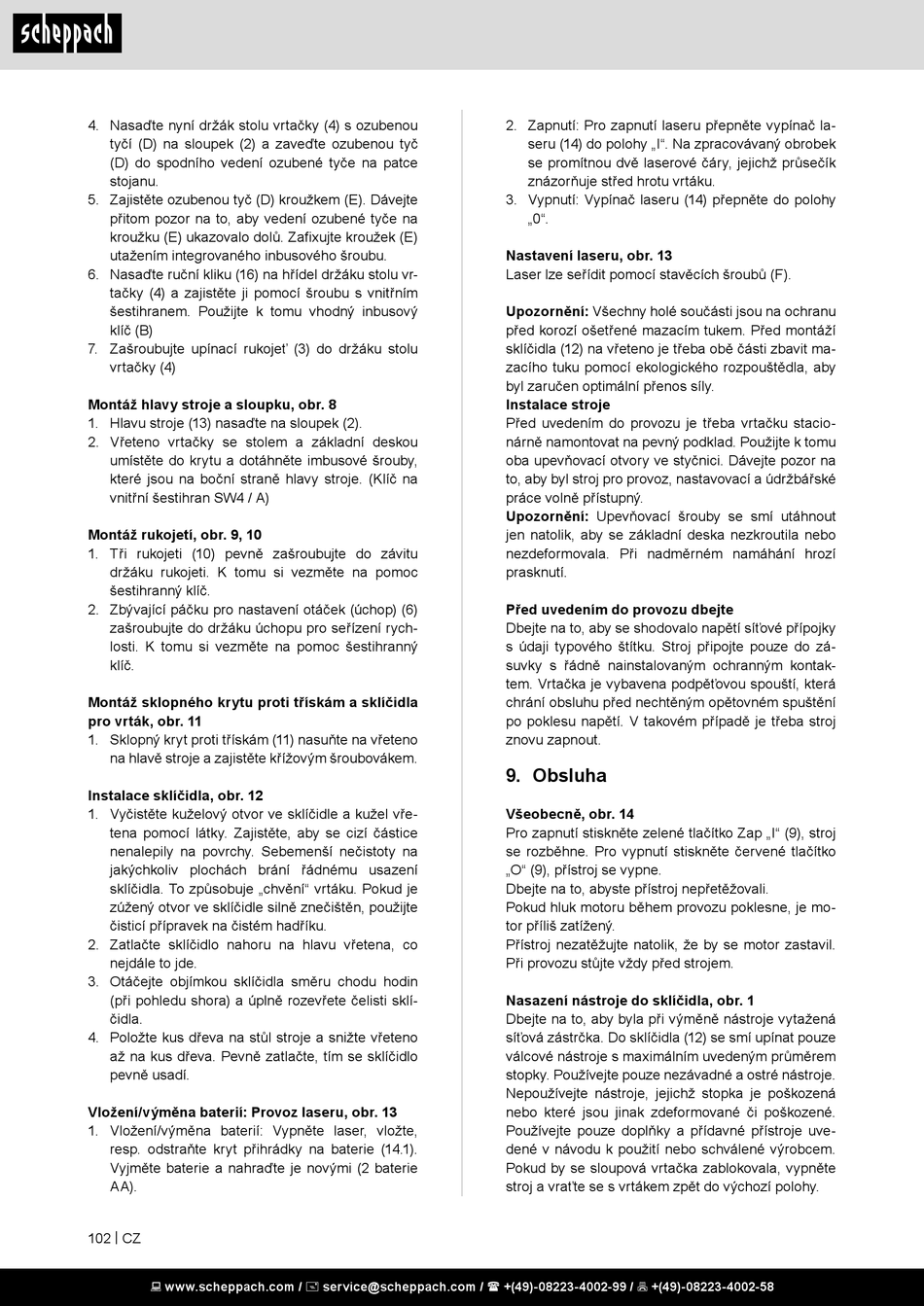

4. Nasaďte nyní držák stolu vrtačky (4) s ozubenou
tyčí (D) na sloupek (2) a zaveďte ozubenou tyč
(D) do spodního vedení ozubené tyče na patce
stojanu.
5. Zajistěte ozubenou tyč (D) kroužkem (E). Dávejte
přitom pozor na to, aby vedení ozubené tyče na
kroužku (E) ukazovalo dolů. Zafixujte kroužek (E)
utažením integrovaného inbusového šroubu.
6. Nasaďte ruční kliku (16) na hřídel držáku stolu vr-
tačky (4) a zajistěte ji pomocí šroubu s vnitřním
šestihranem. Použijte k tomu vhodný inbusový
klíč (B)
7. Zašroubujte upínací rukojeť (3) do držáku stolu
vrtačky (4)
Montáž hlavy stroje a sloupku, obr. 8
1. Hlavu stroje (13) nasaďte na sloupek (2).
2. Vřeteno vrtačky se stolem a základní deskou
umístěte do krytu a dotáhněte imbusové šrouby,
které jsou na boční straně hlavy stroje. (Klíč na
vnitřní šestihran SW4 / A)
Montáž rukojetí, obr. 9, 10
1. Tři rukojeti (10) pevně zašroubujte do závitu
držáku rukojeti. K tomu si vezměte na pomoc
šestihranný klíč.
2. Zbývající páčku pro nastavení otáček (úchop) (6)
zašroubujte do držáku úchopu pro seřízení rych-
losti. K tomu si vezměte na pomoc šestihranný
klíč.
Montáž sklopného krytu proti třískám a sklíčidla
pro vrták, obr. 11
1. Sklopný kryt proti třískám (11) nasuňte na vřeteno
na hlavě stroje a zajistěte křížovým šroubovákem.
Instalace sklíčidla, obr. 12
1. Vyčistěte kuželový otvor ve sklíčidle a kužel vře-
tena pomocí látky. Zajistěte, aby se cizí částice
nenalepily na povrchy. Sebemenší nečistoty na
jakýchkoliv plochách brání řádnému usazení
sklíčidla. To způsobuje „chvění" vrtáku. Pokud je
zúžený otvor ve sklíčidle silně znečištěn, použijte
čisticí přípravek na čistém hadříku.
2. Zatlačte sklíčidlo nahoru na hlavu vřetena, co
nejdále to jde.
3. Otáčejte objímkou sklíčidla směru chodu hodin
(při pohledu shora) a úplně rozevřete čelisti sklí-
čidla.
4. Položte kus dřeva na stůl stroje a snižte vřeteno
až na kus dřeva. Pevně zatlačte, tím se sklíčidlo
pevně usadí.
Vložení/výměna baterií: Provoz laseru, obr. 13
1. Vložení/výměna baterií: Vypněte laser, vložte,
resp. odstraňte kryt přihrádky na baterie (14.1).
Vyjměte baterie a nahraďte je novými (2 baterie
AA).
102 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2. Zapnutí: Pro zapnutí laseru přepněte vypínač la-
seru (14) do polohy „I". Na zpracovávaný obrobek
se promítnou dvě laserové čáry, jejichž průsečík
znázorňuje střed hrotu vrtáku.
3. Vypnutí: Vypínač laseru (14) přepněte do polohy
„0".
Nastavení laseru, obr. 13
Laser lze seřídit pomocí stavěcích šroubů (F).
Upozornění: Všechny holé součásti jsou na ochranu
před korozí ošetřené mazacím tukem. Před montáží
sklíčidla (12) na vřeteno je třeba obě části zbavit ma-
zacího tuku pomocí ekologického rozpouštědla, aby
byl zaručen optimální přenos síly.
Instalace stroje
Před uvedením do provozu je třeba vrtačku stacio-
nárně namontovat na pevný podklad. Použijte k tomu
oba upevňovací otvory ve styčnici. Dávejte pozor na
to, aby byl stroj pro provoz, nastavovací a údržbářské
práce volně přístupný.
Upozornění: Upevňovací šrouby se smí utáhnout
jen natolik, aby se základní deska nezkroutila nebo
nezdeformovala. Při nadměrném namáhání hrozí
prasknutí.
Před uvedením do provozu dbejte
Dbejte na to, aby se shodovalo napětí síťové přípojky
s údaji typového štítku. Stroj připojte pouze do zá-
suvky s řádně nainstalovaným ochranným kontak-
tem. Vrtačka je vybavena podpěťovou spouští, která
chrání obsluhu před nechtěným opětovném spuštění
po poklesu napětí. V takovém případě je třeba stroj
znovu zapnout.

9. Obsluha

Všeobecně, obr. 14
Pro zapnutí stiskněte zelené tlačítko Zap „I" (9), stroj
se rozběhne. Pro vypnutí stiskněte červené tlačítko
„O" (9), přístroj se vypne.
Dbejte na to, abyste přístroj nepřetěžovali.
Pokud hluk motoru během provozu poklesne, je mo-
tor příliš zatížený.
Přístroj nezatěžujte natolik, že by se motor zastavil.
Při provozu stůjte vždy před strojem.
Nasazení nástroje do sklíčidla, obr. 1
Dbejte na to, aby byla při výměně nástroje vytažená
síťová zástrčka. Do sklíčidla (12) se smí upínat pouze
válcové nástroje s maximálním uvedeným průměrem
stopky. Používejte pouze nezávadné a ostré nástroje.
Nepoužívejte nástroje, jejichž stopka je poškozená
nebo které jsou jinak zdeformované či poškozené.
Používejte pouze doplňky a přídavné přístroje uve-
dené v návodu k použití nebo schválené výrobcem.
Pokud by se sloupová vrtačka zablokovala, vypněte
stroj a vraťte se s vrtákem zpět do výchozí polohy.
