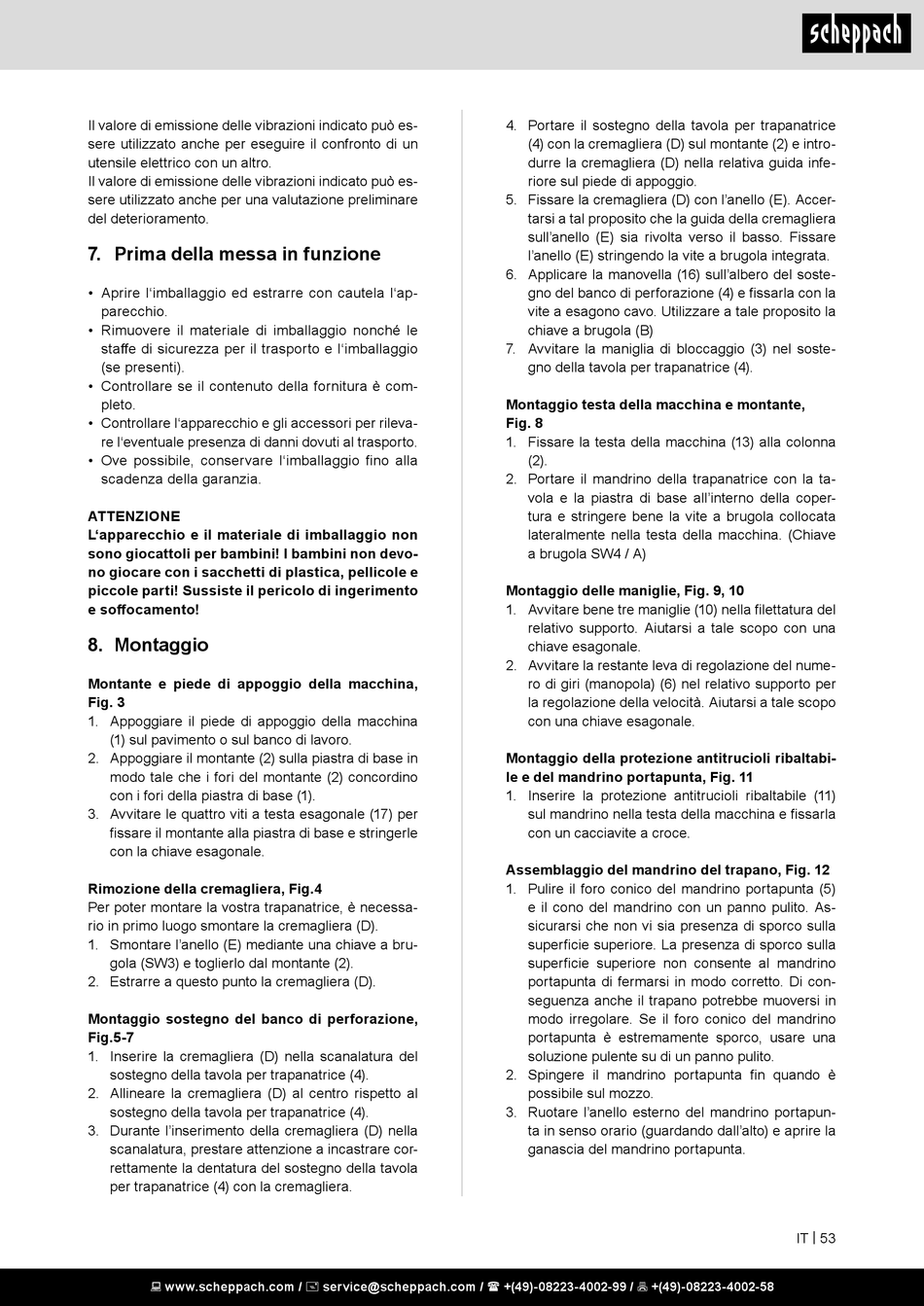

Il valore di emissione delle vibrazioni indicato può es-
sere utilizzato anche per eseguire il confronto di un
utensile elettrico con un altro.
Il valore di emissione delle vibrazioni indicato può es-
sere utilizzato anche per una valutazione preliminare
del deterioramento.

7. Prima della messa in funzione

• Aprire l'imballaggio ed estrarre con cautela l'ap-
parecchio.
• Rimuovere il materiale di imballaggio nonché le
staffe di sicurezza per il trasporto e l'imballaggio
(se presenti).
• Controllare se il contenuto della fornitura è com-
pleto.
• Controllare l'apparecchio e gli accessori per rileva-
re l'eventuale presenza di danni dovuti al trasporto.
• Ove possibile, conservare l'imballaggio fino alla
scadenza della garanzia.
ATTENZIONE
L'apparecchio e il materiale di imballaggio non
sono giocattoli per bambini! I bambini non devo-
no giocare con i sacchetti di plastica, pellicole e
piccole parti! Sussiste il pericolo di ingerimento
e soffocamento!

8. Montaggio

Montante e piede di appoggio della macchina,
Fig. 3
1. Appoggiare il piede di appoggio della macchina
(1) sul pavimento o sul banco di lavoro.
2. Appoggiare il montante (2) sulla piastra di base in
modo tale che i fori del montante (2) concordino
con i fori della piastra di base (1).
3. Avvitare le quattro viti a testa esagonale (17) per
fissare il montante alla piastra di base e stringerle
con la chiave esagonale.
Rimozione della cremagliera, Fig.4
Per poter montare la vostra trapanatrice, è necessa-
rio in primo luogo smontare la cremagliera (D).
1. Smontare l'anello (E) mediante una chiave a bru-
gola (SW3) e toglierlo dal montante (2).
2. Estrarre a questo punto la cremagliera (D).
Montaggio sostegno del banco di perforazione,
Fig.5-7
1. Inserire la cremagliera (D) nella scanalatura del
sostegno della tavola per trapanatrice (4).
2. Allineare la cremagliera (D) al centro rispetto al
sostegno della tavola per trapanatrice (4).
3. Durante l'inserimento della cremagliera (D) nella
scanalatura, prestare attenzione a incastrare cor-
rettamente la dentatura del sostegno della tavola
per trapanatrice (4) con la cremagliera.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
4. Portare il sostegno della tavola per trapanatrice
(4) con la cremagliera (D) sul montante (2) e intro-
durre la cremagliera (D) nella relativa guida infe-
riore sul piede di appoggio.
5. Fissare la cremagliera (D) con l'anello (E). Accer-
tarsi a tal proposito che la guida della cremagliera
sull'anello (E) sia rivolta verso il basso. Fissare
l'anello (E) stringendo la vite a brugola integrata.
6. Applicare la manovella (16) sull'albero del soste-
gno del banco di perforazione (4) e fissarla con la
vite a esagono cavo. Utilizzare a tale proposito la
chiave a brugola (B)
7. Avvitare la maniglia di bloccaggio (3) nel soste-
gno della tavola per trapanatrice (4).
Montaggio testa della macchina e montante,
Fig. 8
1. Fissare la testa della macchina (13) alla colonna
(2).
2. Portare il mandrino della trapanatrice con la ta-
vola e la piastra di base all'interno della coper-
tura e stringere bene la vite a brugola collocata
lateralmente nella testa della macchina. (Chiave
a brugola SW4 / A)
Montaggio delle maniglie, Fig. 9, 10
1. Avvitare bene tre maniglie (10) nella filettatura del
relativo supporto. Aiutarsi a tale scopo con una
chiave esagonale.
2. Avvitare la restante leva di regolazione del nume-
ro di giri (manopola) (6) nel relativo supporto per
la regolazione della velocità. Aiutarsi a tale scopo
con una chiave esagonale.
Montaggio della protezione antitrucioli ribaltabi-
le e del mandrino portapunta, Fig. 11
1. Inserire la protezione antitrucioli ribaltabile (11)
sul mandrino nella testa della macchina e fissarla
con un cacciavite a croce.
Assemblaggio del mandrino del trapano, Fig. 12
1. Pulire il foro conico del mandrino portapunta (5)
e il cono del mandrino con un panno pulito. As-
sicurarsi che non vi sia presenza di sporco sulla
superficie superiore. La presenza di sporco sulla
superficie superiore non consente al mandrino
portapunta di fermarsi in modo corretto. Di con-
seguenza anche il trapano potrebbe muoversi in
modo irregolare. Se il foro conico del mandrino
portapunta è estremamente sporco, usare una
soluzione pulente su di un panno pulito.
2. Spingere il mandrino portapunta fin quando è
possibile sul mozzo.
3. Ruotare l'anello esterno del mandrino portapun-
ta in senso orario (guardando dall'alto) e aprire la
ganascia del mandrino portapunta.
IT | 53
