ISOMETER® IRDH275BM-7
8
Externe RESET-Taste (Öffner oder Drahtbrücke), bei offenen
Klemmen wird keine Fehlermeldung gespeichert
9
STANDBY mit Hilfe des Funktionseingangs F1, F2: keine Iso-
lationsfehlermessung bei geschlossenem Kontakt
10
Stromausgang, galvanisch getrennt: 0...20 mA oder 4...20 mA
11
Serielle Schnittstelle RS-485
(Terminierung mittels 120 Ω-Widerstand)
12
Alarm-Relais 1; verfügbare Wechslerkontakte
13
Alarm-Relais 2 (Systemfehler-Relais);
verfügbare Wechslerkontakte
14
Anschluss des Ankoppelgeräts AGH675S-7 an den Umrichter:
einseitig vergossenes Hochspannungskabel mit dem Mittelpunkt
des DC-Zwischenkreises verbinden. Anschluss des Ankoppel-
geräts AGH675S-7MV15 an den Umrichter: einseitig vergossenes
Hochspannungskabel mit L+ und L- verbinden.

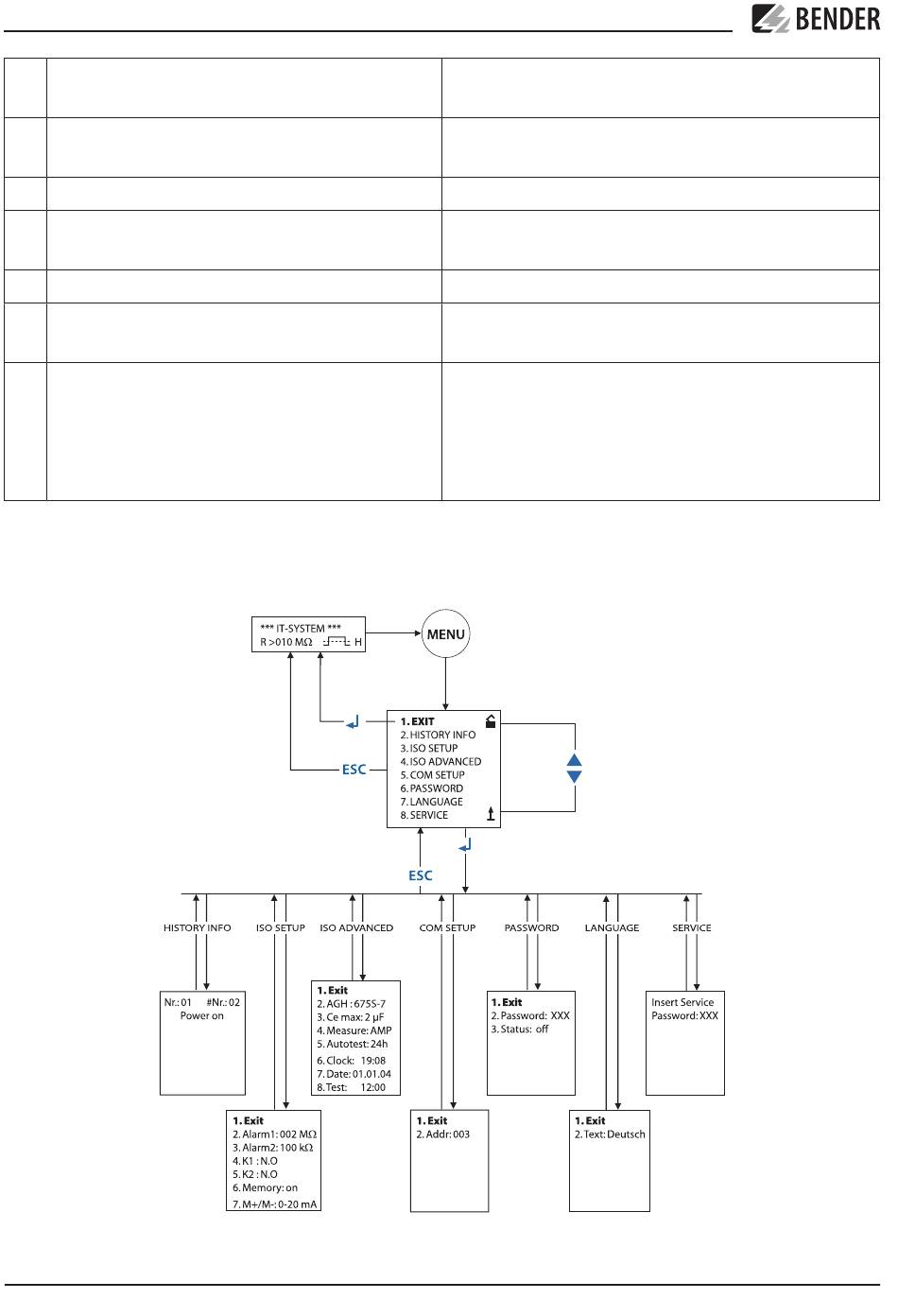

Menü-Struktur
6
IRDH275BM-7_D00123_01_Q_DEEN/ 03.2021
External RESET button (NC contact or wire jumper), when the terminals
are open, the fault message will not be stored
STANDBY by means of the function input F1, F2: When the contact is
closed, insulation measurement does not take place.
Current output, galvanically separated: 0...20 mA or 4...20 mA
Serial interface RS-485
(termination 120 Ω resistor)
Alarm relay 1; changeover contacts provided
Alarm relay 2 (system fault relay);
changeover contacts provided
Connection of the coupling device AGH675S-7 to the converter: connect
the high voltage cable encapsulated on one end to the mid-point of
Menu structure
the DC intermediate circuit. Connection of the two coupling devices
AGH675S-7MV15 to the converter: connect the high voltage cable
encapsulated on L+ and L-.
