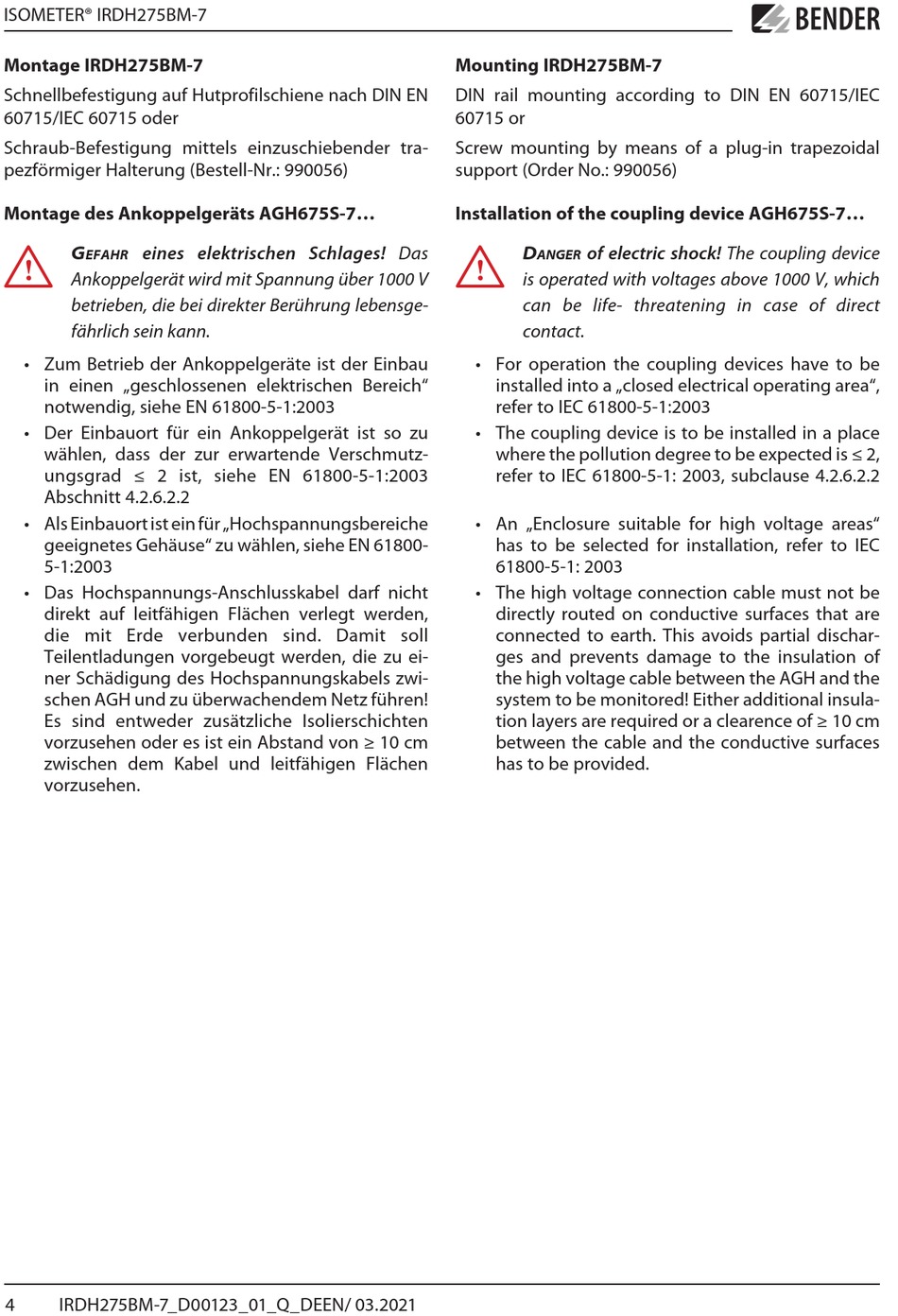

ISOMETER® IRDH275BM-7
Montage IRDH275BM-7
Schnellbefestigung auf Hutprofilschiene nach DIN EN
60715/IEC 60715 oder
Schraub-Befestigung mittels einzuschiebender tra-
pezförmiger Halterung (Bestell-Nr.: 990056)
Montage des Ankoppelgeräts AGH675S-7...
I
G
eines elektrischen Schlages! Das
efahr
Ankoppelgerät wird mit Spannung über 1000 V
betrieben, die bei direkter Berührung lebensge-
fährlich sein kann.
• Zum Betrieb der Ankoppelgeräte ist der Einbau
in einen „geschlossenen elektrischen Bereich"
notwendig, siehe EN 61800-5-1:2003
• Der Einbauort für ein Ankoppelgerät ist so zu
wählen, dass der zur erwartende Verschmutz-
ungsgrad ≤ 2 ist, siehe EN 61800-5-1:2003
Abschnitt 4.2.6.2.2
• Als Einbauort ist ein für „Hochspannungsbereiche
geeignetes Gehäuse" zu wählen, siehe EN 61800-
5-1:2003
• Das Hochspannungs-Anschlusskabel darf nicht
direkt auf leitfähigen Flächen verlegt werden,
die mit Erde verbunden sind. Damit soll
Teilentladungen vorgebeugt werden, die zu ei-
ner Schädigung des Hochspannungskabels zwi-
schen AGH und zu überwachendem Netz führen!
Es sind entweder zusätzliche Isolierschichten
vorzusehen oder es ist ein Abstand von ≥ 10 cm
zwischen dem Kabel und leitfähigen Flächen
vorzusehen.
4
IRDH275BM-7_D00123_01_Q_DEEN/ 03.2021
Mounting IRDH275BM-7
DIN rail mounting according to DIN EN 60715/IEC
60715 or
Screw mounting by means of a plug-in trapezoidal
support (Order No.: 990056)
Installation of the coupling device AGH675S-7...
I
D
of electric shock! The coupling device
anGer
is operated with voltages above 1000 V, which
can be life- threatening in case of direct
contact.
• For operation the coupling devices have to be
installed into a „closed electrical operating area",
refer to IEC 61800-5-1:2003
• The coupling device is to be installed in a place
where the pollution degree to be expected is ≤ 2,
refer to IEC 61800-5-1: 2003, subclause 4.2.6.2.2
• An „Enclosure suitable for high voltage areas"
has to be selected for installation, refer to IEC
61800-5-1: 2003
• The high voltage connection cable must not be
directly routed on conductive surfaces that are
connected to earth. This avoids partial dischar-
ges and prevents damage to the insulation of
the high voltage cable between the AGH and the
system to be monitored! Either additional insula-
tion layers are required or a clearence of ≥ 10 cm
between the cable and the conductive surfaces
has to be provided.
