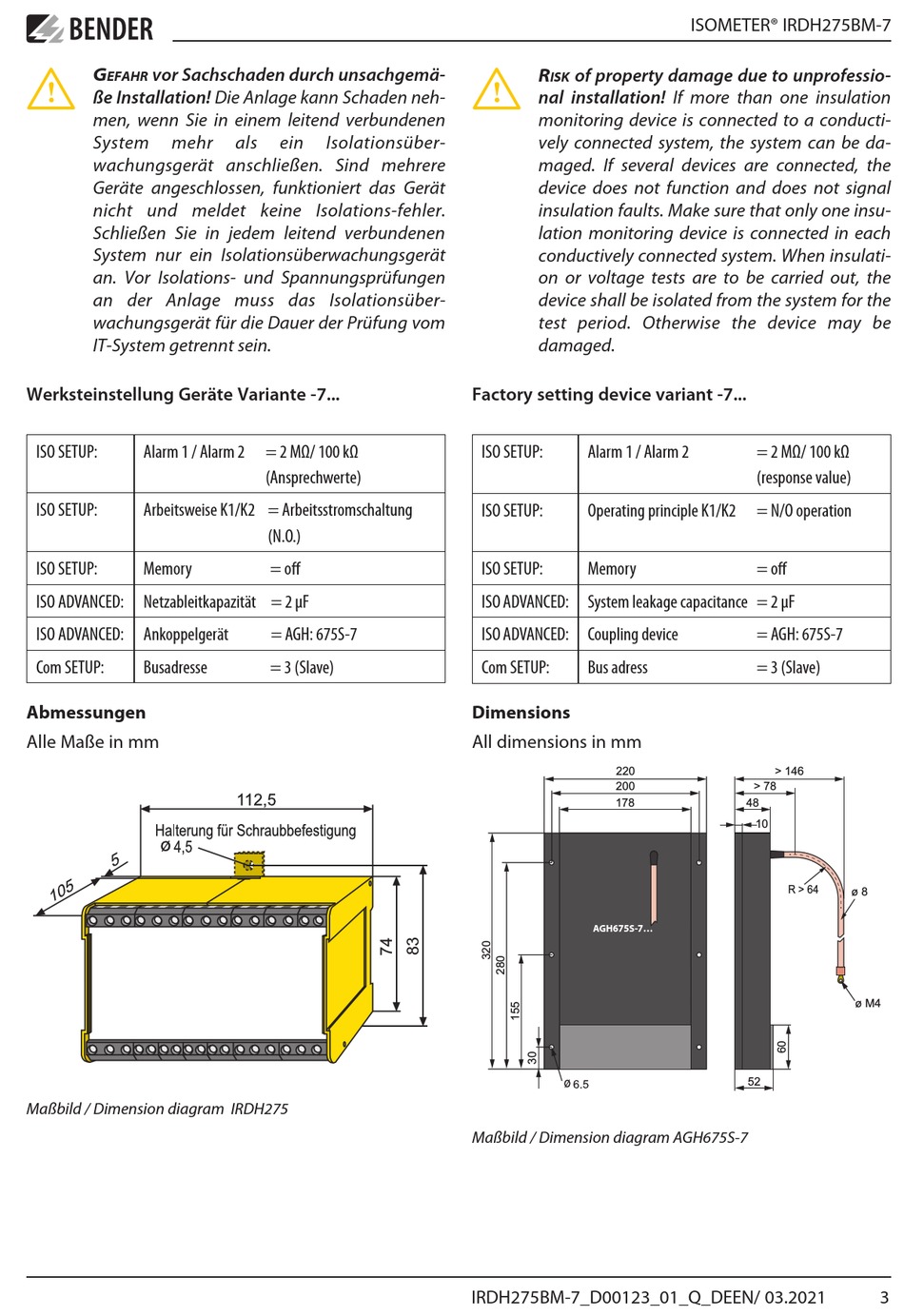

I
G
vor Sachschaden durch unsachgemä-
efahr
ße Installation! Die Anlage kann Schaden neh-
men, wenn Sie in einem leitend verbundenen
System
mehr
wachungsgerät anschließen. Sind mehrere
Geräte angeschlossen, funktioniert das Gerät
nicht und meldet keine Isolations-fehler.
Schließen Sie in jedem leitend verbundenen
System nur ein Isolationsüberwachungsgerät
an. Vor Isolations- und Spannungsprüfungen
an der Anlage muss das Isolationsüber-
wachungsgerät für die Dauer der Prüfung vom
IT-System getrennt sein.
Werksteinstellung Geräte Variante -7...
ISO SETUP:
Alarm 1 / Alarm 2
ISO SETUP:
Arbeitsweise K1/K2 = Arbeitsstromschaltung
ISO SETUP:
Memory
ISO ADVANCED: Netzableitkapazität = 2 μF
ISO ADVANCED: Ankoppelgerät
Com SETUP:
Busadresse
Abmessungen
Alle Maße in mm
Maßbild / Dimension diagram IRDH275
als
ein
Isolationsüber-
= 2 MΩ/ 100 kΩ
(Ansprechwerte)
(N.O.)
= off
= AGH: 675S-7
= 3 (Slave)
I
r
of property damage due to unprofessio-
isk
nal installation! If more than one insulation
monitoring device is connected to a conducti-
vely connected system, the system can be da-
maged. If several devices are connected, the
device does not function and does not signal
insulation faults. Make sure that only one insu-
lation monitoring device is connected in each
conductively connected system. When insulati-
on or voltage tests are to be carried out, the
device shall be isolated from the system for the
test period. Otherwise the device may be
damaged.
Factory setting device variant -7...
ISO SETUP:
Alarm 1 / Alarm 2
ISO SETUP:
Operating principle K1/K2
ISO SETUP:
Memory
ISO ADVANCED: System leakage capacitance = 2 μF
ISO ADVANCED: Coupling device
Com SETUP:
Bus adress
Dimensions
All dimensions in mm
220
200
178
AGH675S-7...
Maßbild / Dimension diagram AGH675S-7
IRDH275BM-7_D00123_01_Q_DEEN/ 03.2021
ISOMETER® IRDH275BM-7
= 2 MΩ/ 100 kΩ
(response value)
= N/O operation
= off
= AGH: 675S-7
= 3 (Slave)
> 146
> 78
48
10
R > 64
ø 8
ø M4
52
3
