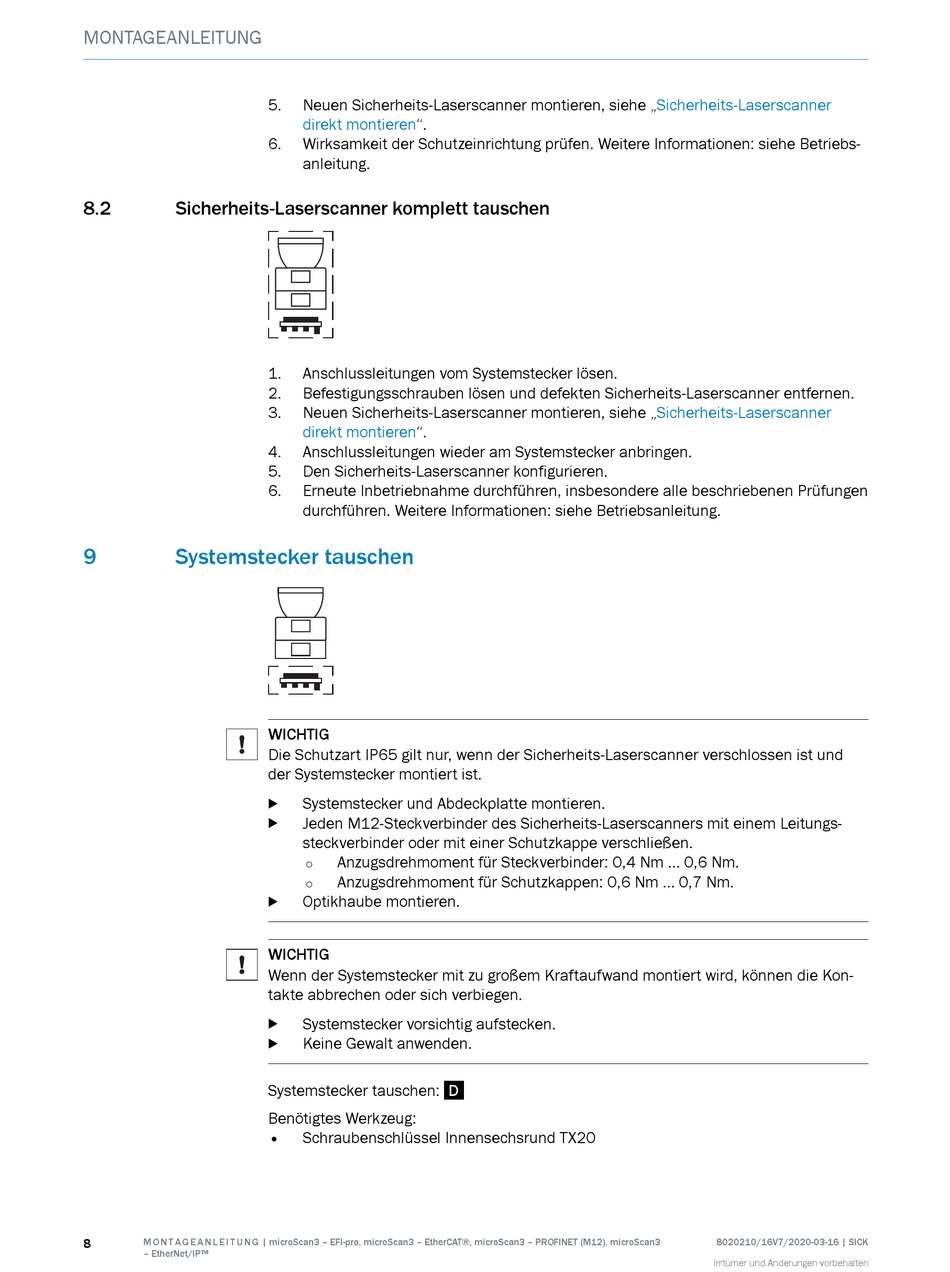

MONTAGEANLEITUNG
8.2
Sicherheits-Laserscanner komplett tauschen
9
Systemstecker tauschen
8
M O N T A G E A N L E I T U N G | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3
– EtherNet/IP™
5.
Neuen Sicherheits-Laserscanner montieren, siehe
direkt
montieren".
6.
Wirksamkeit der Schutzeinrichtung prüfen. Weitere Informationen: siehe Betriebs‐
anleitung.
1.
Anschlussleitungen vom Systemstecker lösen.
2.
Befestigungsschrauben lösen und defekten Sicherheits-Laserscanner entfernen.
3.
Neuen Sicherheits-Laserscanner montieren, siehe
direkt
montieren".
4.
Anschlussleitungen wieder am Systemstecker anbringen.
5.
Den Sicherheits-Laserscanner konfigurieren.
6.
Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen. Weitere Informationen: siehe Betriebsanleitung.
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheits-Laserscanner verschlossen ist und
der Systemstecker montiert ist.
Systemstecker und Abdeckplatte montieren.
b
Jeden M12-Steckverbinder des Sicherheits-Laserscanners mit einem Leitungs‐
b
steckverbinder oder mit einer Schutzkappe verschließen.
Anzugsdrehmoment für Steckverbinder: 0,4 Nm ... 0,6 Nm.
°
Anzugsdrehmoment für Schutzkappen: 0,6 Nm ... 0,7 Nm.
°
Optikhaube montieren.
b
WICHTIG
Wenn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
Systemstecker vorsichtig aufstecken.
b
Keine Gewalt anwenden.
b
Systemstecker tauschen:
Benötigtes Werkzeug:
•
Schraubenschlüssel Innensechsrund TX20
D
„Sicherheits-Laserscanner
„Sicherheits-Laserscanner
8020210/16V7/2020-03-16 | SICK
Irrtümer und Änderungen vorbehalten
