Spannvorrichtung Gasdüse einstellen
Spannvorrich-
HINWEIS!
tung Gasdüse
Die Spannvorrichtung Gasdüse so einstellen, dass keine Reaktionskräfte auf den
einstellen
Roboter übertragen werden.
Die Gasdüse darf nur auf der zylindrischen Fläche geklemmt werden.
HINWEIS!
Die Gasdüse nur zentrisch über dem Reinigungsmotor klemmen.

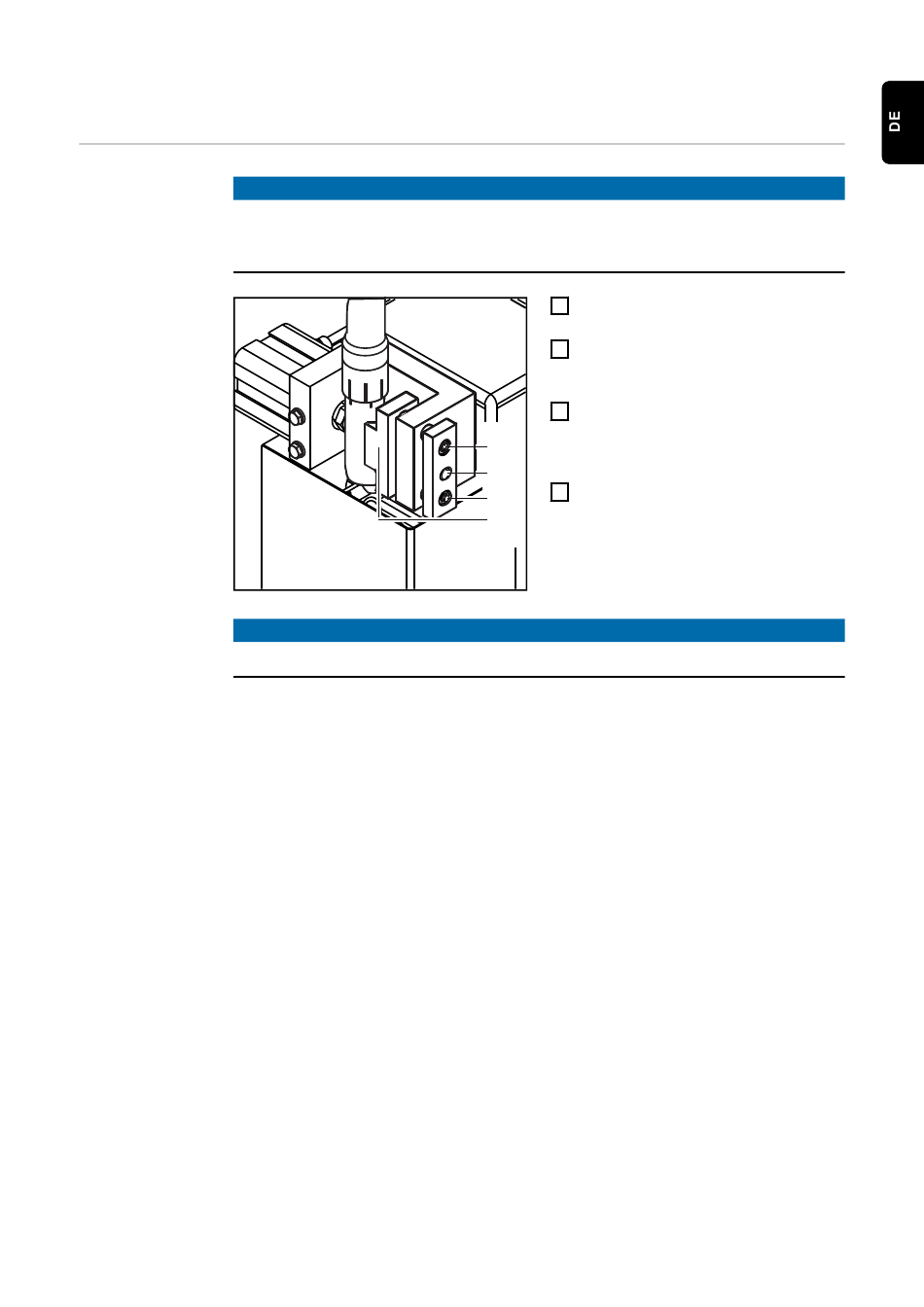

Innensechskant-Schrauben an den
1
Führungsbolzen (1) und (2) lösen
Schweißbrenner in Reinigungsposition
2
bringen
- zentrisch zum Reinigungsmotor
Mit Hilfe der Justierschraube (3) die
3
Klemmvorrichtung (4) so positionieren,
(1)
dass die Klemmvorrichtung an der
Gasdüse anliegt
(3)
Innensechskant-Schrauben an den
4
(2)
Führungsbolzen (1) und (2) festziehen
(4)
