Bedienelemente, Anschlüsse und mechanische
Komponenten Robacta Reamer
Bedienelemente,
Anschlüsse und
mechanische
Komponenten

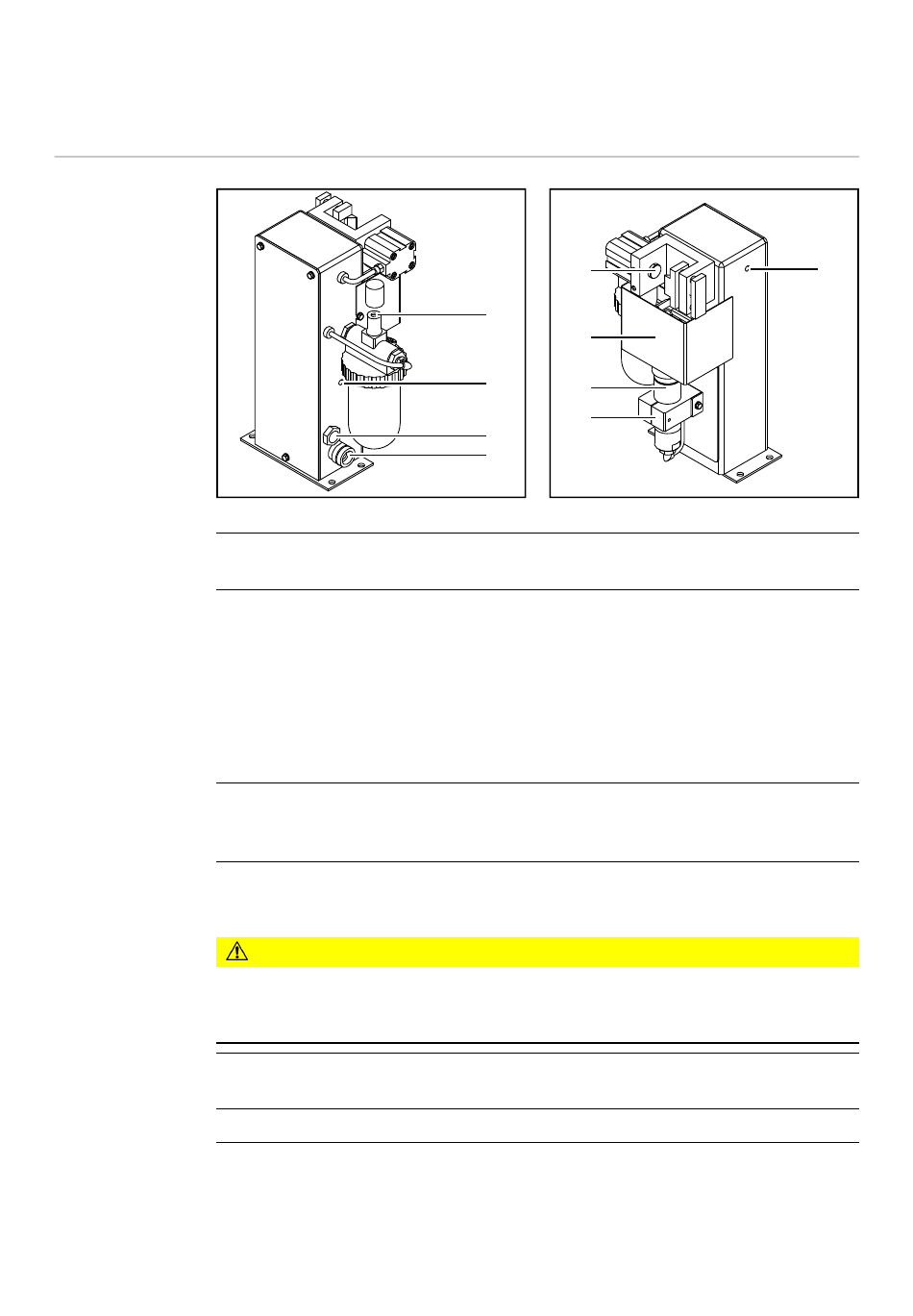

Seitenansicht
(1)
(2)
(3)
(4)
Gefahr von Beschädigung der Anschlussversorgung Standard I/O (X1) durch
Überstrom.
Versorgung mit 500 mA träge gegen Überstrom absichern.
(5)
(6)
(7)
22
Einstellregler Trennmittel
zum Einstellen der Einsprühmenge an den Trennmittel-Einsprühdüsen
Schraube „Reinigung"
zum manuellen Prüfen folgender Funktionen:
- Reinigungsmotor aus/ein
- Versorgung der Trennmittel-Einsprühdüsen mit Druckluft und Trennmittel
(Druckluft/Trennmittel-Gemisch wird aus den Trennmittel-Einsprühdüsen
gesprüht)
- Hubvorrichtung fährt auf/ab
- Spannvorrichtung Gasdüse fährt aus/ein
Anschluss Druckluft
zur Versorgung mit 6 bar (86.99 psi) trockener Druckluft
Gewindekennung Druckluft-Anschluss: G ¼"
Anschluss Standard I/O (X1)
Versorgung mit 24 V DC
VORSICHT!
Spannvorrichtung Gasdüse
fixiert die Gasdüse während des Reinigungsvorganges
Schutzabdeckung
Reinigungsmotor
treibt den Reinigungsfräser an
(5)
(1)
(6)
(2)
(7)
(8)
(3)
(4)
Frontansicht
(9)
