Belegung des Anschluss-Steckers Standard I/O
(X1) für die Roboter-Steuerung

Allgemeines

Gefahr von Beschädigung der Anschlussversorgung Standard I/O (X1) durch
Überstrom.
Versorgung mit 500 mA träge gegen Überstrom absichern.
HINWEIS!
Um Störungen zu vermeiden, die Leitungslänge zwischen dem Reinigungsgerät
und der Roboter-Steuerung so kurz wie möglich halten.
Der Anschluss-Stecker Standard I/O (X1) zur Verbindung des Reinigungsgerätes mit der
Roboter-Steuerung ist im Lieferumfang enthalten. Der Kabelbaum ist an die Anschluss-
technik der Roboter-Steuerung anzupassen.
Belegung des
Anschluss-Ste-
cker Standard I/O
(X1)

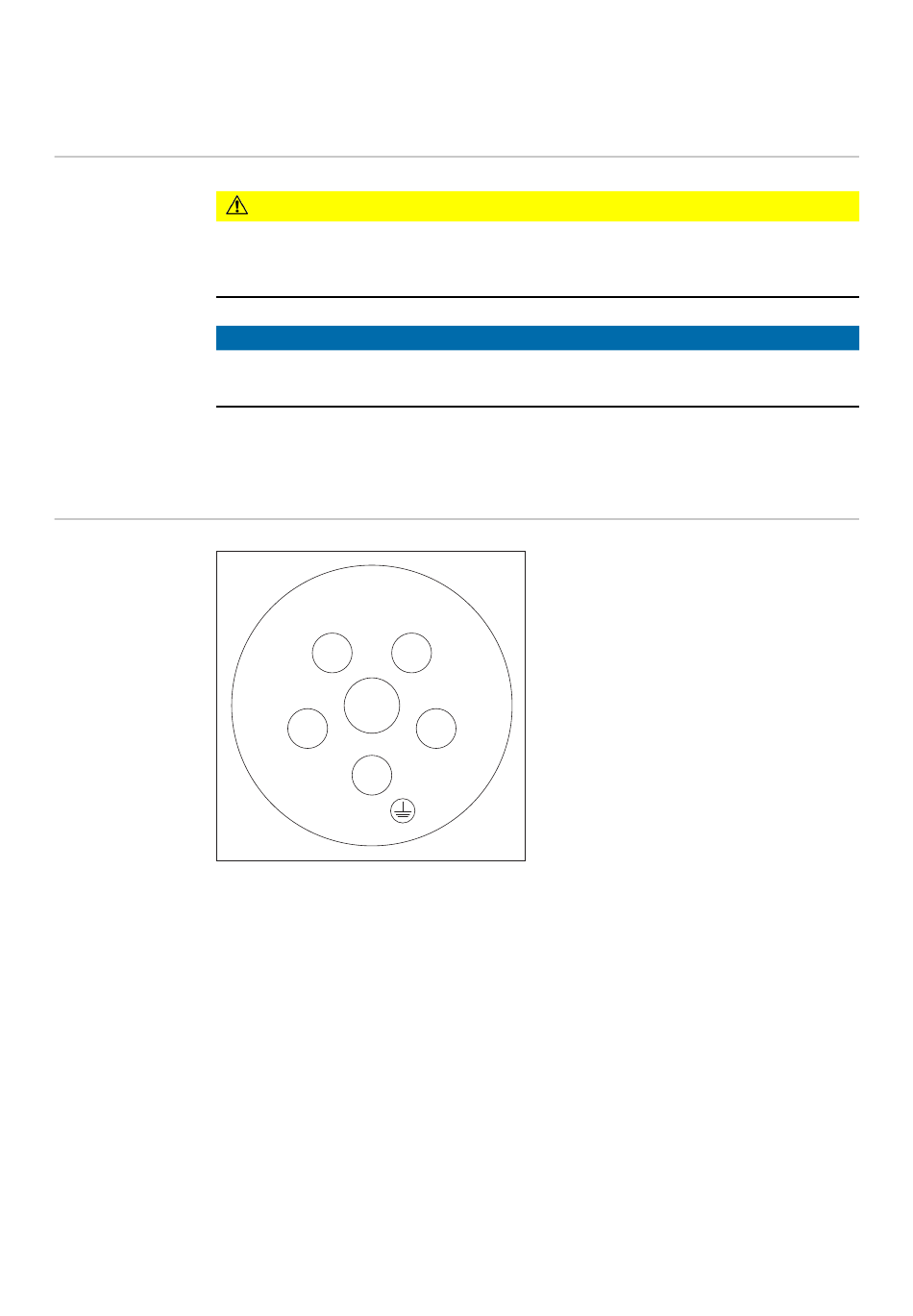

Belegung des Anschluss-Stecker Standard I/O (X1) -

Ansicht Kabelseitig
24
VORSICHT!
2 3
1 4
5
1. Input - Reinigung starten
2. GND
3. + 24 V
4. Output - Gasdüse frei
5. Erdung
(Siehe Schaltpläne im Anhang)
