Spannvorrichtung Gasdüse einstellen
Spannvorrich-
tung Gasdüse
einstellen
Gefahr von Sachschäden am Reinigungsgerät und am Schweißbrenner durch
nicht korrekt eingestellte Spannvorrichtung Gasdüse.
▶
▶
4
HINWEIS!
Die Gasdüse nur zentrisch über dem Reinigungsmotor klemmen.
VORSICHT!
Bei Verwendung von Gasdüsen mit einem Außendurchmesser von 25 mm
(0.98 inch) darf die Spannvorrichtung Gasdüse nicht verstellt werden - die
Spannvorrichtung Gasdüse wurde im Zuge der werksseitigen Justierung be-
reits für die Verwendung von Gasdüsen mit einem Außendurchmesser von 25
mm (0.98 inch) eingestellt.
Bei Verwendung von Gasdüsen mit einem Außendurchmesser größer/kleiner
als 25 mm (0.98 inch) muss die Spannvorrichtung Gasdüse vor der Erstinbe-
triebnahme und nach jedem Gerätetausch eingestellt werden.

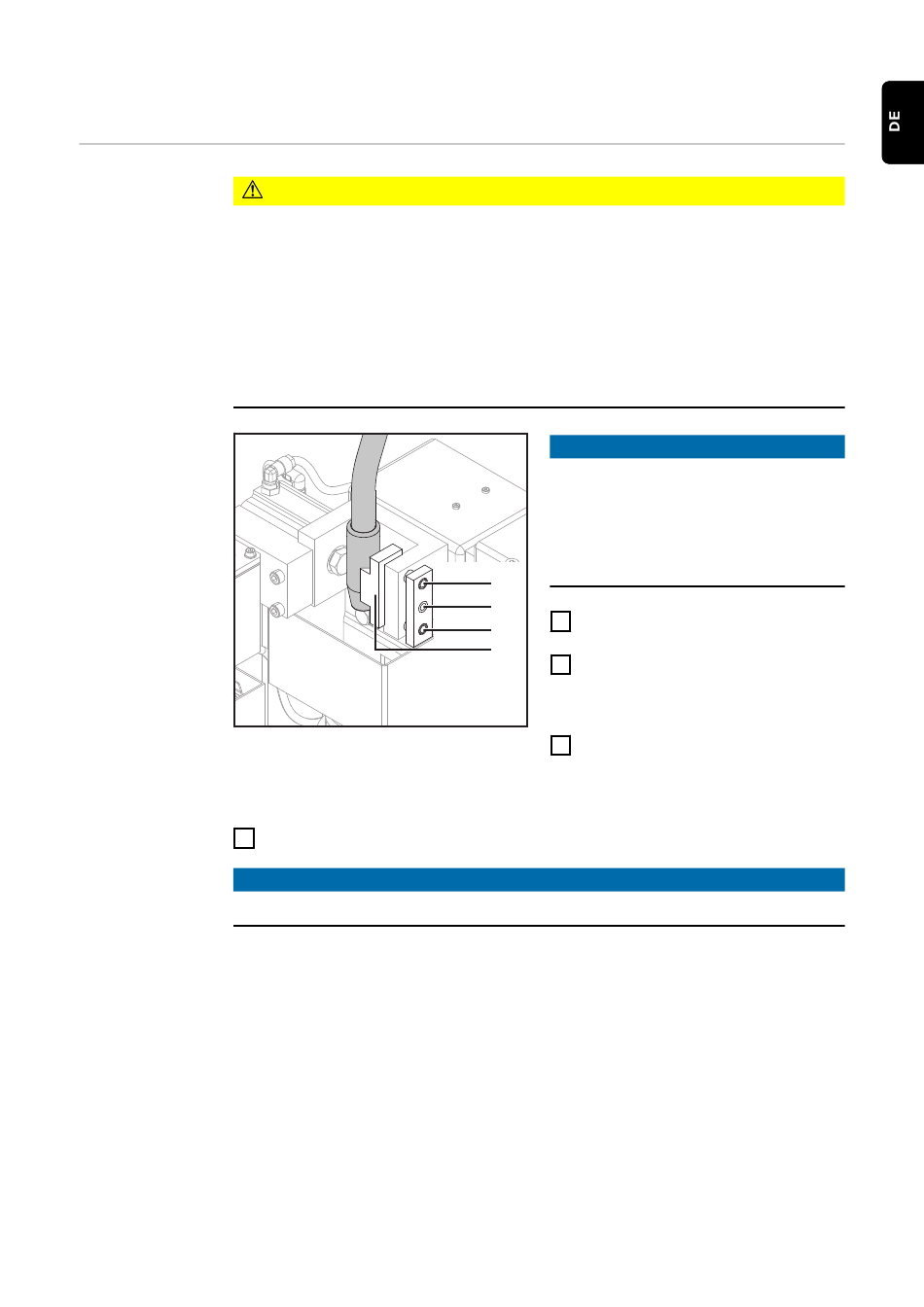

Innensechskant-Schrauben an den Führungsbolzen (1) und (2) festziehen
HINWEIS!
Die Spannvorrichtung so einstellen,
dass keine Übertragung von Reakti-
onskräften auf den Roboter entstehen
können.
Gasdüse nur auf zylindrischer Fläche
klemmen.
(1)
(3)
Innensechskant-Schrauben an den
1
(2)
Führungsbolzen (1) und (2) lösen
(4)
Schweißbrenner in Reinigungsposi-
2
tion bringen
-
zentrisch zum Reinigungsmo-
tor
Mit Hilfe der Justierschraube (3)
3
die Klemmvorrichtung (4) so posi-
tionieren, dass die Klemmvorrich-
tung an der Gasdüse anliegt
39
