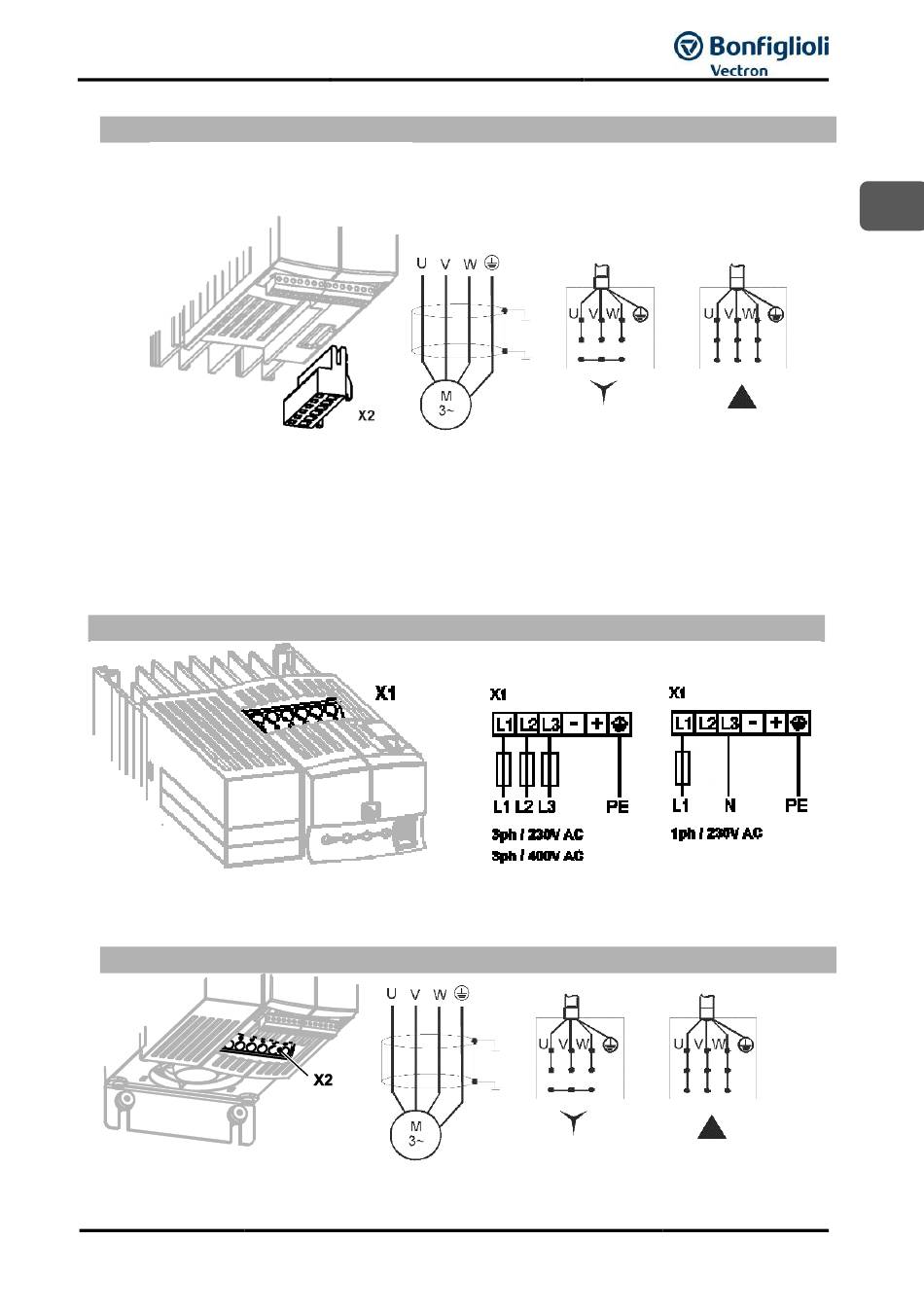

Collegamento motore
 Per il collegamento del conduttore di protezione del cavo di rete e del
cavo del motore utilizzare le possibilità di collegamento previste dai
morsetti X1 e X2. Non sono consentite altre possibilità di collegamento per
il conduttore di protezione del cavo di rete e del cavo del motore.

Per collegare il reostato di frenatura utilizzare i morsetti R
4.2.2 ACU210 (4,0...9,2 kW) e 410 (5,5...15,0 kW)
Allacciamento alla rete
ACU210-18 (4,0 kW): possibilità di collegamento monofase e trifase
ACU210-19 (5,5 kW) e superiore: possibilità di collegamento trifase
Collegamento motore
 Per il collegamento del conduttore di protezione del cavo di rete e del
cavo del motore utilizzare le possibilità di collegamento previste dai
10/18 Quick Start Guide ACU
e R .
b1 b2
