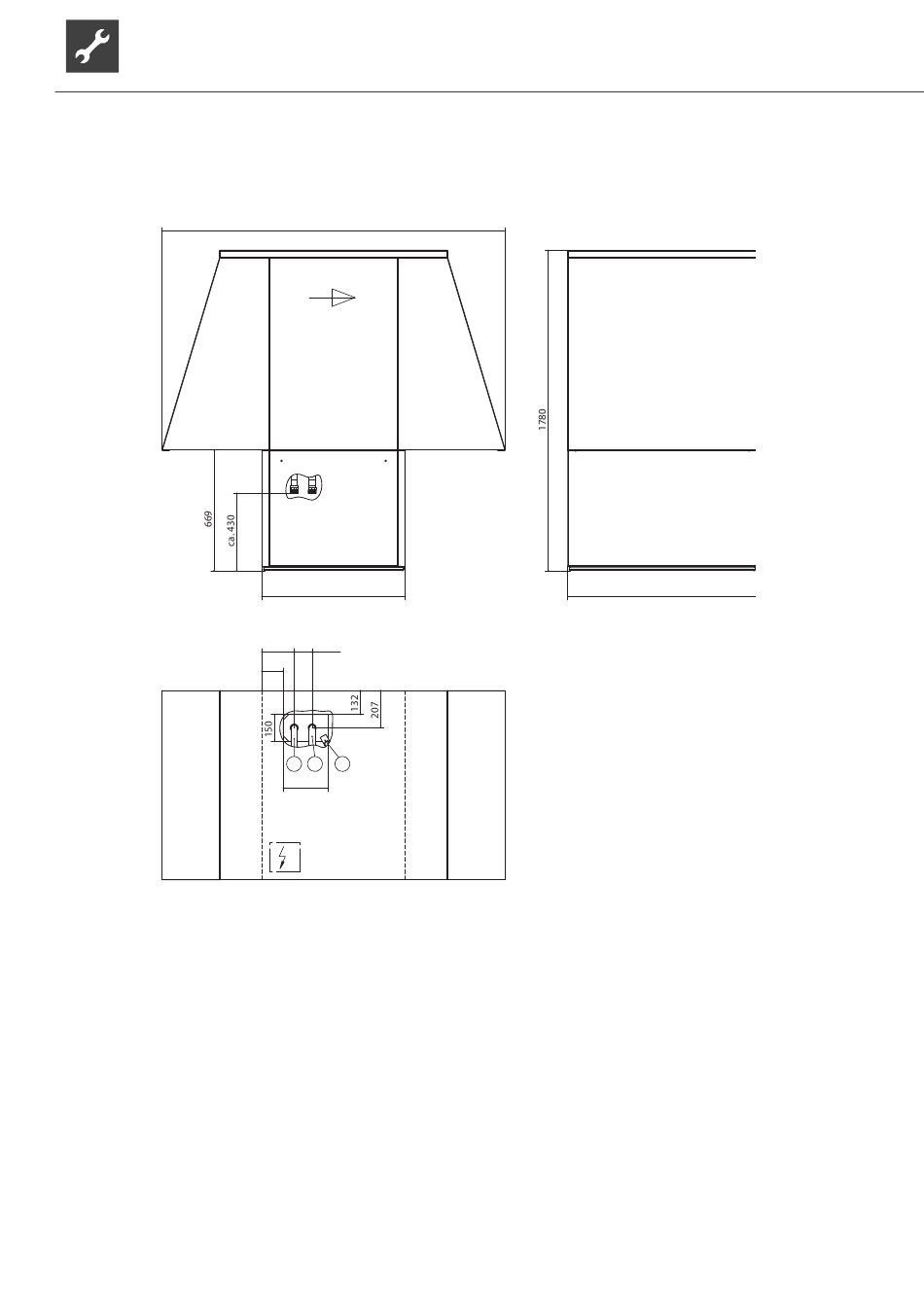

Maßbilder
C
Legende:
Legende:
Alle Maßangaben in mm.
Alle Maßangaben in mm.
A
A
Vorderansicht
Vorderansicht
B
B
Seitenansicht
Seitenansicht
C
C
Draufsicht
Draufsicht
1
1
Heizwasser-Austritt (Vorlauf)
Heizwasser-Austritt (Vorlauf)
2
2
Heizwasser-Eintritt (Rücklauf)
Heizwasser-Eintritt (Rücklauf)
3
3
Kondensatschlauch Durchmesser 36 mm
Kondensatschlauch Durchmesser 36 mm
LR Luftrichtung
LR Luftrichtung
24
A
1906
LR
797
180
100
120
1 2
3
250
AuraModul F 15 kW E
B
1050
Technische Änderungen vorbehalten
