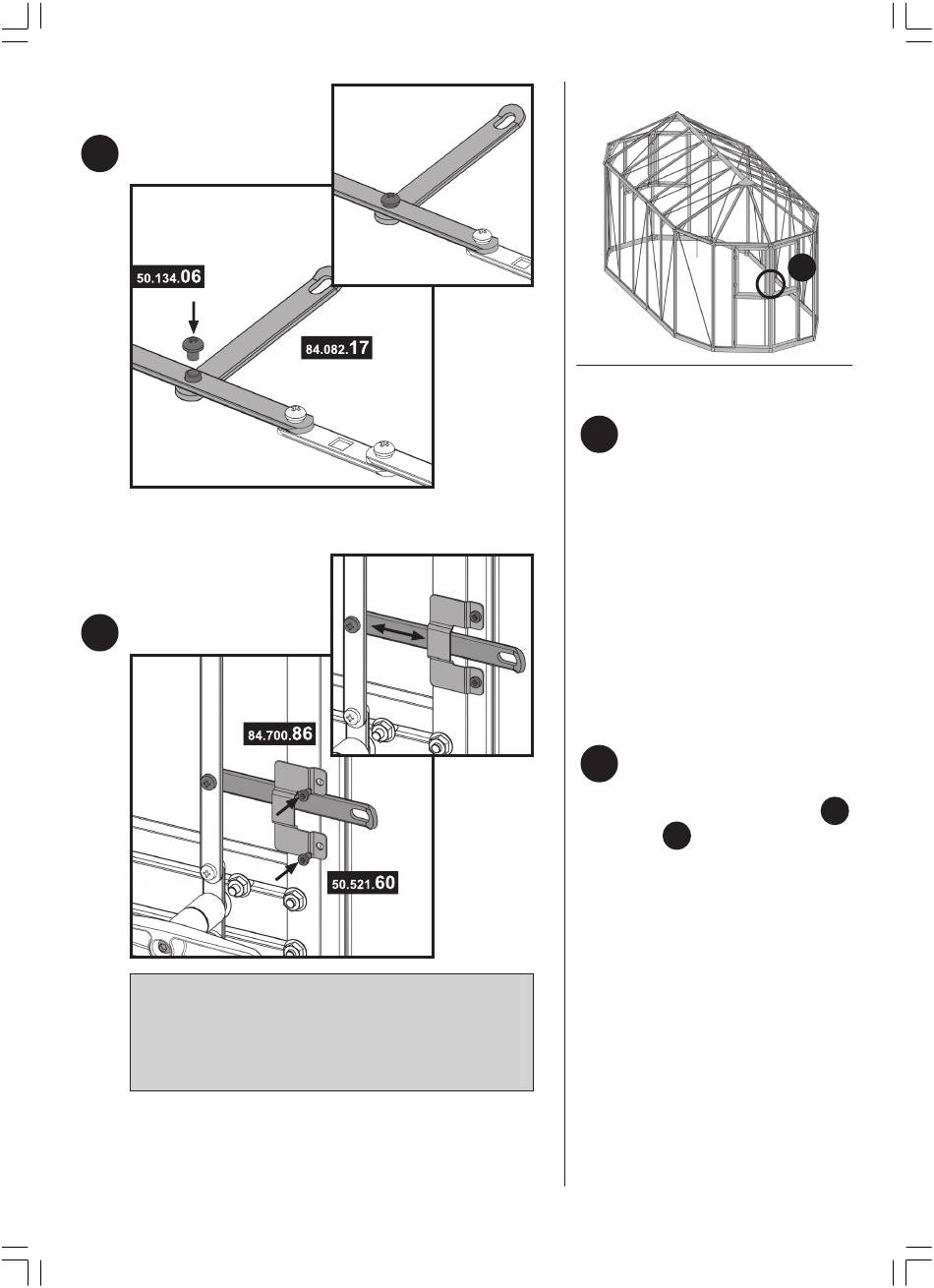

EINHELL ORANGERIE Montageanleitung Seite 103

Vormontage
seitlicher Riegel am
22/l
rechten Türriegel
Innenansicht
22/m
(rechter Türflügel)
Hinweis: Der seitliche Riegel schiebt sich
!
vor das Türprofil des anderen Türflügels
sobald der Griff gedreht wird. Die Tür ist
somit verriegelt.
Übersicht:
Hinweis:
Montieren Sie wie in der
22/l
Abbildung am oberen Tür-
riegel den Riegel seitlich
(Pos. 4). Schrauben Sie
dazu eine Linsenzylinder-
schraube (Pos. 11) in die
vormontierte Niet des Rie-
gels. Achten Sie darauf,
dass das abgewinkelte
Ende des Riegels wie bei
den anderen Türriegeln
nach oben zeigt.
Nachdem Sie den komplet-
22/m
ten rechten Türriegel an die
Tür montiert haben (vgl.
bis ) befestigen Sie den
22/i
seitlichen Riegel nun mit
dem dafür vorgesehenen
Führungsblech (Pos. 10) am
Türprofil. Schrauben Sie das
Führungsblech mit zwei
Bohrschrauben 4,2 x 13
(Pos. 13) fest. Bohren Sie
ggf. die Löcher mit dem
Akkuschrauber vor.
Wichtig: Achten Sie darauf,
das Führungsblech so zu
montieren, dass der Riegel
waagrecht verschoben
werden kann.
22/m
22/e
Seite 43
