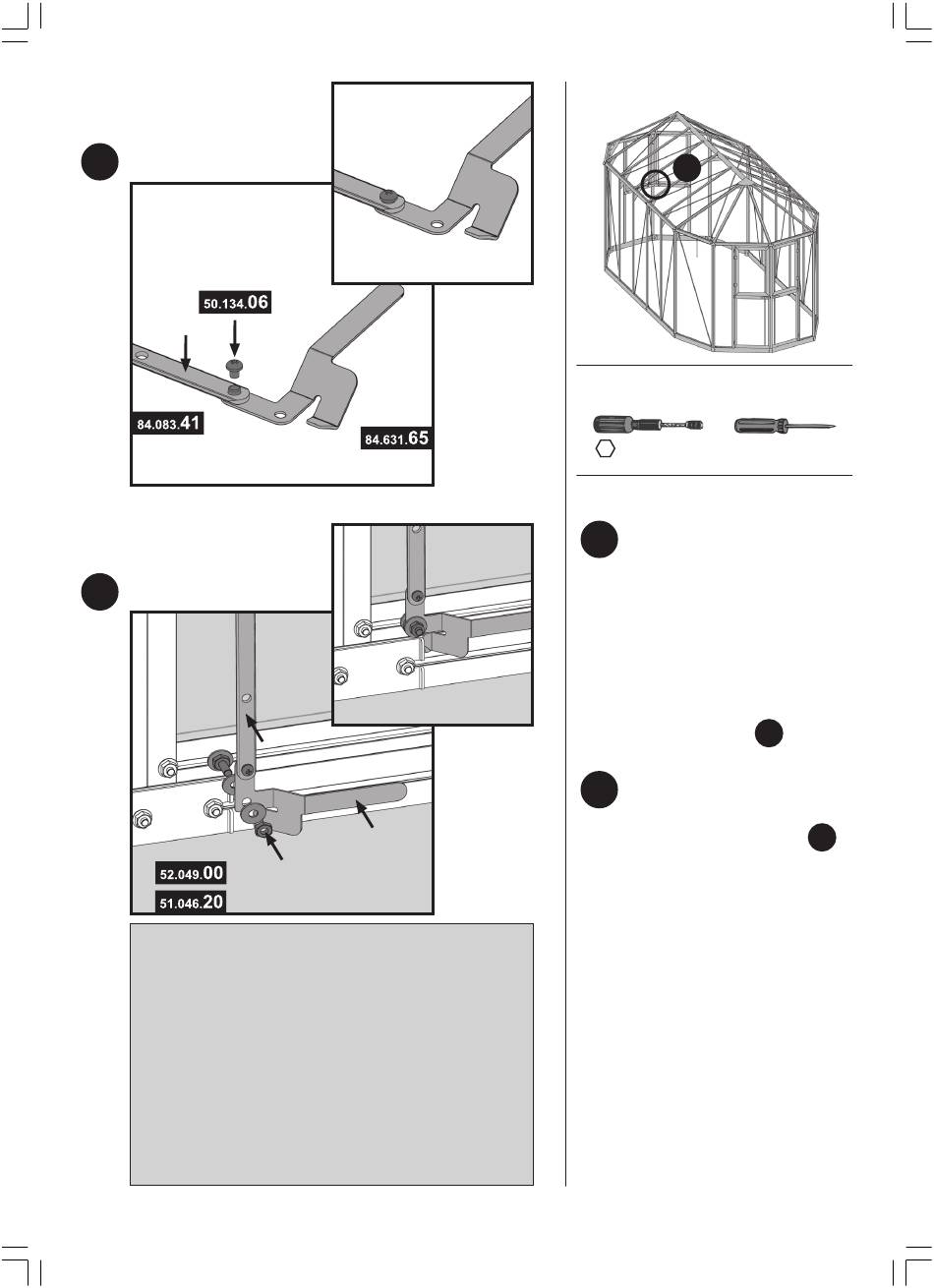

Fensterhebel
28/b
mit Fensterriegel
Innenansicht
28/c
(rechtes Fenster)
!
Wichtiger Hinweis:
Der Fensterhebel muss so ausgerichtet
werden, dass er im waagrechten Zustand
mit dem unteren Winkel an das Knoten-
blech zwischen den beiden Brüstungs-
profilen anschlägt. Sie können die Position
ändern, indem Sie die Mutter an der lan-
gen Sechskantschraube etwas lösen und
die Schraube verschieben, bevor Sie den
Fensterhebel befestigen.
Übersicht:
28/c
Werkzeug:
SW 10
Hinweis:
Befestigen Sie den Fenster-
28/b
riegel (Pos. 1) mit einer
Linsenzylinderschraube an
den vormontierten Nieten
des Fensterhebels. Achten
Sie darauf, dass das abge-
winkelte Ende des Fenster-
riegels nach oben zeigt (vgl.
Detail A in Abb.
Stecken Sie nun den Fens-
28/c
terhebel wie in der Abbil-
dung auf die in Schritt
vormontierte lange Schrau-
be im Fensterabschlusspro-
fil. Dazu werden vor und
hinter den Hebel je eine
Scheibe (Pos. 8) auf die
Schraube gesteckt. Ab-
schließend wird auf die
Schraube eine selbstsi-
chernde Mutter (Pos. 7)
gedreht. Achten Sie darauf,
dass die Mutter nicht zu
stark angezogen wird, so
dass sich der Griff noch
leichtgängig drehen lässt.
).
28/a
26/b
Seite 61
