EINHELL ORANGERIE Montageanleitung Seite 77

17/a
Stegplatten unten
6 mm
bzw.
10 mm
6 mm
bzw.
10 mm
Montagehinweis:
2
4
x montieren
Felder
4
8
x montieren
Felder
Stegplatten oben
17/b
(Ausgleichsprofil)
bzw.
Montagehinweis:
2
4
x montieren
Felder
4
8
x montieren
Felder
Profilansicht
Außen-
seite
3
6
x montieren
Felder
5
10
x montieren
Felder
Profilansicht
6 mm
Außen-
seite
10 mm
3
6
x montieren
Felder
5
10
x montieren
Felder
Werkzeug:
Hinweis:

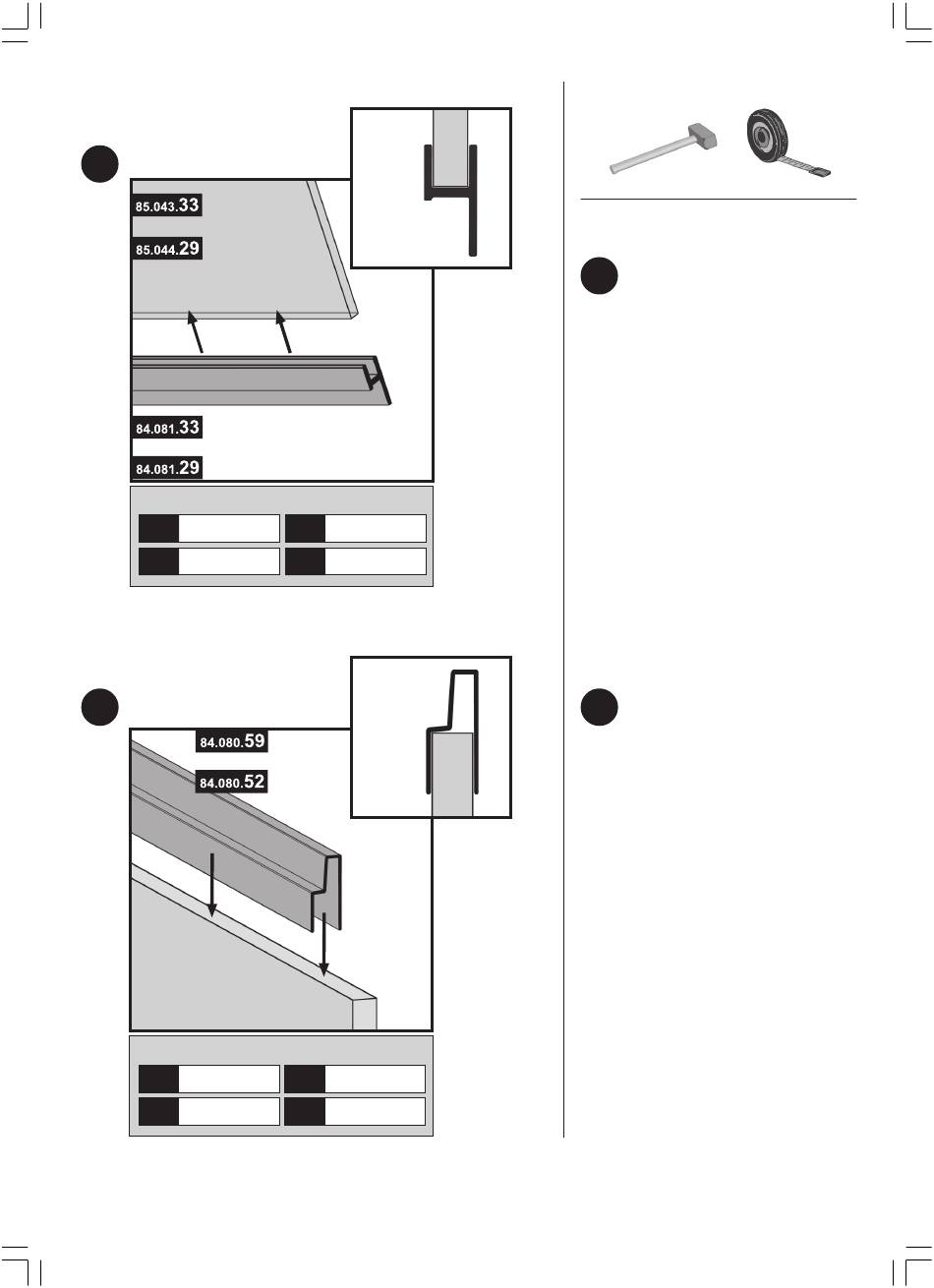

An den unteren Seiten der
8/a
17/a
Stegplatten 1794 x 692 mm
(6 mm: Pos. 5; 10 mm: Pos.
10) werden die entspre-
chenden h-Profile (Länge
692 mm) angebracht. Ach-
ten Sie darauf, dass die
längere Seite des h-Profils
zur Innenseite der Steg-
platte zeigt (vgl. Profilan-
sicht). Klopfen Sie mit dem
Gummihammer jeweils
leicht auf das h-Profil, damit
es an den Stegplatten rich-
tig einrastet.
An den gleichen Stegplatten
17/b
werden oben Ausgleichs-
profile (Länge 665 mm;
6 mm: Pos. 5; 10 mm: Pos.
10) mittig angebracht. Ach-
ten Sie darauf, dass sie
richtig herum aufgesteckt
werden (vgl. Profilansicht).
Seite 17
