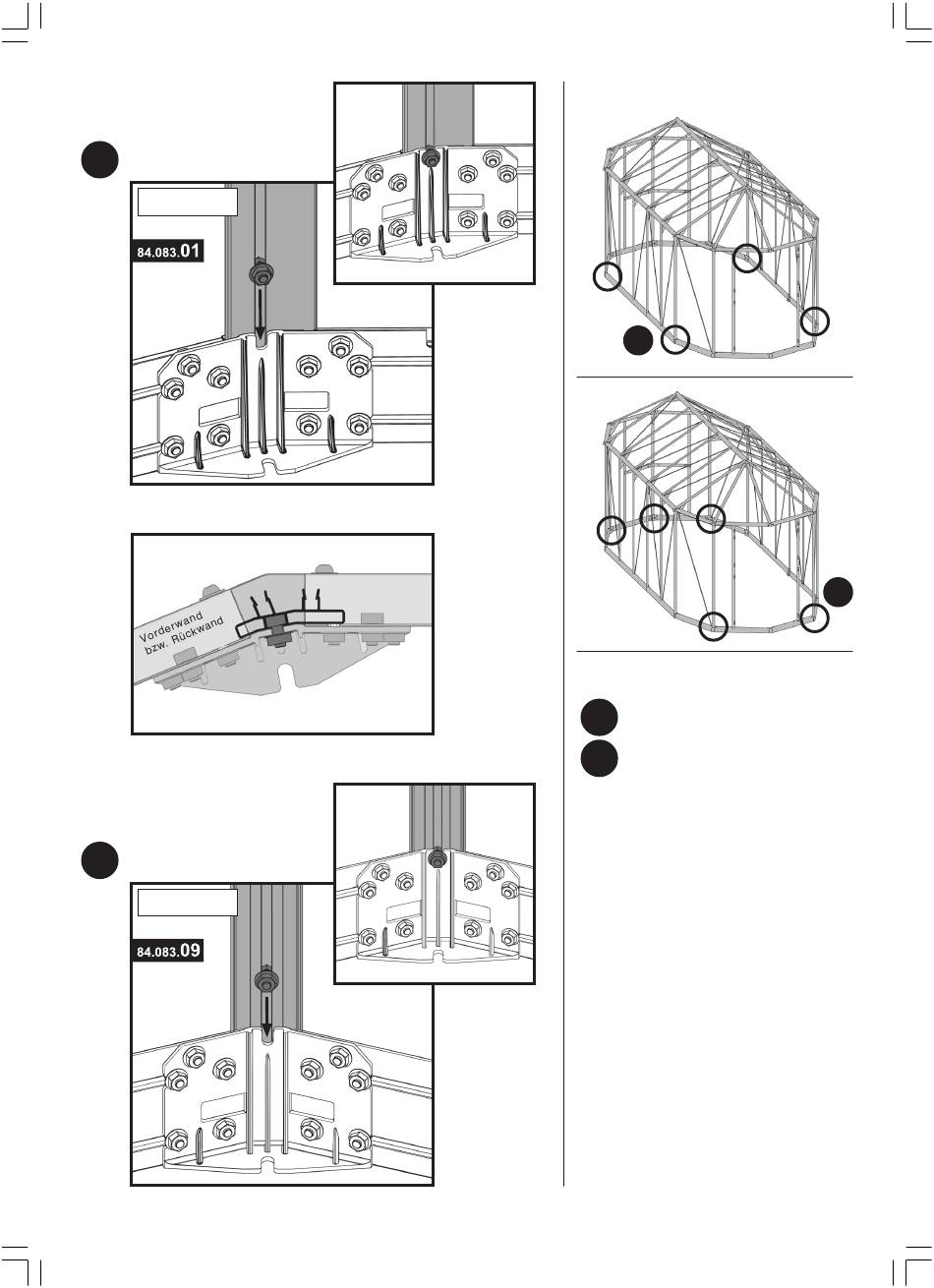

EINHELL ORANGERIE Montageanleitung Seite 22

Innenansicht
4/e
Eckprofile
4
x montieren
Profilansicht oben (Draufsicht)
Innenansicht
4/f
Seitenstreben
5
x montieren
Seite 22
Bodenprofil Seite
(langer Schenkel)
Übersicht:
4/e
Hinweis:
Montieren Sie nun die Eck-
4/e
profile und Seitenstreben an
4/f
den entsprechenenden
Eckverbindern am Boden.
Lockern Sie dazu die untere,
vormontierte Schraube,
schieben sie in die Ausspa-
rung am Eckverbinder und
ziehen sie wieder fest.
Achten Sie bei der Montage
der Eckprofile darauf, dass
der längere Schenkel zu
den seitlichen Boden-
profilen hin zeigt (vgl. Profil-
ansicht oben).
Achtung: Die Seitenstrebe
mit den zuätzlichen Schrau-
ben in der Mitte wird mittig
an der Rückwand ange-
bracht (vgl. Kontrollansicht).
4/f
