EINHELL ORANGERIE Montageanleitung Seite 55

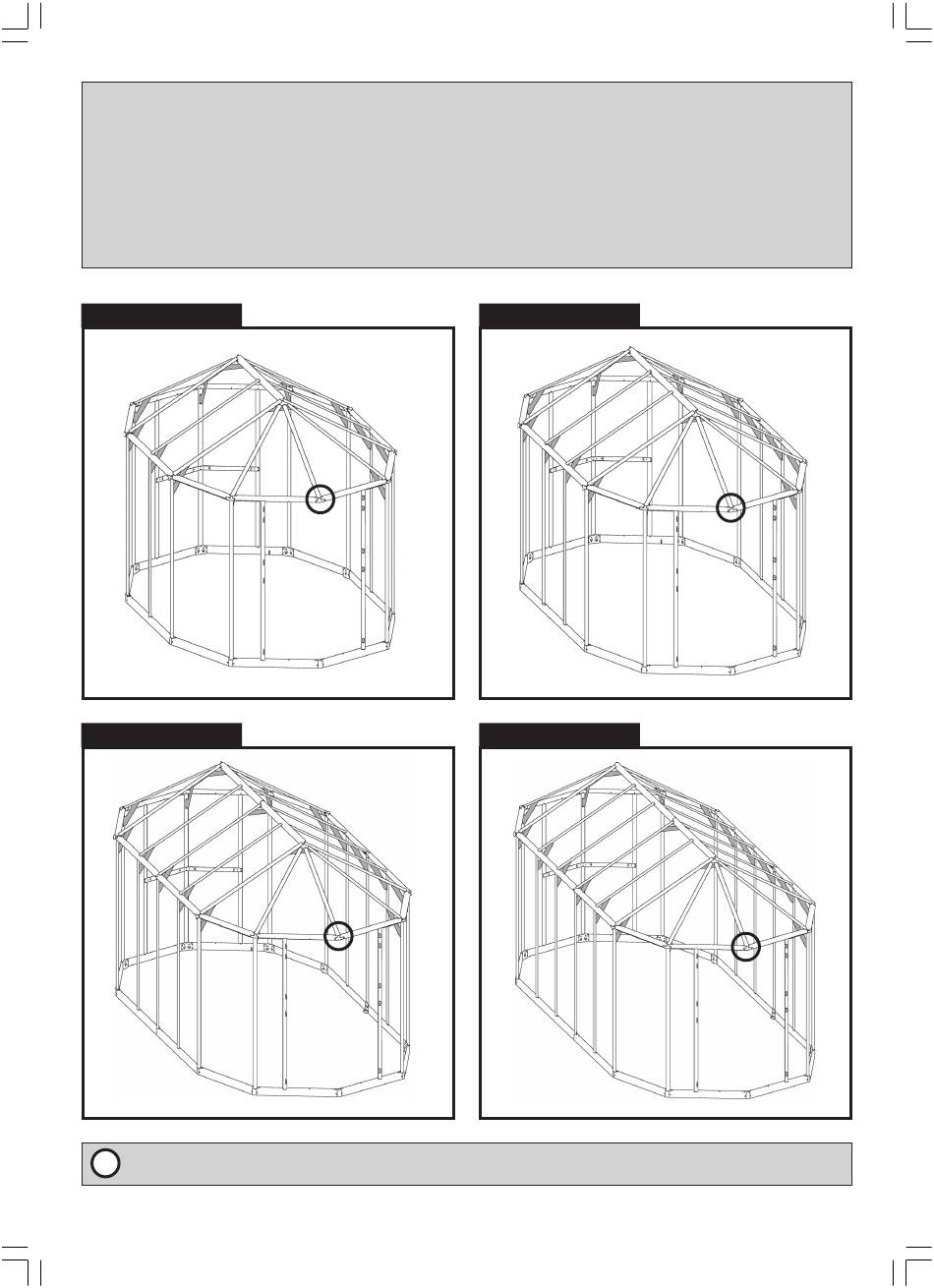

Wichtiger Hinweis:
!
Beachten Sie die Positionen der Knotenbleche in den folgenden Kontrollansichten.
Die Knotenbleche sind in der jeweiligen Ansicht für Ihr Modell grau hervorgehoben.
Sie werden ringsherum entlang der Regenrinne angebracht (außer am Türausschnitt an
der Vorderwand, vgl. Markierung). Darüberhinaus werden bei allen Modellen oben an den
beiden Firstverbindern – und beim 4 Felder- und 5 Felder-Modell zusätzlich an den Naht-
stellen des Firstes – je ein Knotenblech befestigt.
2 Felder-Modell Kontrollansicht
4 Felder-Modell Kontrollansicht
An den markierten Stellen über dem Türausschnitt wird kein Knotenblech montiert.
3 Felder-Modell Kontrollansicht
5 Felder-Modell Kontrollansicht
Seite 55
