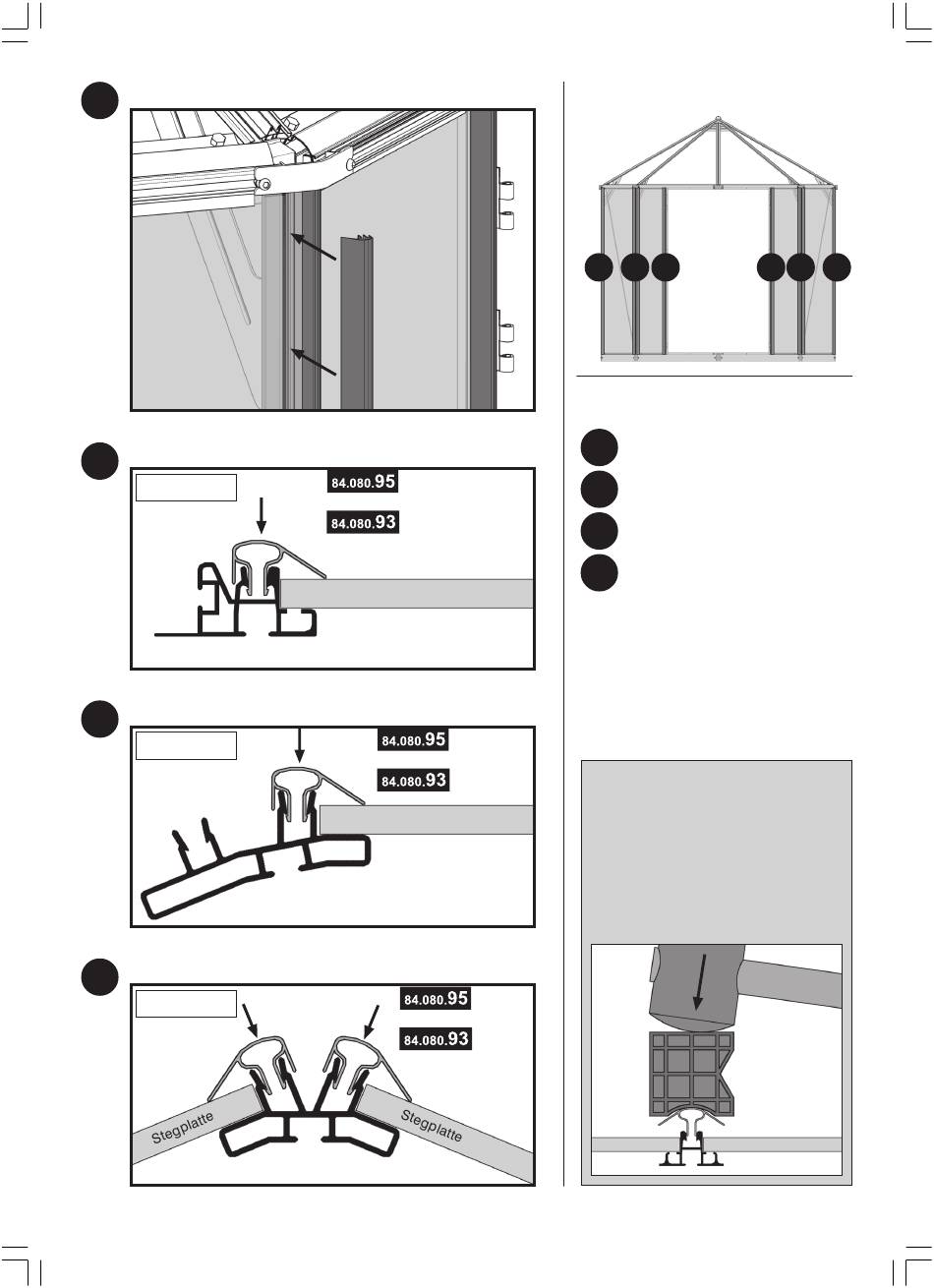

Außenansicht (Detail Clipp Eckstrebe)
15/d
Profil (Einfachclipp / Türangel)
15/e
2
x montieren
Profil (Einfachclipp / Eckprofil)
15/f
2
x montieren
Profil (Einfachclipp / Eckstrebe)
15/g
2
x montieren
6 mm
bzw.
10 mm
Stegplatte
6 mm
bzw.
10 mm
Stegplatte
6 mm
bzw.
10 mm
Übersicht (Vorderwand):
15/f
15/g 15/e
Hinweis:
Fixieren Sie die Stegplatten
15/d
durch Anbringen der Clipps.
15/e
Drücken Sie dazu die Clipps
wie in den nachfolgenden
15/f
Profilansichten in die dafür
vorgesehenen Einkerbun-
15/g
gen an den Aluminium-
Profilen, bis die Stegplatte
eingeklemmt ist.
Sie sehen an den Profilan-
sichten, wie die Clipps an
den verschiedenen Profilen
angebracht werden.
Tipp: Klopfen Sie die Clipps mit
der mitgelieferten Montagehilfe
und einem Gummihammer mit
leichten Schlägen fest. Eine
zweite Person sollte während
der Montage von der Innenseite
gegen das Alu-Profil drücken.
Montage-
hilfe
15/e
15/g
15/f
Seite 11
