Fundamentplan - EINHELL ORANGERIE Montageanleitung

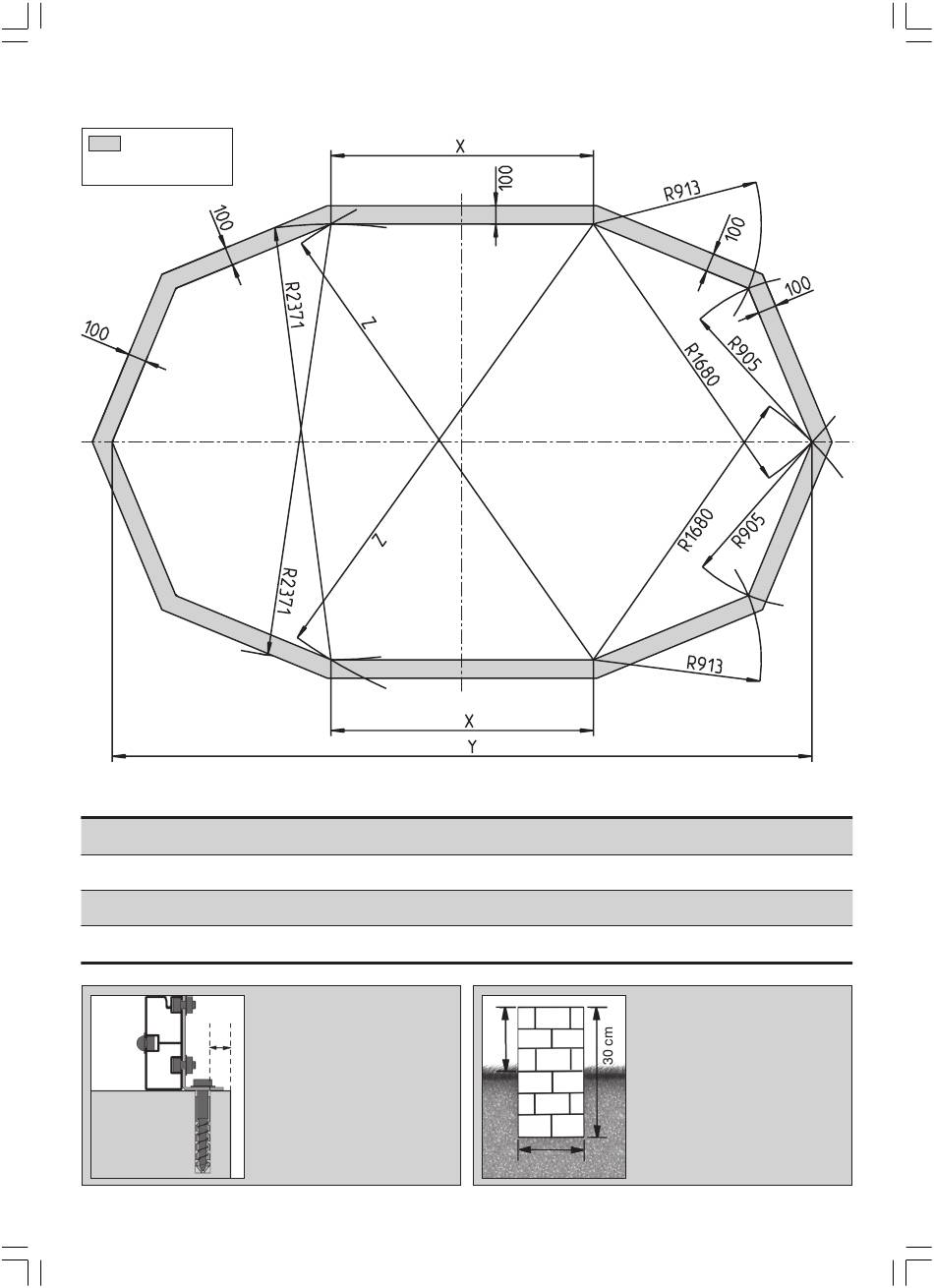

Fundamentplan (Beton- oder Mauerfundament)
Fundament
R Radius
alle Maße
in mm
Orangerie X (mm)
2 Felder 2 Felder 2 Felder 1427
2 Felder 2 Felder
3 Felder 3 Felder 3 Felder 3 Felder 3 Felder 2130
4 Felder 4 Felder 4 Felder 2838
4 Felder 4 Felder
5 Felder 5 Felder 5 Felder 5 Felder 5 Felder 3545
Außen-
s
seite
Beton-
oder Mauer-
fundament
Y (mm) Z (mm)
3807 2767
4510 3187
5218 3698
5925 4265
Hinweis:
Beachten Sie, dass
zwischen den Bohr-
löchern und der inneren
Fundamentkante genü-
gend Abstand (s) vor-
handen ist!
Fundamenttiefe (mm)
100
100
100
100
Achtung: : : : :
Das Fundament muss
h
mindestens 100 mm tief
und 300 mm hoch sein.
Das Fundament muss im
rechten Winkel und in der
Waagrechten stehen.
10 cm
Höhe (mm)
300
300
300
300
Seite 5
