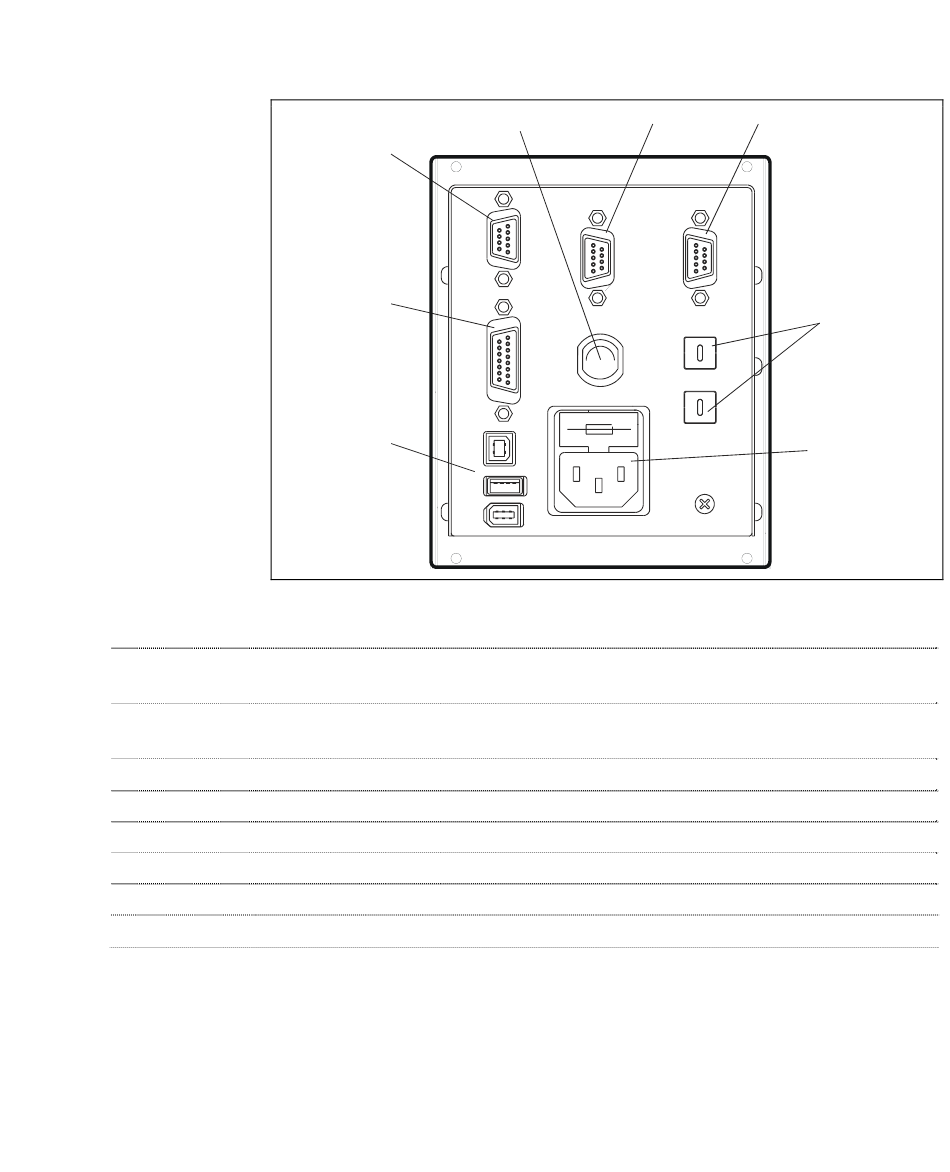

Figur 3
1 Indgangskontakt til logiske signaler (tilslutningskontakten leveres med speciel
forbindelsesbro).
2 Udgangskontakt til logiske signaler og kontrol af pumpens frekvens samt programmerbar
analog udgang.
3 Udtag (24 Vdc til pumpens blæser, vent valve og manometer).
4 Indgangsmodul til styreenhed omfattende sikringer, strømudtag og ENC filter.
5 Drejekontakt til indstilling af Profibus adressen.
6 Profibus (ekstra).
7 Seriel kontakt til fjernkontrol.
8 Pumpekontakt.
Turbo-V 81-AG Rack Controller User Manual / 87-900-986-01
8
1
2
3
Bagpanelet på Styreenheden Turbo-V 81-AG
Istruktionsbog
Anvendelse
7
6
4
(I)
7
5
