Stecker die Kabelverbindung am Ring des Steckers abtrennen. Dies ist die beste Lösung für elektronisch
symmetrierte Ausgänge.
9
2T TAPE IN & REC OUT L/R
Die Cinch Eingänge 2T TAPE IN und die Cinch Ausgänge 2T REC OUT sind für den Anschluss von
semiprofessionellen Geräten mit einem Pegel von –10dB ausgelegt. Hier können DAT Rekorder, CD Player
und CD Rekorder, MD oder Kassettengeräte etc. für Aufnahmezwecke (REC OUT) und Wiedergabezwecke
(TAPE IN) angeschlossen werden.
10 CTRL RM
Es gibt zwei unsymmetrische Klinkenbuchsen (linker und rechter Kanal) für den Anschluss von
Kontrollmonitoren. Diese Ausgänge enthalten das gleiche Signal wie der Ausgang für den Kopfhörer (siehe
dort). Das Signal für die Kontrollmonitore stammt aus der CTRL RM Sektion (siehe dort).
11 EXPANSION IN / OUT

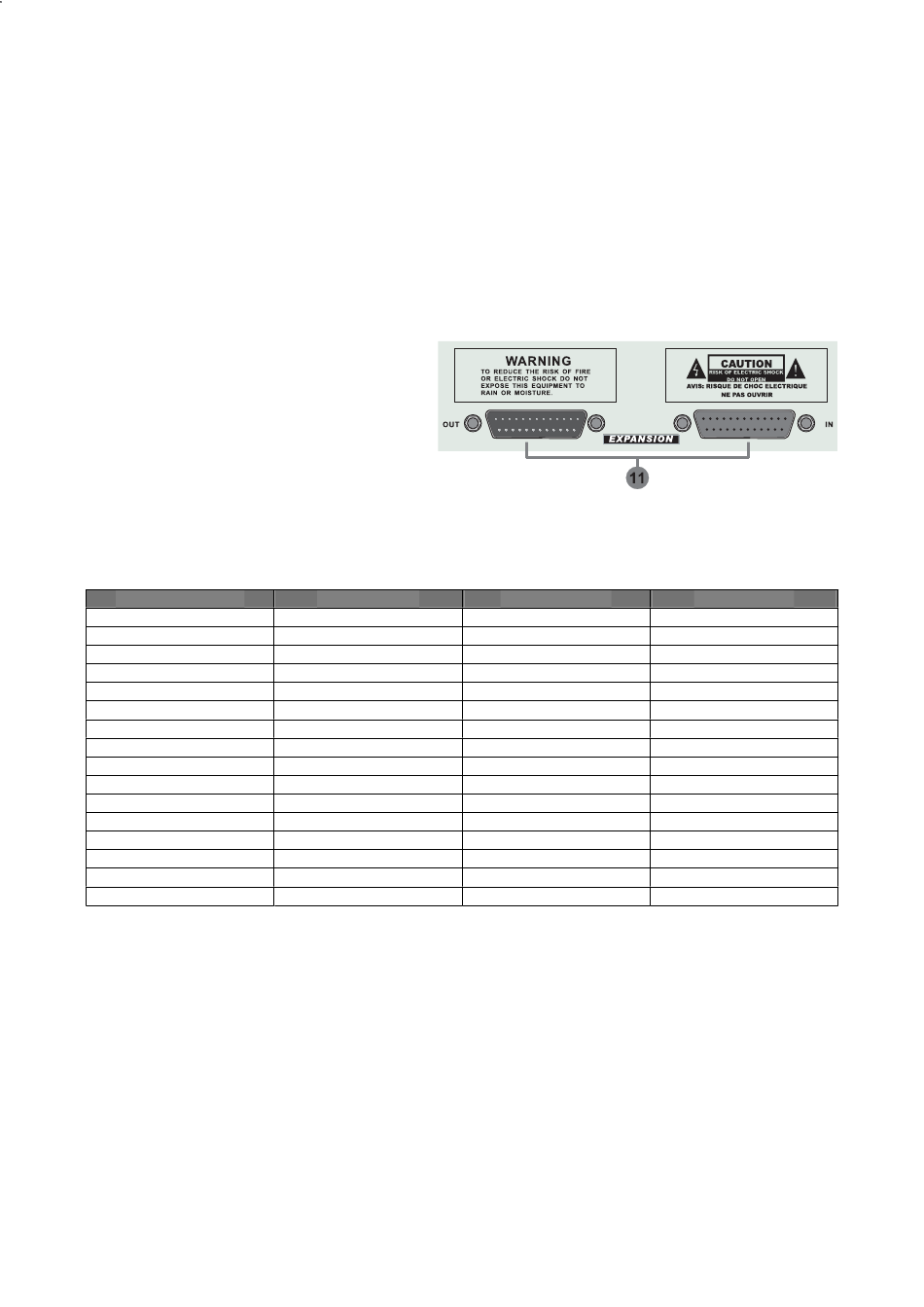

Diese 25-polige D-SUB Stecker dienen zur
Verbindung von zwei oder mehreren MR7X, falls
die Anzahl der Kanäle aus einem Pult nicht
ausreicht. Stellen Sie eine Verbindung her von
Mixer 1 EXPANSION OUT zu Mixer 2
EXPANSION IN. Mixer 1 ist der sog. „Slave",
Mixer 2 ist der „Master". Falls Sie noch mehr
Mixer miteinander kombinieren wollen,
verbinden Sie Mixer 2 EXPANSION OUT mit Mixer 3 EXPANSION IN (usw.).
Der letzte Mixer in der Kette, der den Ausgang des vorherigen Mixers erhält, kontrolliert die Aux Sends,
Gruppen- und Masterausgänge aller vorgeschalteten Mischer.
Die nachfolgende Tabelle gibt Ausschluss über die PIN-Belegung der Ein- und Ausgänge.
EXPANSION OUT
AUX SEND 1
AUX SEND 2
AUX SEND 3
AUX SEND 4
AUX SEND 5
AUX SEND 6
AUX SEND 7
AUX SEND 8
GROUP 1
GROUP 2
GROUP 3
GROUP 4
MAIN L
MAIN R
MONO / SUBWOOFER
GND
PHONIC CORPORATION Bedienungsanleitung MR7x
PIN MUMMER
16
4
17
5
18
6
19
7
8
21
9
22
24
25
23
MONO / SUBWOOFER
1.2.3.4.19
11
EXPANSION IN
AUX SEND 1
AUX SEND 2
AUX SEND 3
AUX SEND 4
AUX SEND 5
AUX SEND 6
AUX SEND 7
AUX SEND 8
GROUP 1
GROUP 2
GROUP 3
GROUP 4
MAIN L
MAIN R
GND
PIN NUMMER
16
4
17
5
18
6
19
7
8
21
9
22
24
25
23
1.11.12.13.20
