Einbauen eines drehbaren Anschlusses des Typs B
Die Bauteilbezeichnungen sind Abbildung 31 zu entnehmen.
Schneiden oder bohren Sie ein zentrales Loch mit einem Durchmesser von ungefähr
•
80 mm in den Mischerdeckel.
Verwenden Sie die Montageplatte als Schablone, um die vier Bohrungen für die
•
Montagebolzen anzuzeichnen und zu bohren (Abbildung 34).
Mischerdeckel
80 mm Ø

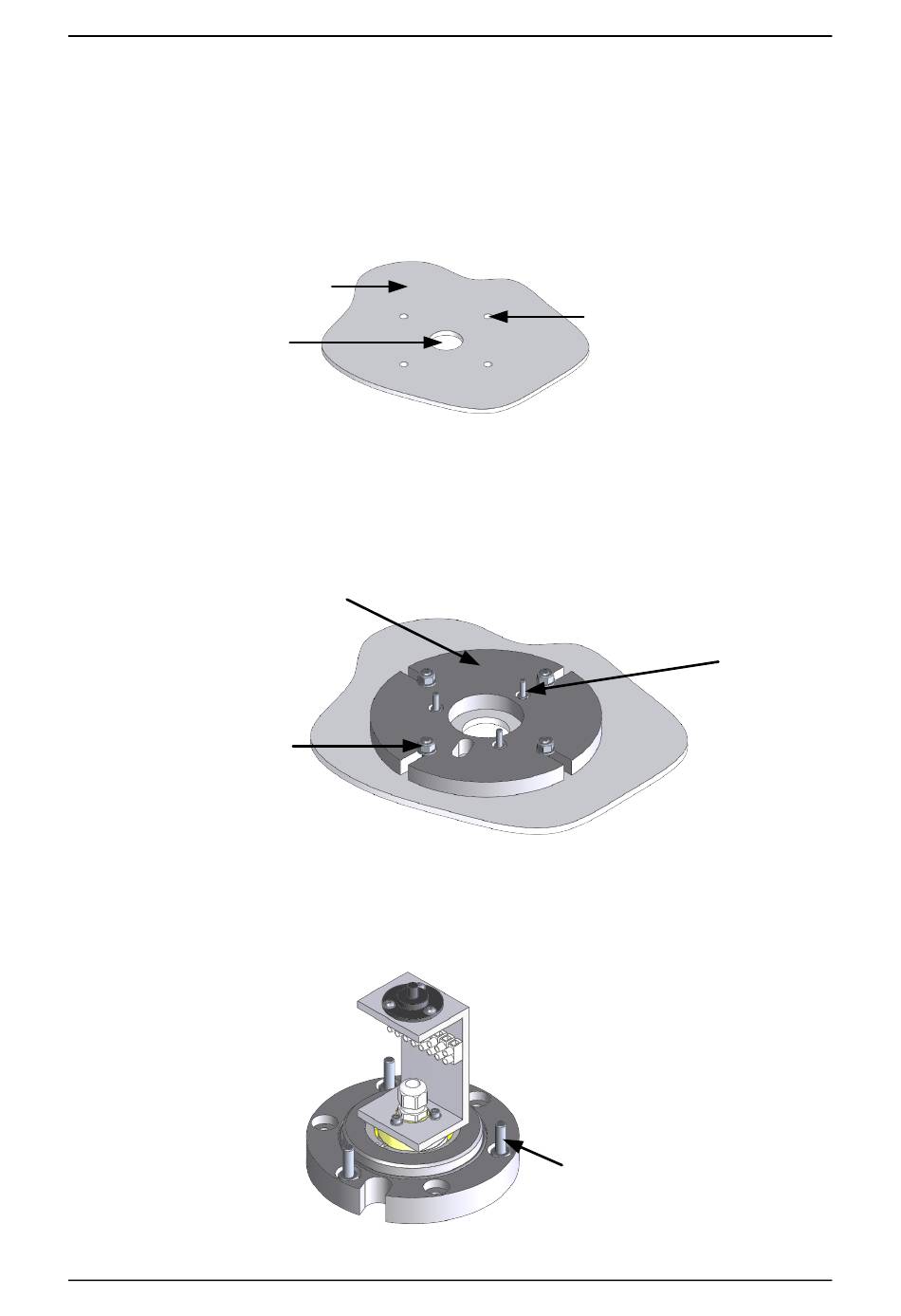

Abbildung 34: Für den drehbaren Anschluss vorbereiteter Mischerdeckel
Befestigen Sie die Montageplatte mit den Montagebolzen am Mischerdeckel.
•
Achten Sie darauf, die drei unverlierbaren Schrauben zu verwenden und die
fixierenden Muttern festzuziehen (Abbildung 35).
4 x Montage-
muttern
Abbildung 35: Am Mischer befestigte Montageplatte (unverlierbare Schrauben eingebaut)
Stellen Sie sicher, dass die drei unverlierbaren Lagergehäuseschrauben eingebaut
•
und die Muttern festgezogen sind, um sie in Position zu halten (Abbildung 36).
Abbildung 36: Lagergehäuse mit montierten unverlierbaren Schrauben
